GENERAL: THE 24VDC ADAPTATONE SIGNAL ACTUATOR (WITH RELAY) ALLOWS THE ADAPTATONE CENTRAL TONE GENERATOR AND SPEAKER/AMPLIFIESS TO BE USED WITH AN EXISTING MUSIC OR PACING SYSTEM. A DRY RELAY CONTACT ("C-TYPE") IS PROVIDED TO ALLOW EITHER ALDIO FROM THE CENTRAL TONE CERERATOR OR FROM THE MUSIC/PAGING SYSTEM TO BE ROUTED TO THE ADAPTATONE SPEAKER/AMPFLIERS.

OPERATION: DURING ACTUATION OF ANY OF THE FOUR MANUAL SWITCHES OR CLOSURE OF ANY OF THE FOUR REMOTE INPUTS, THE RELAY WILL ENERGIZE ALLOWING THE MUSIC/PAGE AUDIO TO BE REMOVED FROM THE SPEAKER/AMPLIFIER INPUT AND REPLACED BY THE CENTRAL TONE GENERATOR AUDIO.

2 ECN0078-143 REVISED JAR 4-25-84 1114

PER ECN 0078-104

CHKD.

(1)

7.22

14

com

REM. INPUT 4

+ 24 AC/DC

13

S-540 RAL TONE

CENTRAL

24 V AC OR DC

SPKR/AMPL.

WALL MOUNTING

ΞØ

CAT 5532

GENERATOR

99

00000 0-0-0

OAC

COMMON

三の 80

APPROX. 7 VRMS

N TONE 1 TONE

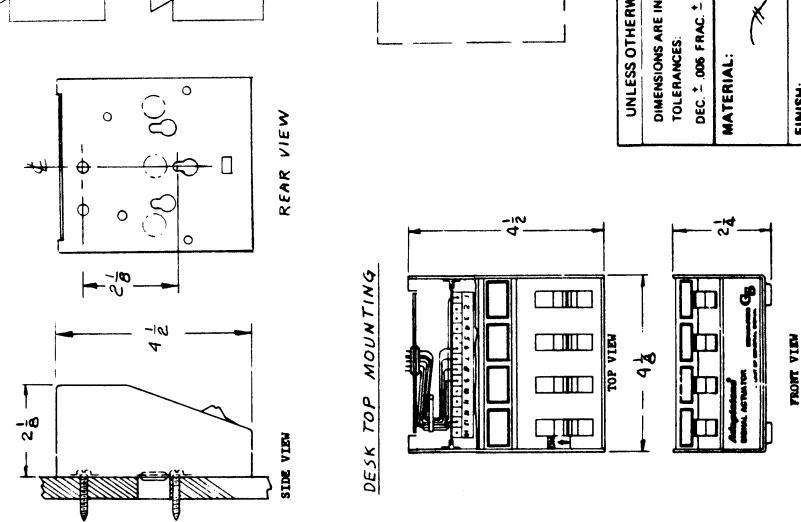

INSTALLATION: A. DESK TOP MOUNTING;

  • TO DISENGAGE COVER FROM BASE
  • LIFT OFF THE FOUR RED SWITCH CAPS.
  • REMOVE THE TWO SCREWS AT REAR OF UNIT AND DISASSEMBLE COVER BY LIFTING AND SLIDING TOWARD REAR THEN PORWARD. TO PROVIDE ACCESS HOLE FOR EXTERNAL WIRING
  • E. PUSH (TAP) OUT THE 1/2" DIAMETER KNOCKOUT IN REAR FLANCE OF BASE. D. INSERT NEOPREME GROWET (FURITSHED) INTO HOLE. PROVIDED KNOW-MARRING/NOM-STAIRTING BASE SUPPORT A STRIP OF FOUR ADHESIVE BACKED "BUMPONS" (FEET) ARE FURNISHED
  • IN BAG ASSEMBLY
  • PEEL ONE AT A TIME FROM THE STRIP BACKING AND APPLY TO BOTTOM SURFACE OF BASE AT EACH CORNER.
    • WIRING (BY CUSTOMER)
  • FEED EXTERNAL WIRES, ENTERING UNIT, THROUGH HOLE IN GROMMET AT REAR FLANGE OF BASE AND HOOK UP TO ASSOCIATED TERMINALS ON TERMINAL BLOCK.
  • SECURE WIRES TO BASE WITH CABLE TIE, SCREW, LOCKWASHER & NUT (FURNISHED)

REINSTALL COVER <u>.</u> Ġ

  • SLIDE RECTANGULAR HOLE IN LOWER FRONT FLANCE OF COVER OVER FRONT TAB ON INSIDE OF BASE. REAR OF COVER WILL SLIP OVER REAR FLANCE OF BASE. SLIDE COVER FORWARD AND SECURE WITH THE TWO SCREWS PREVIOUSLY REMOVED. REINSTALL RED SWITCH CAPS BY SIMPLY PUSHING ONTO THE SWITCH
    • TO DESIGNATE SWITCHES ACTUATORS ġ
  • . .
  • A SHEET OF SELF-STICK BLANK LABELS IS FURNISHED. PRINT DESIRED NOMENCLATURE ON LABEL, PEEL FROM BACKING AND APPLY TO WHITE RECTANGULAR AREA PROVIDED ON FRONT OF UNIT ABOVE EACH SWITCH.

PANEL OR WALL MOUNTING:

æ

  • TO DISENGAGE COVER FROM BASE
  • SEE PARAGRAPH A-1 ABOVE O PROVIDE ACCESS HOLE POR EXTERNAL WIRING PUSH (TAAP) OUT THE 1/2" DIAMETER KNOCKOUT (ONE OF THREE)
    • IN BOTTOM SURFACE OF BASE, INSERT NEOPRENE GROMET (FURNISHED) INTO HOLE, MOUNT UNIT ON FANEL OR WALL 2
  • HOLD BASE OF UNIT IN DESIRED POSITION ON THE MOUNTING SURFACE AND MARK THE CENTERS OF TWO MOUNTING HOLES AND THE WIRE ACCESS
  • DRILL TWO 9/64 DIANGTER HOLES TO RECEIVE THE MOUNTING SCREWS AND ONE 3/4 DIANGTER HOLE FOR WIRE ENTRY. SECURE UNIT BASE TO SURPACE WITH TWO #8 MOUNTING SCREWS
  • TERMINAL BLOCK.
    • SEE PARAGRAPH A-5 ABOVE REINSTALL COVER ဥ
  • DESIGNATE SWITCHES SEE PARAGRAPH A-6 ABOVE 2 ٠.
  • WIRING (BY CUSTOMER) FURNISHED
  • FEED EXTERNAL WIRES, ENTERING UNIT, THROUGH HOLE IN GROMMET AT BOTTOM OF BASE AND HOOK UP TO ASSOCIATED TERMINALS ON

REMOTE CONTACT

(TYPICAL)

SUPPLIED BY OTHERS)

BOHM

07 ī

MUSIC

PAGE

IS WATT AMPLIFIER

FOR TONE !
