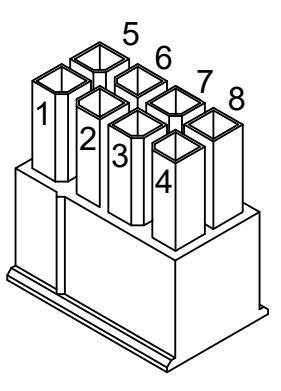

View PDFABH EZ CONNECT WIRE COLOR & POSITION STANDARD FOR MOLEX®MICRO-FIT 3.0 CONNECTOR FOR ALLEGION*
(TERMINAL INSERTION END SHOWN)
- 1: RED
- 2: BLACK
- 3: BLUE
- 4: YELLOW
- 5: GREEN
- 6: GRAY
- 7: VIOLET
- 8: WHITE
| 1: | ORAI | NGE |
|---|
- 2: BROWN
- 3: PINK
- 4: TAN
ABH CAN MATCH ANY MANUFACTURERS WIRE COLOR POSITION, IF NEEDED
AVAILABLE ON
- STAINLESS STEEL CONTINUOUS HINGE
- ALUMINUM CONTINUOUS HINGES
- POWER TRANSFER UNITS
- PIVOTS
- MORTISE LOCK BODIES
4-PIN HOUSING WIRE POSITION
CONNECTORS COMPATIBLE WITH STANDARD CONNECTORS ON ALLEGION* HARDWARE
* BRAND NAMES ARE TRADEMARKS OR REGISTERED TRADEMARKS OF THEIR RESPECTIVE COMPANIES
PT1000EZ WIRE COLOR-ALLEGION-01.DWG
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
EZ CONNECT WIRE COLOR & POSITION STANDARD FOR MOLEX® CONNECTOR
PAGE 1 OF 1 REVISED 03-15-22
