ETW with Reverse Safety Stud – 114mm – Template T-554M-Rev08
Open the original PDF document
View PDF

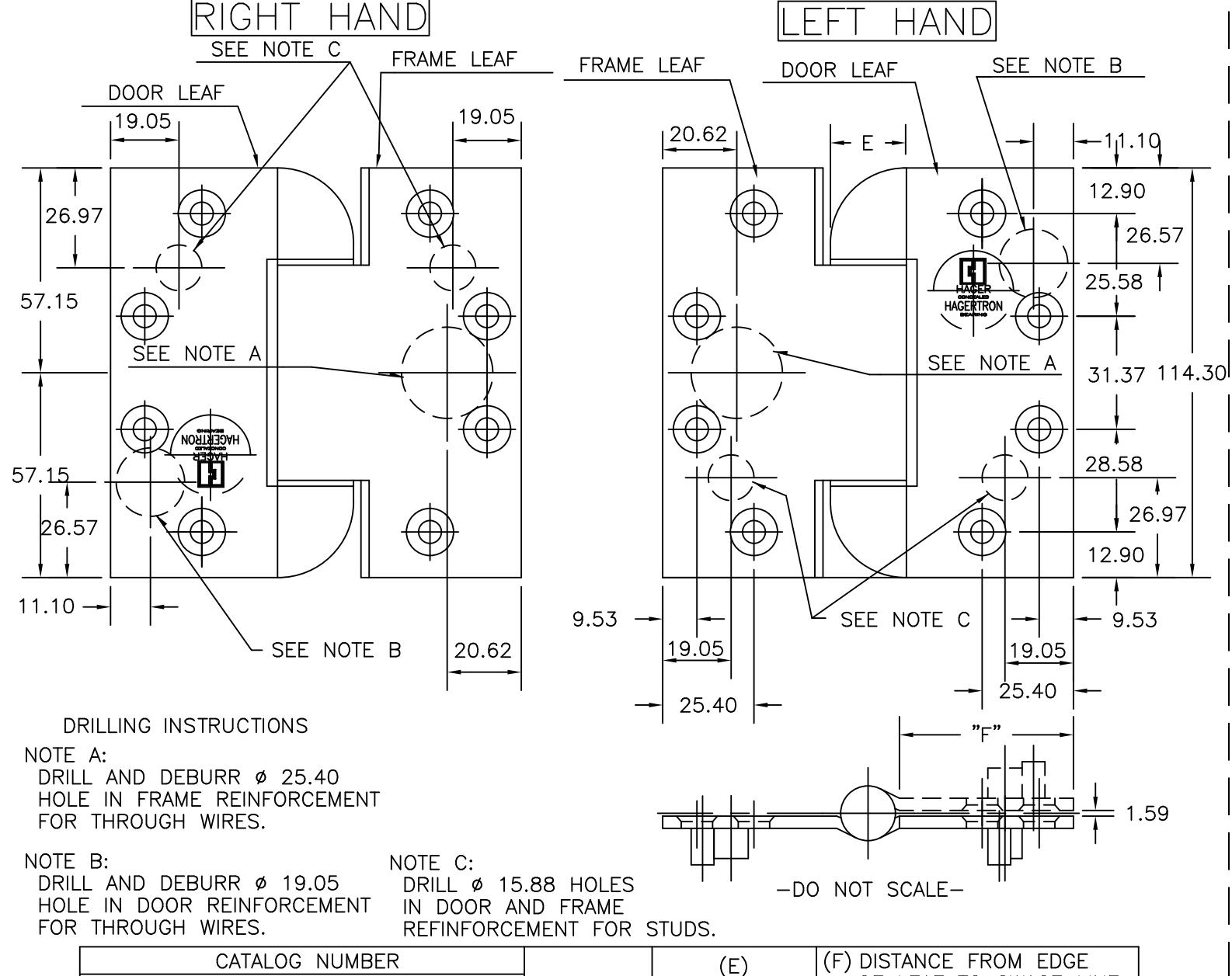

SPECIAL HEAVY WEIGHT FULL MORTISE REVERSE SAFETY STUD TEMPLATE HINGES ELECTRIC THROUGH WIRE TYPE ETW SIZES: 114.30 x 114.30
Template No. T554
| No. | REVISION | BY | DATE |
| 3 | ECO CT08039 | DW | 11.10.08 |
| 4 | ADDED LH | SLJ | 05.28.09 |
| 5 | MIR ELEC COS | SLJ | 07.26.10 |
| 6 | CT12001 | DW | 08.13.12 |
| 7 | CT12001 | SJ | 08.14.12 |
| 8 | DELETED 750/850 | SJ | 04.22.13 |
| CATALOG NUMBER | (E) | (F) DISTANCE FROM EDGE | |
|---|---|---|---|
| STAINLESS STEEL HINGES |
METAL
GAUGE |
KNUCKLE
DIAMETER |
OF LEAF TO SWAGE LINE
114.30 x 114.30 |
| HB953RSS-ETW | 4.75 | 22.23 | 46.04 |
ALL DIMENSIONS ARE IN INCHES.
Machine Screw Size- 1/4-20 x 1/2" F.H.
NOTE: This hinge is intended to be used in the center position.
Hospital type template hinges conform to the above screw size and location. They are designated by "HT" to catalog number.
Hager template hinges are made in size and with screw holes located to conform to ANSI-A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
