View PDFTemplate No. T559

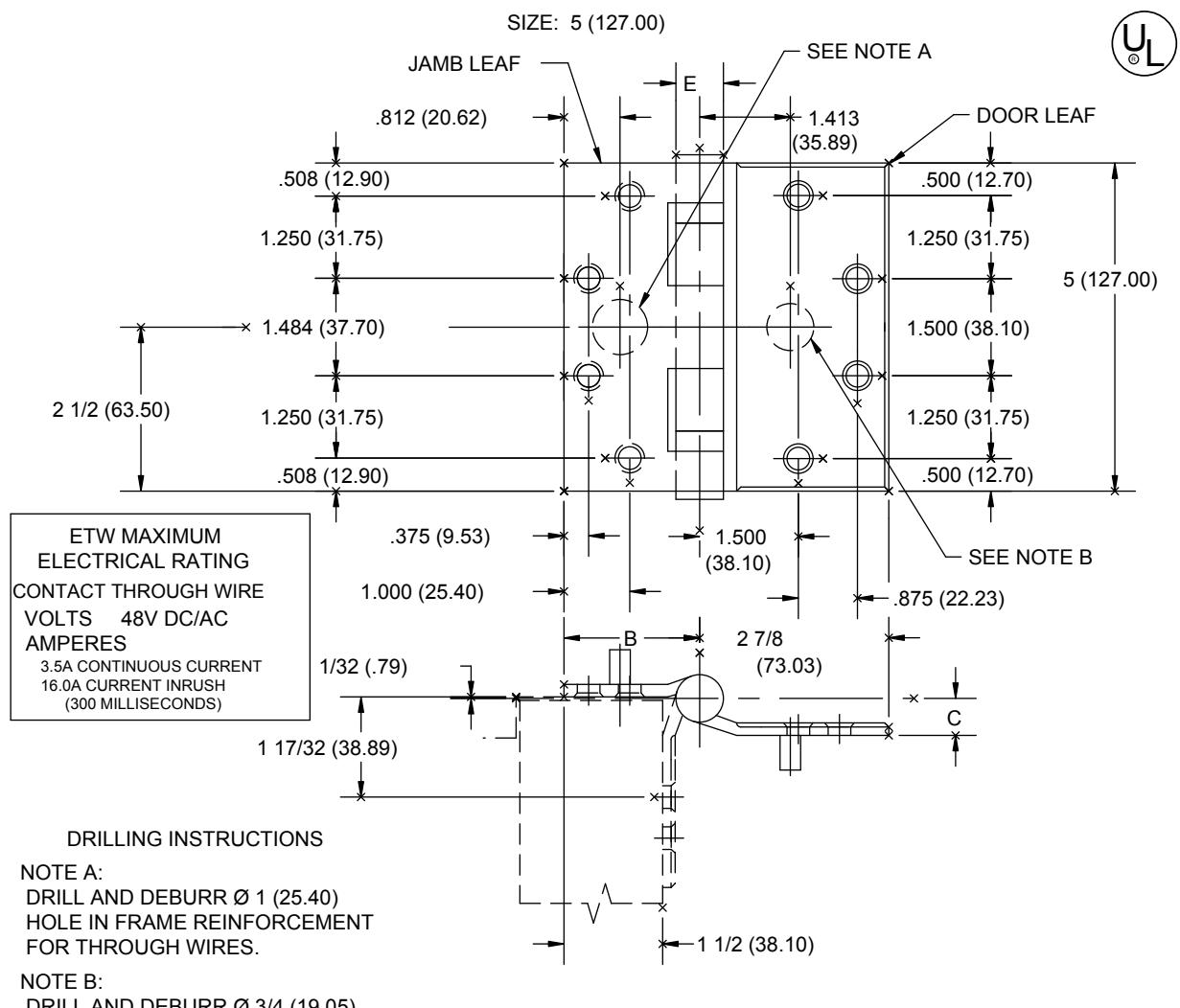

HALF SURFACE TEMPLATE HINGES ELECTRIC THROUGH WIRE TYPE ETW
Template No. T559
Orig. 9/8/99 RAM
DRILL AND DEBURR Ø 3/4 (19.05) HOLE IN DOOR FACE FOR THROUGH WIRES.
-DO NOT SCALE-
| CATALOG NUMBER | |||||
|---|---|---|---|---|---|
| NON- | (B) | (C) | (E) | ||
| STEEL | FERROUS | METAL | JAMB LEAF | DOOR LEAF | KNUCKLE |
| HINGES | HINGES | GAUGE | WIDTH | OFFSET | DIAMETER |
| BB1163-ETW | BB2113-ETW | .190 (4.83) | 2 1/16 (52.39) | 9/16 (14.29) | 47/64 (18.65) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size: Door Leaf- 1/4-20 x 2" O.H. WITH GROMMET NUTS Jamb Leaf- 12-24 x 1/2" F.H.
NOTE: This hinge is intended to be used in the center position.
Hospital type template hinges comform to the above screw size and location. They are designated by "HT" to catalog number.
Hager template hinges are made in gauge and with screw holes located to conform to ANSI-A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES
139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
