View PDFT632

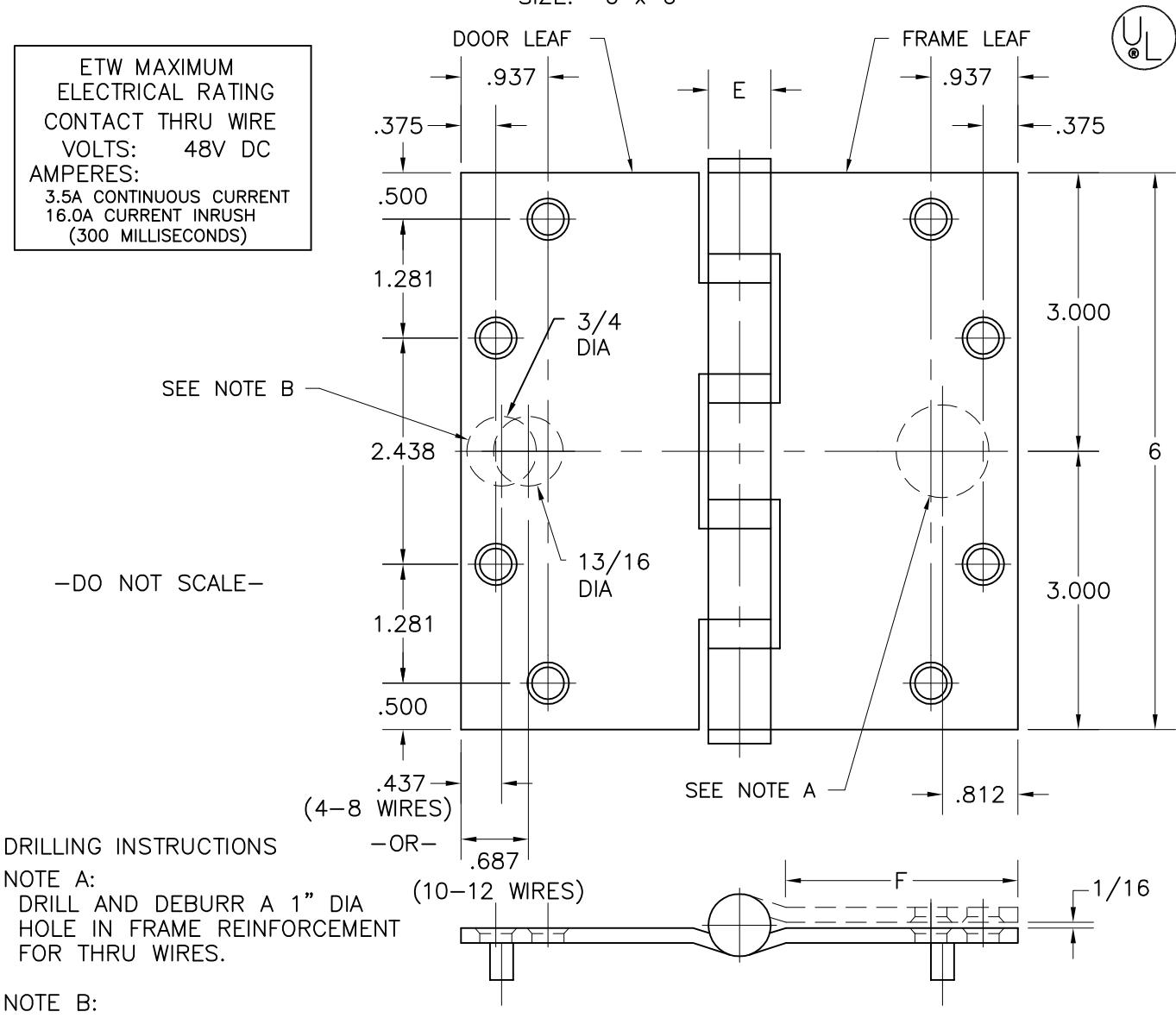

FULL MORTISE TEMPLATE HINGE ELECTRIC THRU WIRE TYPE ETW
Template No. T632 REVISION 10-11-06 ECO CT06007 RAM ECO CT07016 DW 4.12.07
SIZE:
DRILL AND DEBURR A 3/4" DIA HOLE FOR 4-8 THRU WIRES -OR-A 13/16" DIA HOLE FOR 10-12 THRU WIRES IN DOOR REINFORCEMENT.
| CATALOG | NUMBER | (E) | (F) DISTANCE FROM EDGE OF LEAF TO SWAGE LINE | |
|---|---|---|---|---|
| STEEL | NON-FERROUS | METAL | KNŮĆKLE | 6 x 6 |
| HINGES | HINGES | GAUGE | DIAMETER | |
| BB1168-ETW | BB1199-ETW | .203 | 3/4 | 2 35/64 |
ALL DIMENSIONS ARE IN INCHES.
Machine Screw Size- 1/4-20 x 1/2" F.H. Wood Screw Size- No. 14 x 1 1/2" F.H.
NOTE: This hinge is intended to be used in the center position.
Hospital type and round corner template hinges conform to the above screw size and location. They are designated by "HT" and "RC" to catalog number.
Hager template hinges are made in size, gauge and with screw holes located to conform to ANSI-A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
