ETW Template for 5 Knuckle Hinges, 4in x 3-1-2in t636_template
Open the original PDF document

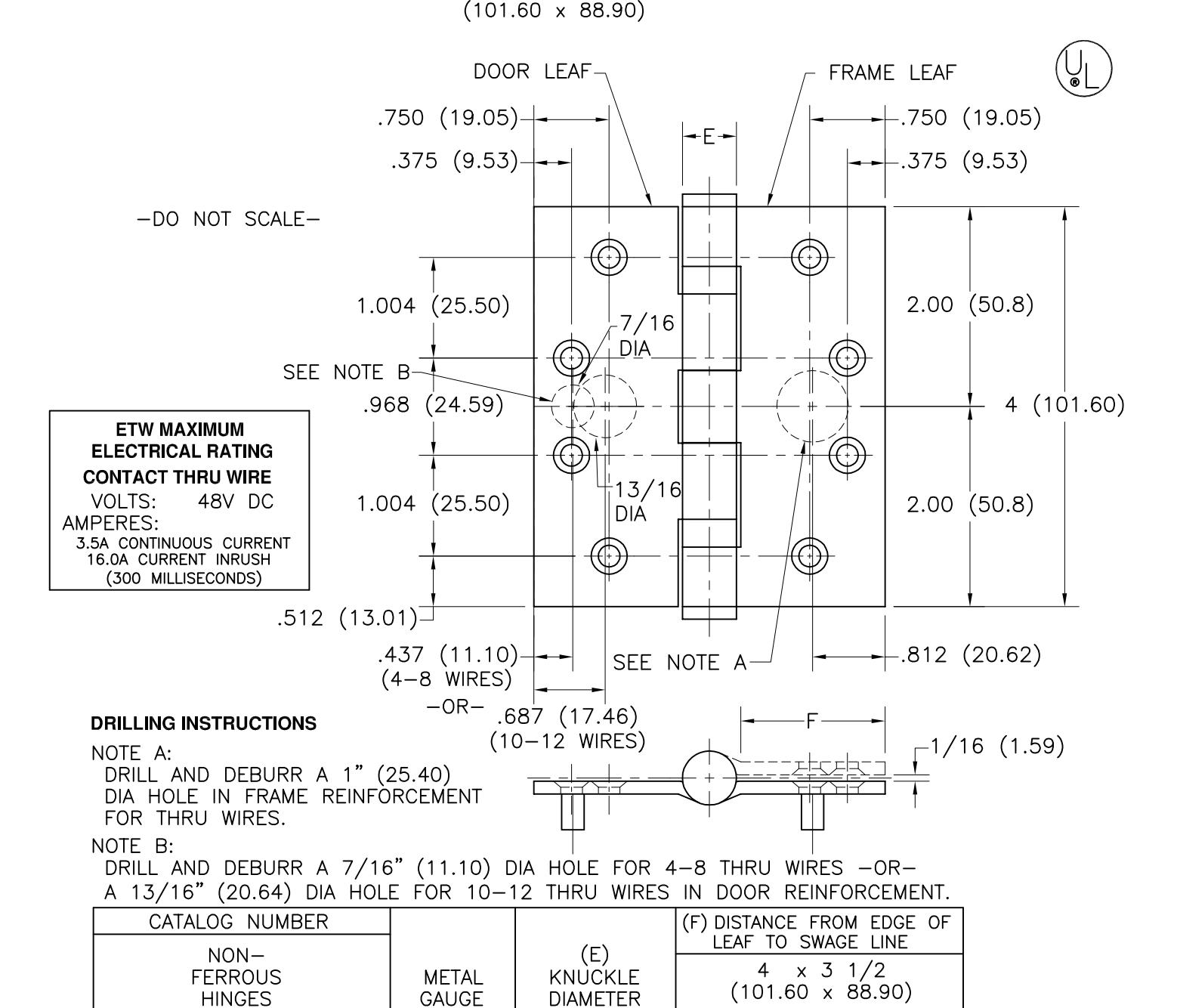

View PDFFULL MORTISE TEMPLATE HINGES ELECTRIC THRU WIRE TYPE ETW SIZE: 4 x 3 1/2
Template No. T636
| No. | REVISION | BY | DATE |
|---|---|---|---|
| 1 | ECO CT05035 | RAM | 8-16-05 |
| 2 | ECO CT07016 | DW | 4.12.07 |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
.119(3.02)
Machine Screw Size- " F.H. Wood Screw Size- No. 10 x 1 1/4" F.H.
BB6191-ETW
HAGER'
NOTE: This hinge is intended to be used in the center position.
17/32 (13.67)
Hospital type and round corner template hinges conform to the above screw size and location. They are designated by "HT" and "RC" to catalog number. Hager template hinges are made in size, gauge and with screw holes located to conform to ANSI—A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES
1 7/16 (36.53)
139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
