ETW – 114mm Template – T522M-Rev01
Open the original PDF document
View PDF
REVISION RY
Template No. T522M
THROUGH WIRE TYPE ETW SIZES:
ECO CT05035 RAM ,
ETW MAXIMUM ELECTRICAL RATING CONTACT THROUGH WIRE 48V DC VOLTS AMPERES 3.5A CONTINUOUS CURRENT 16.0A CURRENT INRUSH (300 MILLISECONDS)

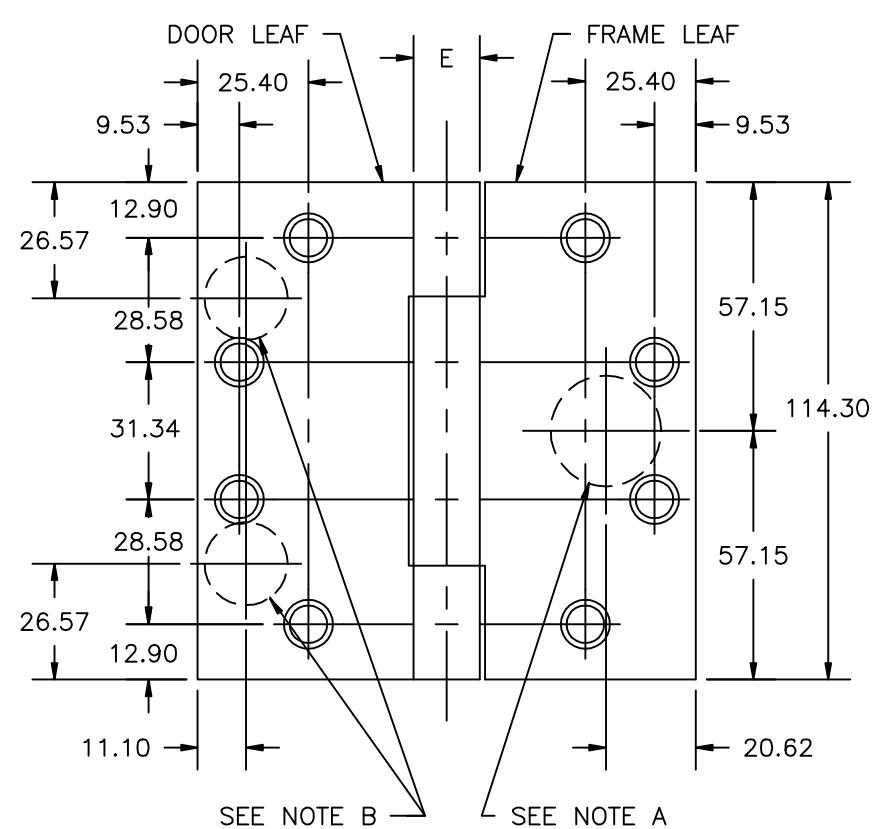

DRILLING INSTRUCTIONS
DRILL AND DEBURR Ø 25.40 mm HOLE IN FRAME REINFORCEMENT FOR THROUGH WIRES.
NOTE B:
- 1. NON-HANDED INSTALLATION-DRILL AND DEBURR TWO (2) Ø 19.05 mm HOLES IN DOOR REINFORCEMENT PLATE FOR THROUGH WIRES.
- 2. RIGHT HAND INSTALLATION-DRILL AND DEBURR Ø 19.05 mm HOLE FOR THROUGH WIRES IN DOOR REINFORCEMENT PLATE ON BOTTOM LEFT.
- 3. LEFT HAND INSTALLATION-DRILL AND DEBURR Ø 19.05 mm HOLE FOR THROUGH WIRES IN DOOR REINFORCEMENT PLATE ON UPPER RIGHT.
-DO NOT SCALE-

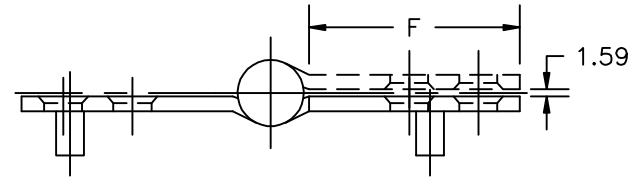

| CATALOG NUMBER | EDGE OF LEAF TO | ||||
|---|---|---|---|---|---|
| STEEL |
NON-
FERROUS |
METAL |
(E)
KNUCKLE |
SWAGE LINE | 11170 11170 |
| HINGES | HINGES | GAUGE | DIAMETER | 114.30 x 101.60 | 114.30 x 114.30 |
| AB700-ETW | AB800-ETW | 3.40 | 15.48 | 41.28 | 47.63 |
| AB750-ETW | AB850-ETW | 4.57 | 17.86 | 39.69 | 46.04 |
ALL DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- 12-24 x 1/2" F.H. Wood Screw Size- No. 12 x 1 1/4" F.H.
NOTE: This hinge is intended to be used in the center position.
Hospital type and round corner template hinges conform to the above screw size and location. They are designated by "HT" and "RC" to catalog number.
Hager template hinges are made in size, gauge and with screw holes located to conform to ANSI-A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
