EPlex 2000 Drilling Template Yale 7160 (DT-513066 Rev-3)
Open the original PDF document
View PDF
|
HOLE
ID |
DIM
INCH/(mm) |
↓
INCH/(mm) |
COMMENTS |
| А |
Ø5/16
(7,95) |
√3/4
(19.05) |
SEE NOTE #4 |
| В |
Ø1/2
(12,7) |
* | - |
| С |
Ø I
(25,4) |
* | SEE NOTE #2 |
| D |
Ø3/4
(19.05) |
* | SEE NOTE #6 |

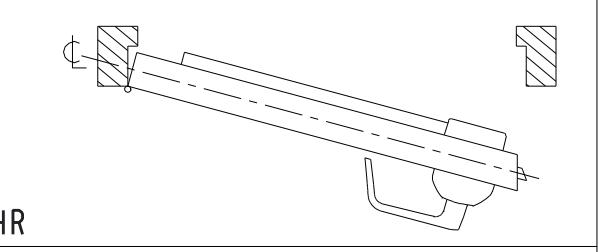

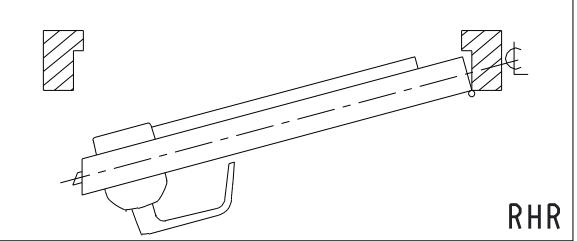

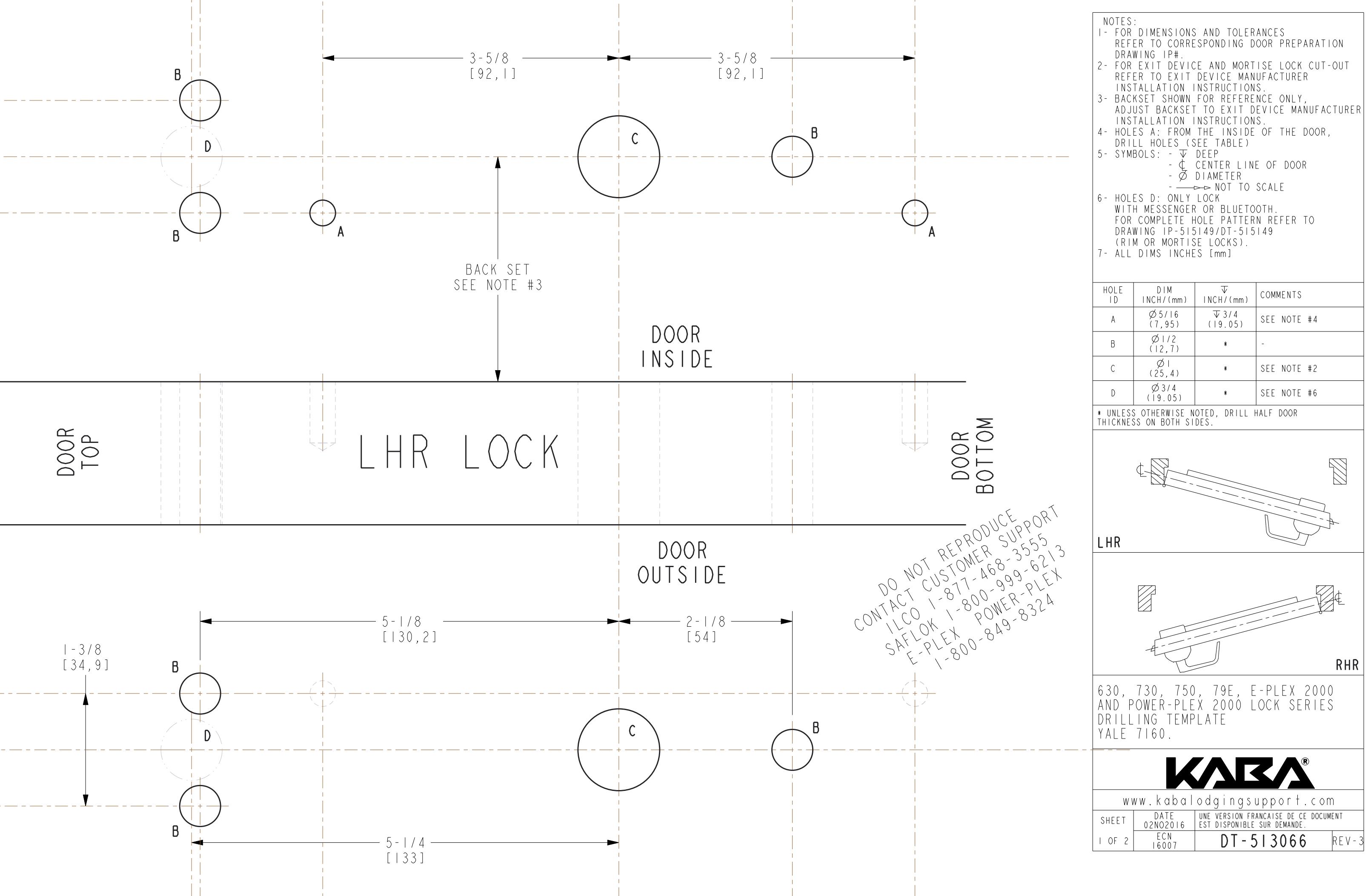

630, 730, 750, 79E, E-PLEX 2000 AND POWER-PLEX 2000 LOCK SERIES DRILLING TEMPLATE YALE 7160.
www.kabalodgingsupport.com
| SHEET |
DATE
02NO2016 |
UNE VERSION FRANCAISE DE CE DOCU
EST DISPONIBLE SUR DEMANDE. |
IMENT |
|---|---|---|---|
| I OF 2 |
ECN
16007 |
DT-513066 | REV- |
- NOTES: I- FOR DIMENSIONS AND TOLERANCES REFER TO CORRESPONDING DOOR PREPARATION
- REFER TO CORRESPONDING DOOR PREPARATION DRAWING IP#. 2- FOR EXIT DEVICE AND MORTISE LOCK CUT-OUT REFER TO EXIT DEVICE MANUFACTURER INSTALLATION INSTRUCTIONS. 3- BACKSET SHOWN FOR REFERENCE ONLY, ADJUST BACKSET TO EXIT DEVICE MANUFACTURER INSTALLATION INSTRUCTIONS. 4- HOLES A: FROM THE INSIDE OF THE DOOR, DRILL HOLES (SEE TABLE) 5- SYMBOLS: ▼ DEEP -
-
- --------------------------------------
- 7 ALL DIMS INCHES [mm]
|
HOLE
ID |
DIM
INCH/(mm) |
↓
INCH/(mm) |
COMMENTS |
|---|---|---|---|
| А |
Ø 5/16
(7,95) |
√3/4
(19.05) |
SEE NOTE #4 |
| В |
Ø1/2
(12,7) |
* | - |
| С |
Ø I
(25,4) |
* | SEE NOTE #2 |
| D |
Ø3/4
(19.05) |
* | SEE NOTE #6 |
* UNLESS OTHERWISE NOTED, DRILL HALF DOOR THICKNESS ON BOTH SIDES.

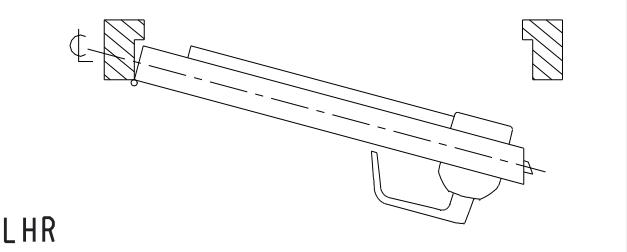

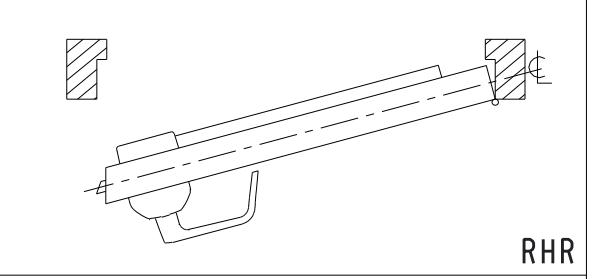

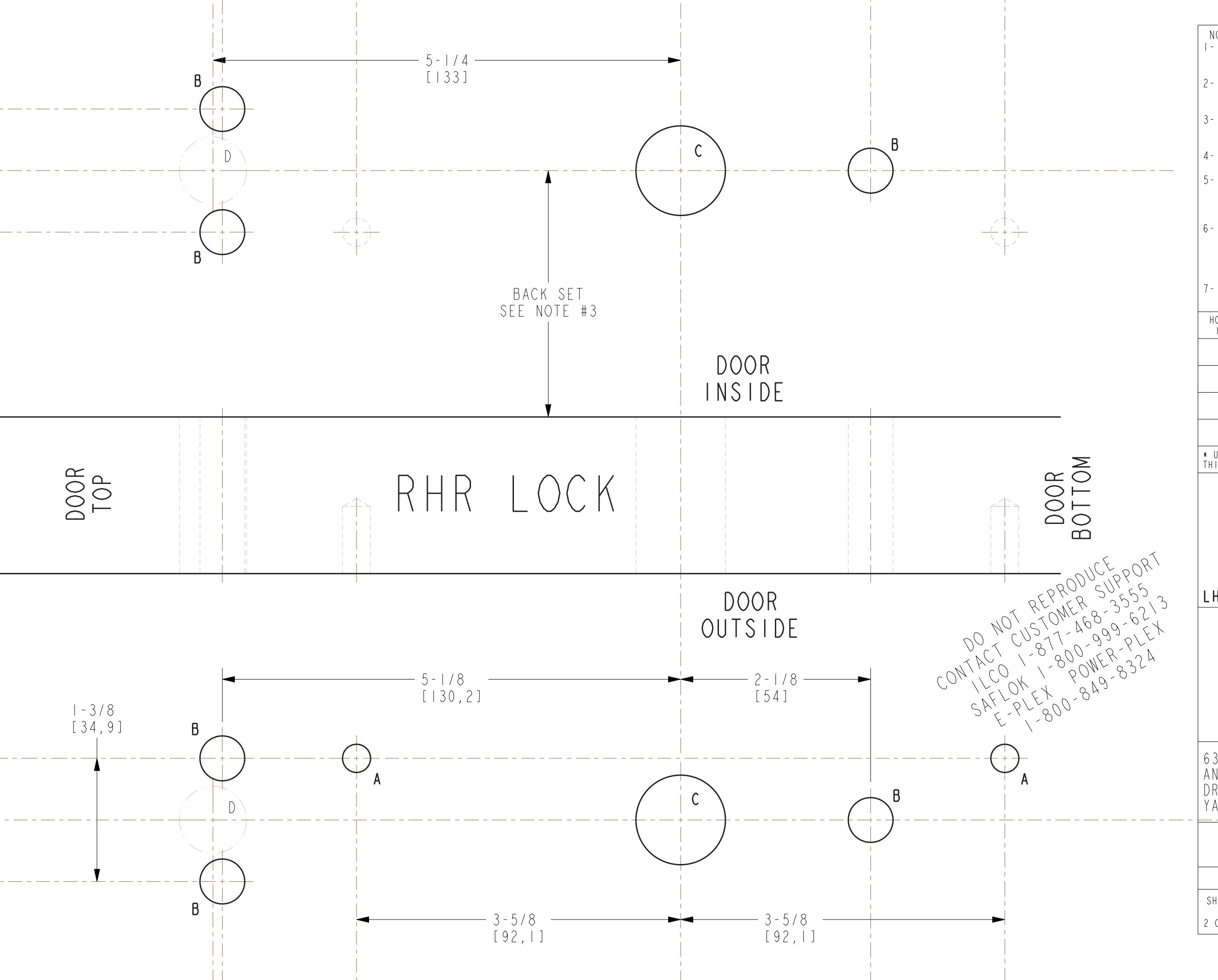

630, 730, 750, 79E, E-PLEX 2000 AND POWER-PLEX 2000 LOCK SERIES DRILLING TEMPLATE YALE 7160.
www.kabalodgingsupport.com ET DATE O2NO2016 UNE VERSION FRANCAISE DE CE DOCUMENT EST DISPONIBLE SUR DEMANDE.
DT-513066 REV-3 2 OF 2
