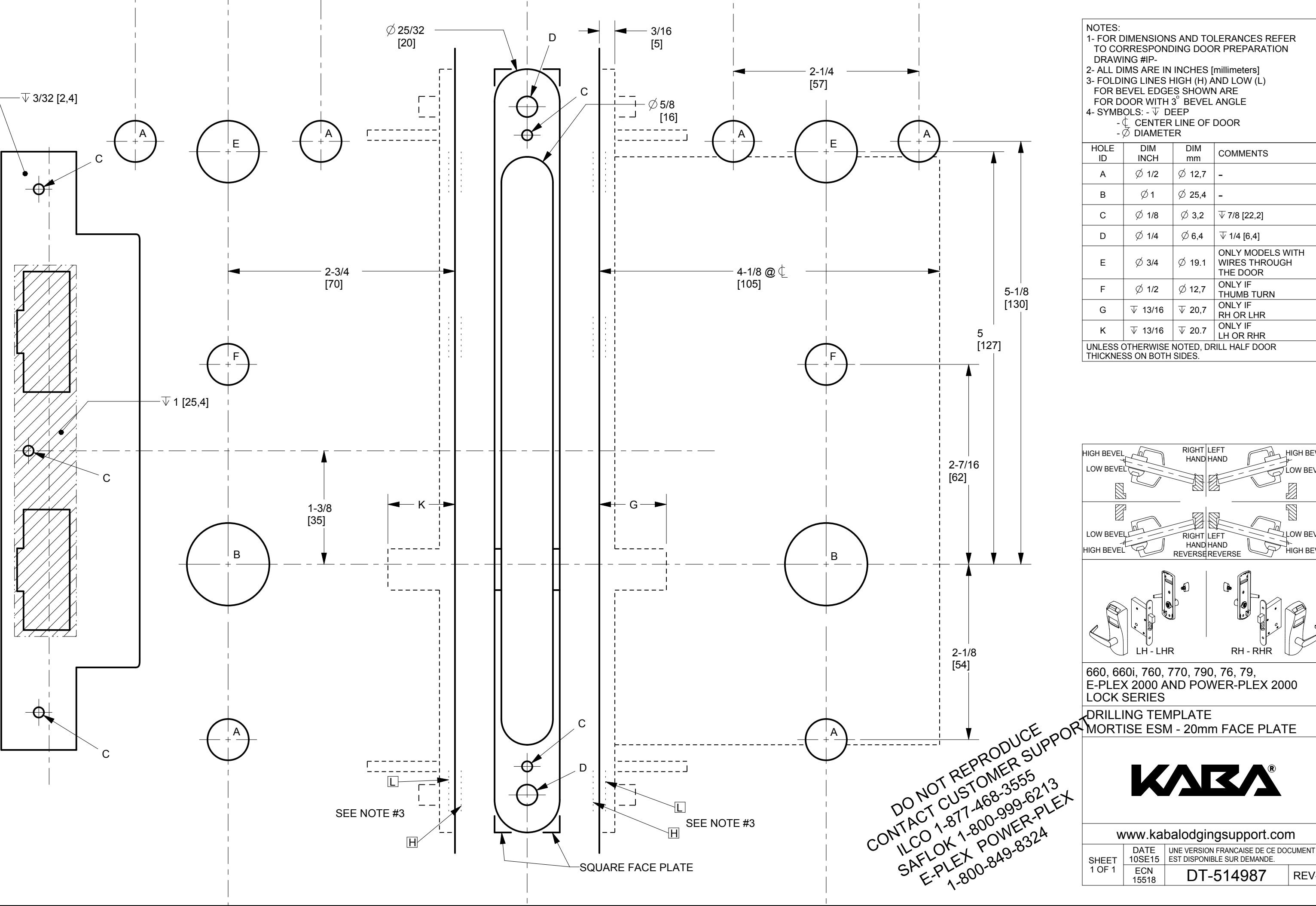

EPlex 2000 Drilling Template Mortise Esm 20mm Faceplate (DT-514987 Rev-1)
Open the original PDF document
View PDF
- 1- FOR DIMENSIONS AND TOLERANCES REFER TO CORRESPONDING DOOR PREPARATION
-
TO CORRESPONDING DOOR PREPARAT DRAWING #IP2- ALL DIMS ARE IN INCHES [millimeters]
3- FOLDING LINES HIGH (H) AND LOW (L) FOR BEVEL EDGES SHOWN ARE FOR DOOR WITH 3° BEVEL ANGLE
4- SYMBOLS: ▼ DEEP
-
|
HOLE
ID |
DIM
INCH |
DIM
mm |
COMMENTS | ||
|---|---|---|---|---|---|
| A | Ø 1/2 | Ø 12,7 | - | ||
| В | Ø1 | Ø 25,4 | - | ||
| С | Ø 1/8 | Ø 3,2 | ▼ 7/8 [22,2] | ||
| D | Ø 1/4 | Ø 6,4 | ▼ 1/4 [6,4] | ||
| E | Ø 3/4 | Ø 19.1 |
ONLY MODELS WITH
WIRES THROUGH THE DOOR |
||
| F | Ø 1/2 | Ø 12,7 |
ONLY IF
THUMB TURN |
||
| G | ▼ 13/16 | ▼ 20,7 |
ONLY IF
RH OR LHR |
||
| К | ▼ 13/16 | ▼ 20.7 |
ONLY IF
LH OR RHR |
||
| UNLESS OTHERWISE NOTED, DRILL HALF DOOR THICKNESS ON BOTH SIDES. | |||||
RIGHT LEFT HAND HAND LOW BEVELS HAND HAND REVERSEREVERSE IIGH BEVEL
|
SHEET
1 OF 1 |
DATE
10SE15 |
UNE VERSION FRANCAISE DE CE DOCUMENT EST DISPONIBLE SUR DEMANDE. | ||
| ECN | DT-514987 | RFV-1 | ||
