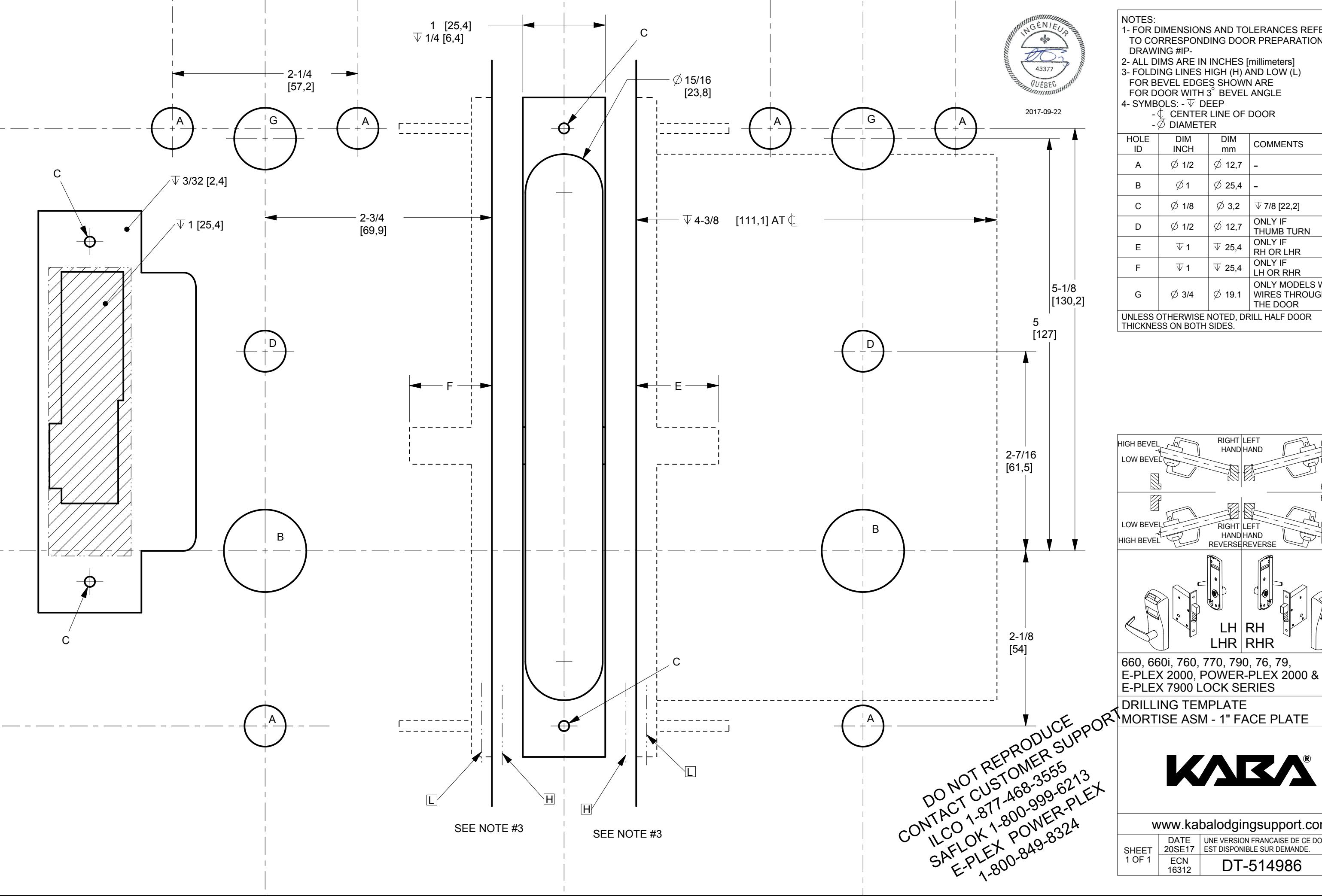

EPlex-2000-Drilling-Template-Mortise-Asm-1-faceplate (DT-514986 Rev2)
Open the original PDF document
View PDF
1- FOR DIMENSIONS AND TOLERANCES REFER TO CORRESPONDING DOOR PREPARATION
|
HOLE
ID |
DIM
INCH |
DIM
mm |
COMMENTS |
|---|---|---|---|
| Α | Ø 1/2 | Ø 12,7 | - |
| В | Ø1 | Ø 25,4 | - |
| С | Ø 1/8 | Ø 3,2 | ▼ 7/8 [22,2] |
| D | Ø 1/2 | Ø 12,7 |
ONLY IF
THUMB TURN |

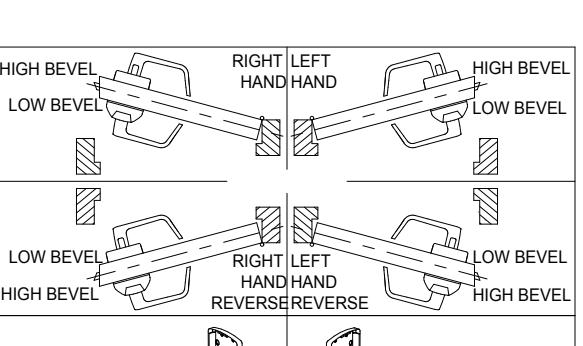

| E | 1 | ▼ 25,4 |
ONLY IF
RH OR LHR |
| F | 1 | ▼ 25,4 |
ONLY IF
LH OR RHR |
| G | Ø 3/4 | Ø 19.1 |
ONLY MODELS WITH
WIRES THROUGH THE DOOR |
| www.kabalodgingsupport.com |
|---|
| 1 OF 1 | ECN | DT_51/086 | REV-2 | |
|---|---|---|---|---|
| CHEET |
DATE
20SE17 |
UNE VERSION FRANCAISE DE CE DOCUMENT
EST DISPONIBLE SUR DEMANDE. |
||
