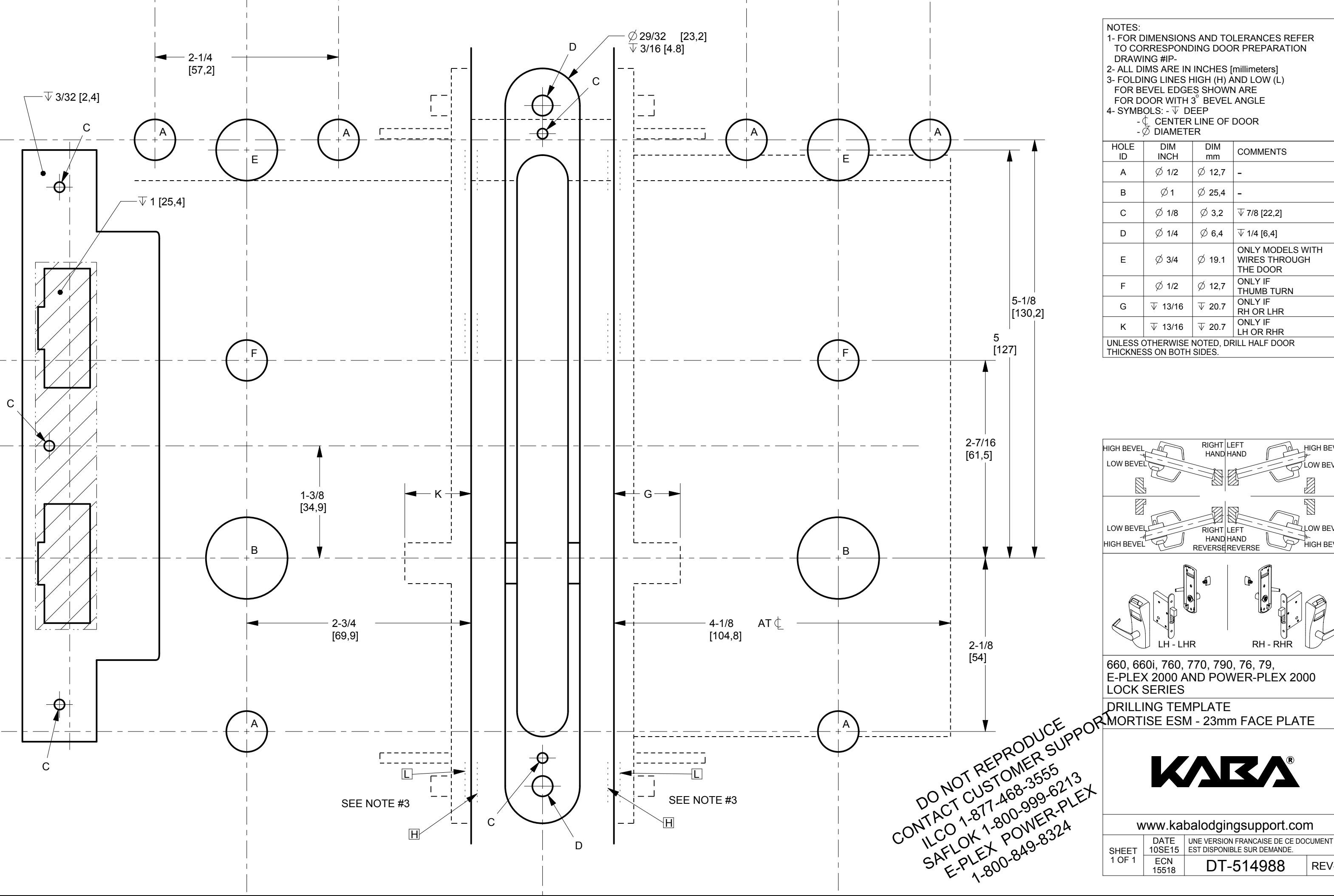

EPlex 2000 Drilling Template MORTISE ESM – 23mm FACE PLATE (DT-514988 Rev-1)
Open the original PDF document
View PDF
- 1- FOR DIMENSIONS AND TOLERANCES REFER TO CORRESPONDING DOOR PREPARATION
-
|
HOLE
ID |
DIM
INCH |
DIM
mm |
COMMENTS | |||
| Α | Ø 1/2 | Ø 12,7 | - | |||
| В | Ø1 | Ø 25,4 | - | |||
| С | Ø 1/8 | Ø 3,2 | ▼ 7/8 [22,2] | |||
| D | Ø 1/4 | Ø 6,4 | ▼ 1/4 [6,4] | |||
| E | Ø 3/4 | Ø 19.1 |
ONLY MODELS WITH
WIRES THROUGH THE DOOR |
|||
| F | Ø 1/2 | Ø 12,7 |
ONLY IF
THUMB TURN |
|||

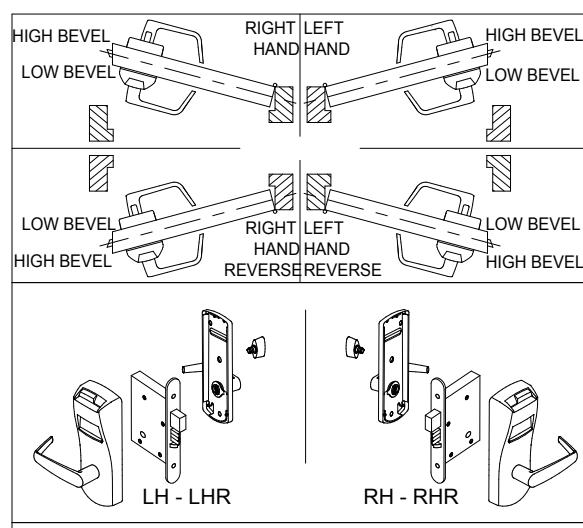

| G | ▼ 13/16 | ▼ 20.7 |
ONLY IF
RH OR LHR |
|||
| K | ▼ 13/16 | ▼ 20.7 |
ONLY IF
LH OR RHR |
|||
| UNLESS OTHERWISE NOTED, DRILL HALF DOOR | ||||||
| www.kabalodgingsupport.com |
|---|
|
SHEET
1 OF 1 |
DATE
10SE15 |
UNE VERSION FRANCAISE DE CE DOCUMENT
EST DISPONIBLE SUR DEMANDE. |
|||
|---|---|---|---|---|---|
|
ECN
15518 |
DT-514988 | REV-1 | |||
