EPlex 2000 Drilling Template Dorma 9300, F9300, 9400, F9400 (DT-513125 Rev4)
Open the original PDF document
View PDF
-
- 6- HOLES D: ONLY LOCK WITH MESSENGER OR BLUETOOTH. FOR COMPLETE HOLE PATTERN REFER TO
| - 1 | ||||
|---|---|---|---|---|
|
HOLE
ID |
DIM
INCH/(mm) |
↓
INCH/(mm) |
COMMENTS | |
| А |
Ø 5/16
(7,95) |
√3/4
(19.05) |
SEE NOTE #4 | |
| В |
Ø1/2
(12,7) |
* | - | |
| С |
Ø I
(25,4) |
* | SEE NOTE #2 | |
| D |
Ø3/4
(19.05) |
* | SEE NOTE #6 | |

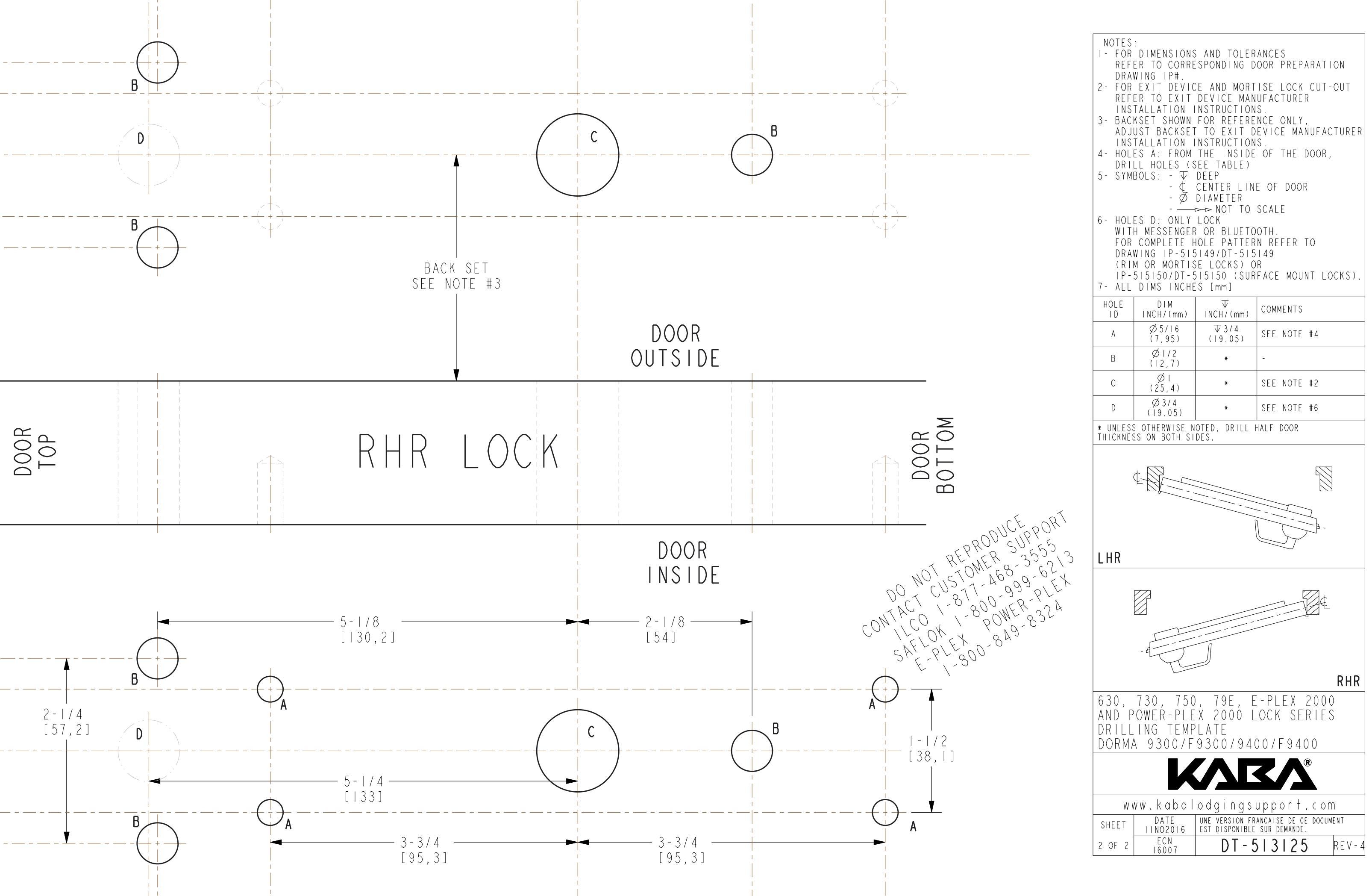

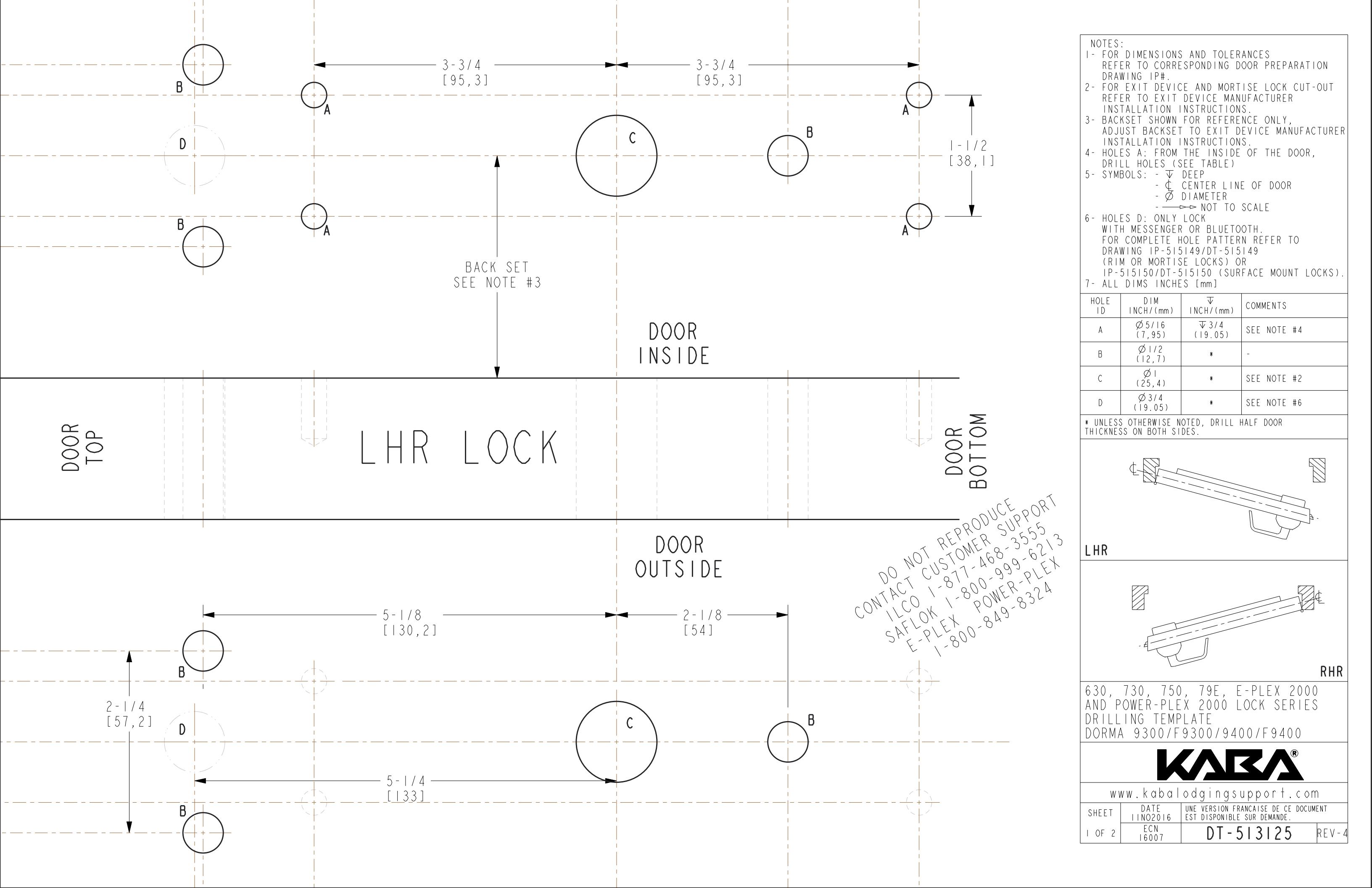

630, 730, 750, 79E, E-PLEX 2000 AND POWER-PLEX 2000 LOCK SERIES DRILLING TEMPLATE DORMA 9300/F9300/9400/F9400
DT-513125 REV-4
