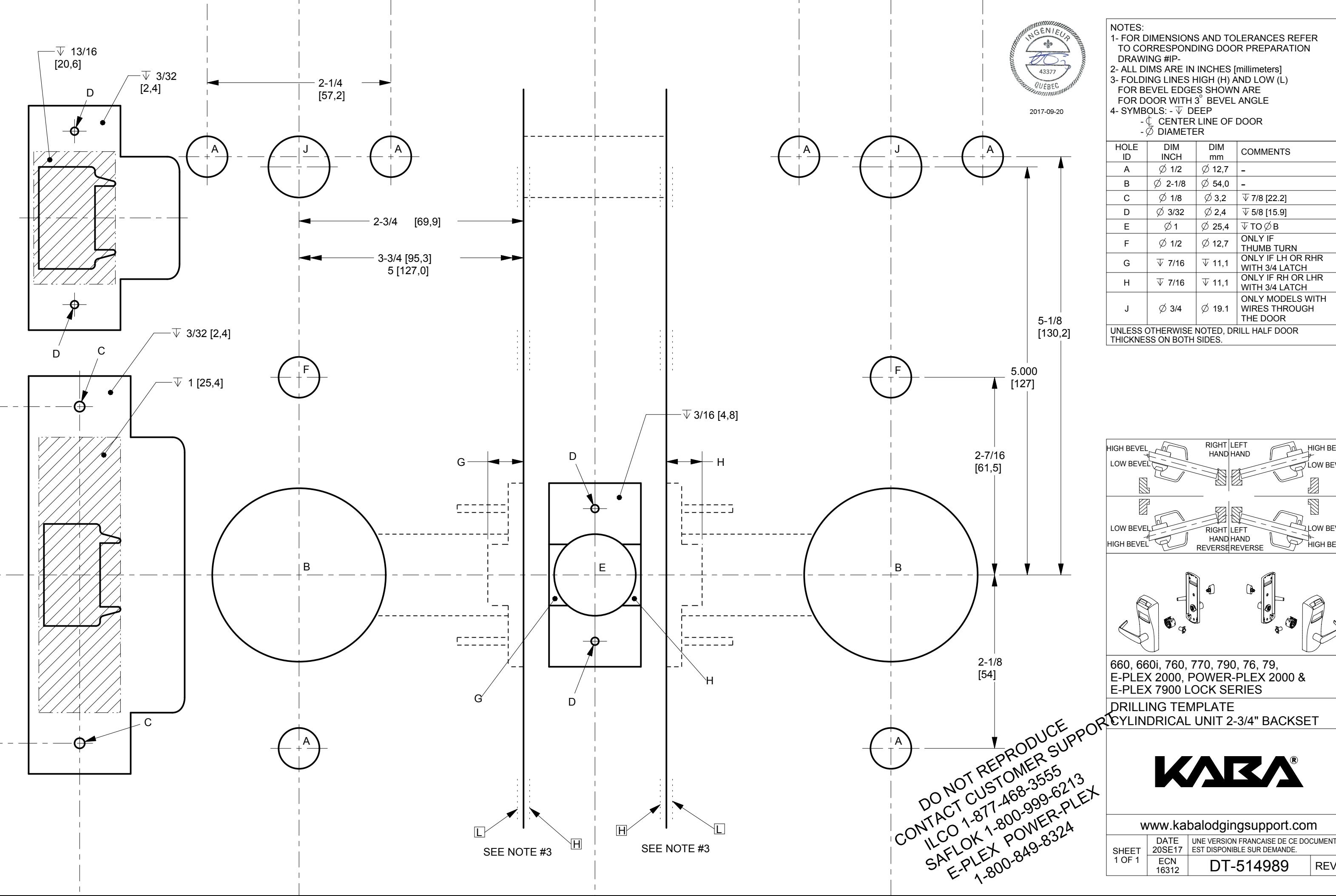

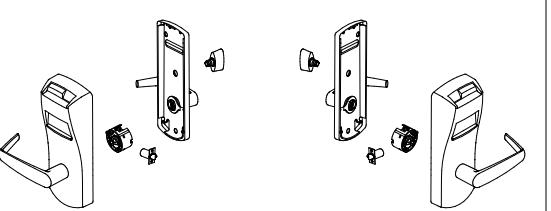

EPlex 2000 Drilling Template Cylindrical Unit 2-3 by 4 backset (DT-514989 Rev 2)
Open the original PDF document
View PDF
- 1- FOR DIMENSIONS AND TOLERANCES REFER TO CORRESPONDING DOOR PREPARATION
-
|
HOLE
ID |
DIM
INCH |
DIM
mm |
COMMENTS |
| Α | Ø 1/2 | Ø 12,7 | - |
| В | Ø 2-1/8 | Ø 54,0 | - |
| С | Ø 1/8 | Ø 3,2 | √ 7/8 [22.2] |
| D | Ø 3/32 | Ø 2,4 | √ 5/8 [15.9] |
| Е | Ø1 | Ø 25,4 | ⊽то ∅в |
| F | Ø 1/2 | Ø 12,7 |
ONLY IF
THUMB TURN |
| G | ▼ 7/16 | ▼ 11,1 |

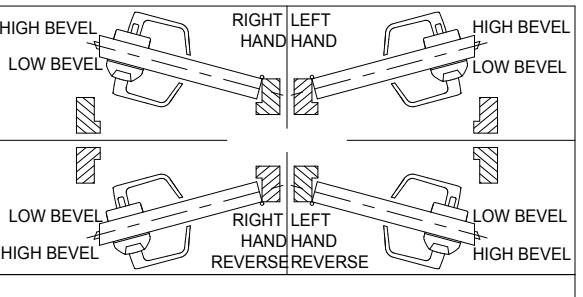

ONLY IF LH OR RHR
WITH 3/4 LATCH |
| Н | ▼ 7/16 | ▼ 11,1 |
ONLY IF RH OR LHR
WITH 3/4 LATCH |
| ONLY MODELS WITH |
UNLESS OTHERWISE NOTED, DRILL HALF DOOR
| www.kabalodgingsupport.com |
|---|
| SHEET |
DATE
20SE17 |
UNE VERSION FRANCAISE DE CE DOCUMENT EST DISPONIBLE SUR DEMANDE. | |||
|---|---|---|---|---|---|
| 1 OF 1 |
ECN
16312 |
DT-514989 | REV-2 | ||
