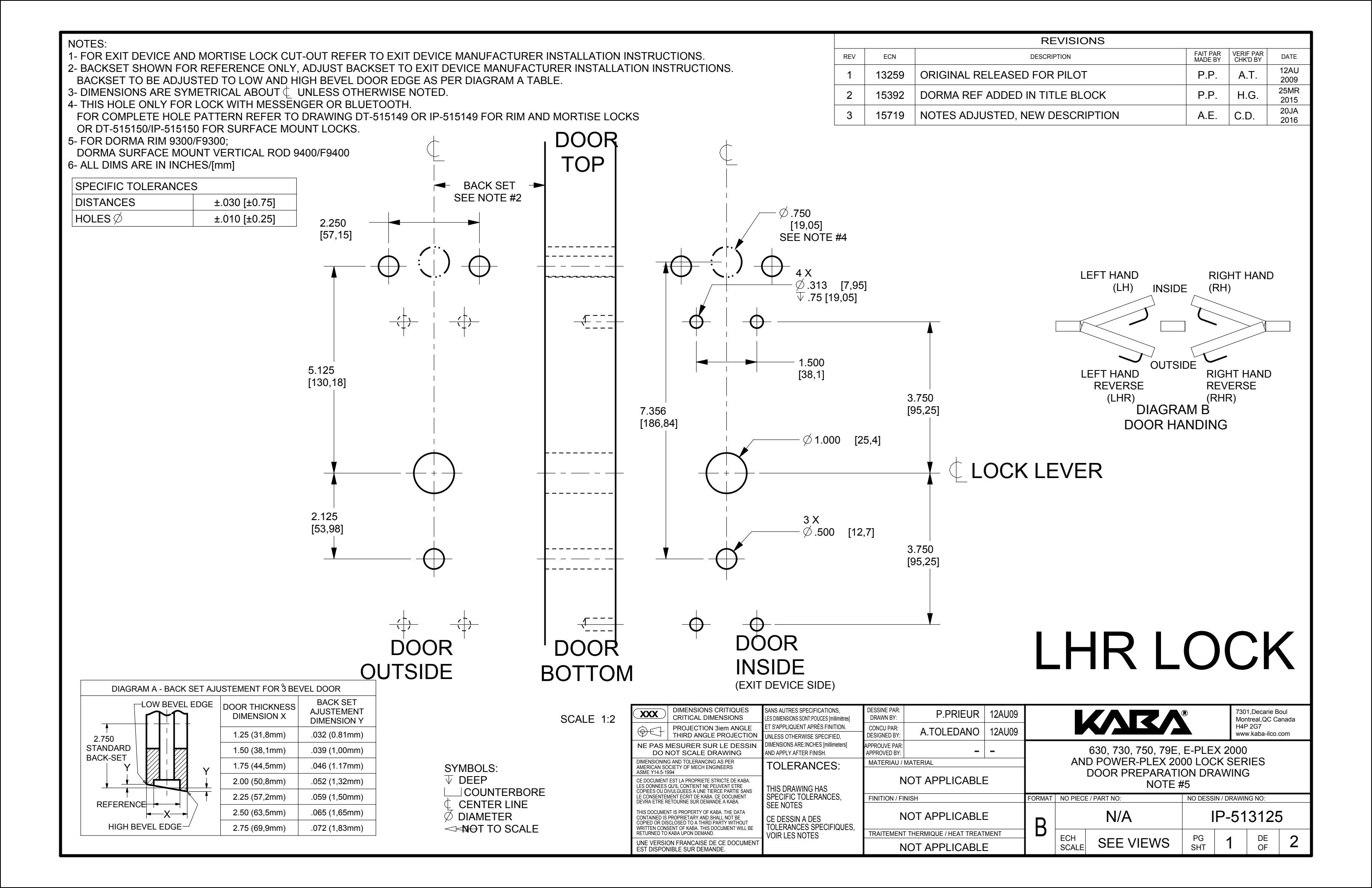

EPlex 2000 Door Preparation Drawing Dorma-9300-f9300-9400-f9400 (IP-513125 v3)

SEE PAGE 1

SCALE 1:2

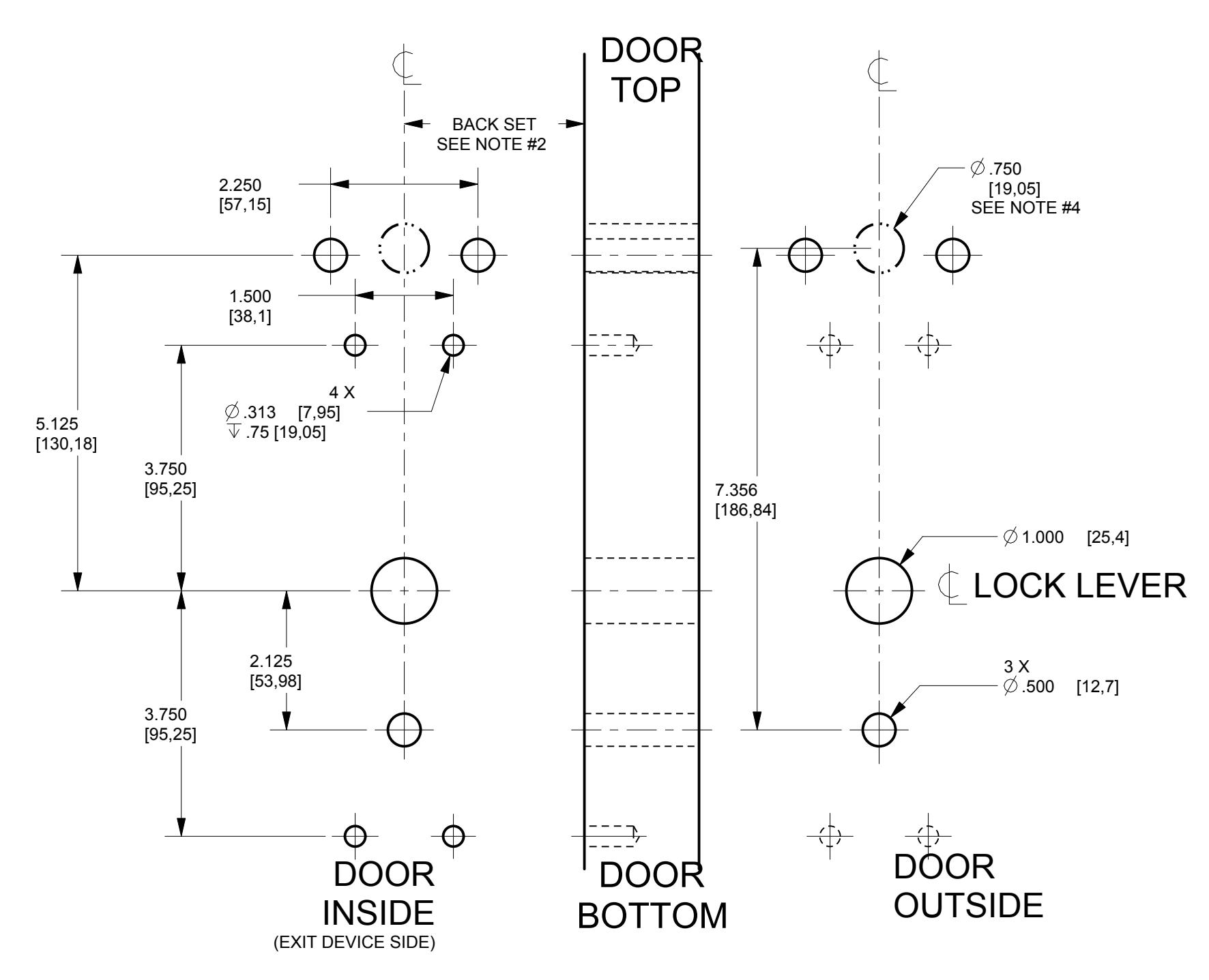

RHR LOCK

CE DOCUMENT EST LA PROPRIETE STRICTE DE KABA. LES DONNÉES QU'IL CONTIENT NE PEUVENT ETRE COPIÈES OU DIVULGUES À OUNE TIERCE PARTIE SANS LE CONSENTEMENT ECRIT DE KABA. CE DOCUMENT DEVRA ETRE RETOURNE SUR DEMANDE À KABA. THIS DOCUMENT IS PROPRIET ARY AND SHALL NOT BE COPIED OR DISCLOSED TO A THIRD PARTY WITHOUT WRITTEN CONSENT OF KABA. THIS DOCUMENT WILL BE RETURNED TO KABA. UPON DEMANDE. UNE VERSION FRANCAISE DE CE DOCUMENT EST DISPONIBLE SUR DEMANDE. 7301, Decarie Boul Montreal, QC Canada H4P 2G7 www. kaba-ilco.com NO DESSIN / DRAWING NO: IP-513125 FOR COMPLETE TITLE PG SHT 2 DE OF 2
