View PDFFULL MORTISE TEMPLATE HINGES ELECTRIC MONITOR TYPE EMN
SIZES: 4 1/2 x 4 -- 4 1/2 x 4 1/2 (114.30 x 101.60) (114.30 x 114.30)
DOOR LEAF FRAME LEAF 1.000 (25.40) 1.000 (25.40) .375 (9.53) .375 (9.53) .508 (12.90) 1.125 (28.58) 2.250 (57.15) 4 1/2 (114.30) 1.234 (31.34) 2.250 (57.15) 1.125 (28.58) .508 (12.90) .812 (20.62) SEE NOTE A
EMN MAXIMUM ELECTRICAL RATING SWITCH 48V DC/AC VOLTS AMPERES 1.0A
DRILLING INSTRUCTIONS

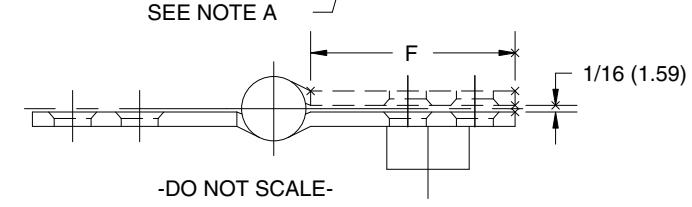

NOTE A:
DRILL AND DEBURR Ø 1 (25.40) HOLE IN FRAME REINFORCEMENT FOR WIRES.
| CATALOG NUMBER | (F) DISTANCE FROM EDGE OF LEAF TO | ||||
|---|---|---|---|---|---|
| NON- | (E) | SWAGE LINE | |||
| STEEL | FERROUS | METAL | KNÚCKLE | 4 1/2 x 4 | 4 1/2 x 4 1/2 |
| HINGES | HINGES | GAUGE | DIAMETER | (114.30 x 101.60) | (114.30 x 114.30) |
| BB1279-EMN | BB1191-EMN | .134 (3.40) | 39/64 (15.48) | 1 5/8 (41.28) | 1 7/8 (47.63) |
| AB700-EMN | AB800-EMN | .134 (3.40) | 39/64 (15.48) | 1 5/8 (41.28) | 1 7/8 (47.63) |
| BB1168-EMN | BB1199-EMN | .180 (4.57) | 45/64 (17.86) | 1 9/16 (39.69) | 1 13/16 (46.04) |
| AB750-EMN | AB850-EMN | .180 (4.57) | 45/64 (17.86) | 1 9/16 (39.69) | 1 13/16 (46.04) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- 12-24 x 1/2" F.H. Wood Screw Size- No. 12 x 1 1/4" F.H.
NOTE: This hinge is intended to be used in the center position.
Hospital type and round corner template hinges conform to the above screw size and location. They are designated by "HT" and "RC" to catalog number.
Hager template hinges are made in size, gauge and with screw holes located to conform to ANSI-A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS. MISSOURI 63157-0300
Template No.
