INSTALLATION INSTRUCTIONS FOR ED5500F SERIES FIRE EXIT DEVICE

BEFORE INSTALLING DEVICE, PLEASE CHECK:

  • 1. IF DOOR IS FITTED AND HUNG.
  • 2. SIZE OF EXIT DEVICE, FUNCTION AND DESIGN
    • 2.1. 36"DOORS, CAN BE CUT TO FIT DOORS DOWN TO 30" WIDE. 2.2. 48"DOORS, CAN BE CUT TO FIT DOORS DOWN TO 36" WIDE.
    • 2.3. HANDING OF DEVICE AGAINST APPLICATION.

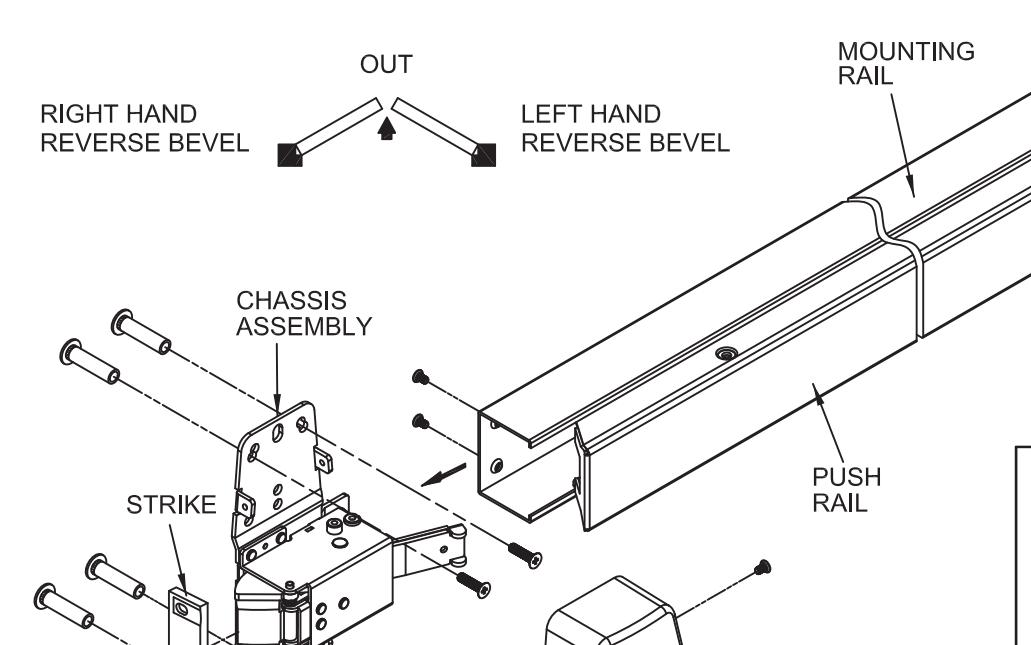

HORIZONTAL CHASSIS HEAD COVER

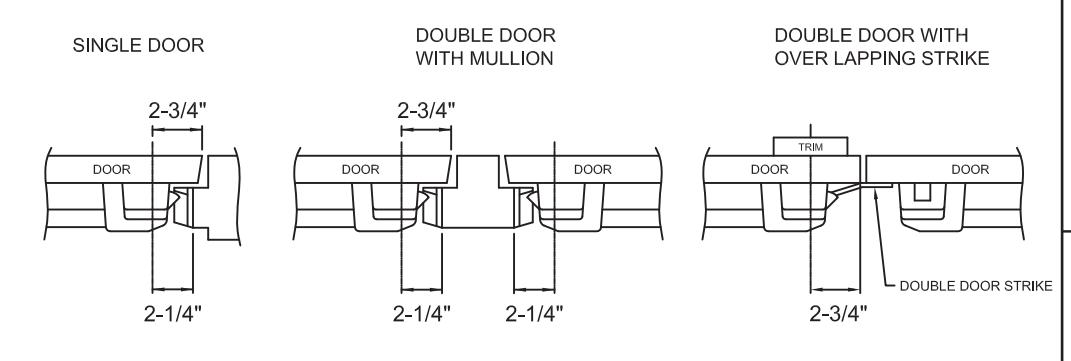

1. TYPE OF INSTALLATION

2. APPLY HARDWARE

2.1 DRILL HOLES

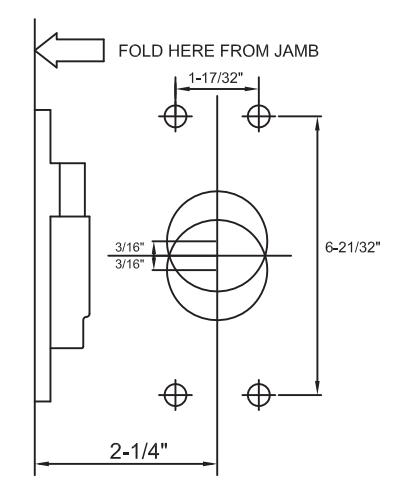

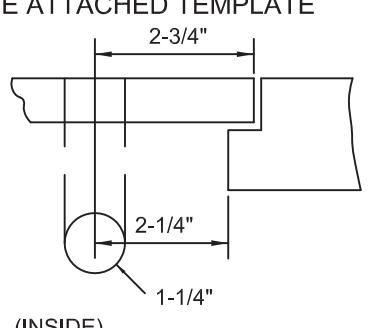

MARK DOOR FACE AND DRILL HOLES IN ACCORDANCE WITH THE DIAMETERS SUGGESTED. SEE ATTACHED TEMPLATE

(INSIDE) OUTSIDE FACE OF THE DOOR

CENTER OF CYLINDER END OF BODY INSIDE FACE OF THE DOOR

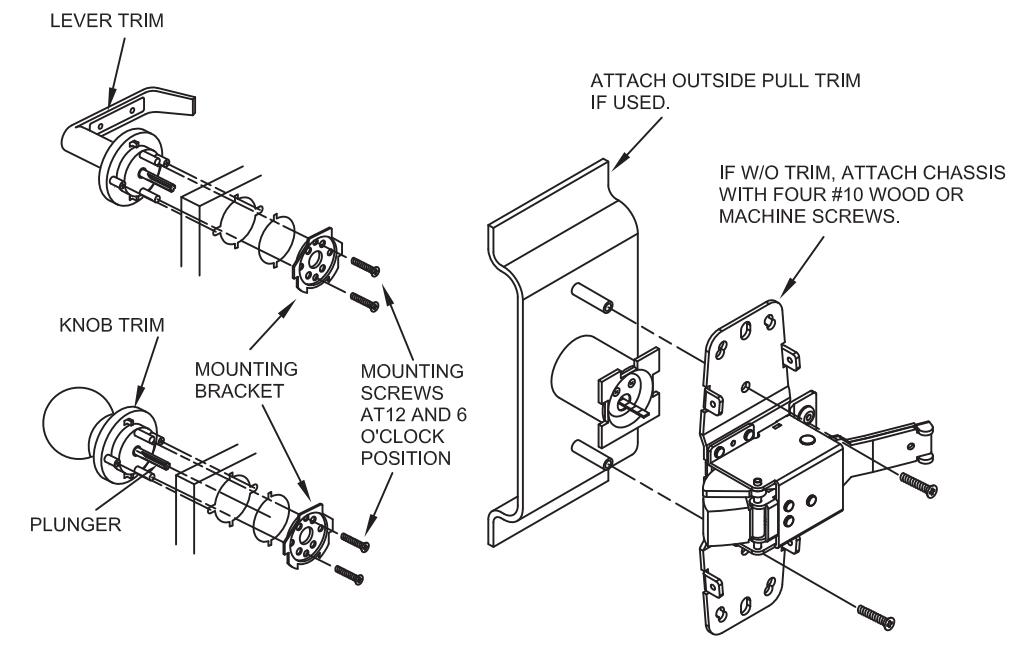

2.3 INSTALL LEVER OR KNOB TRIM

SLIDING

SHIM

EXIT DEVICE MUST BE

FLUSH ON SURFACE

OF DOOR

END CAP

MOUNTING RAIL BRACKET

CHASSIS MOUNTING SCREWS

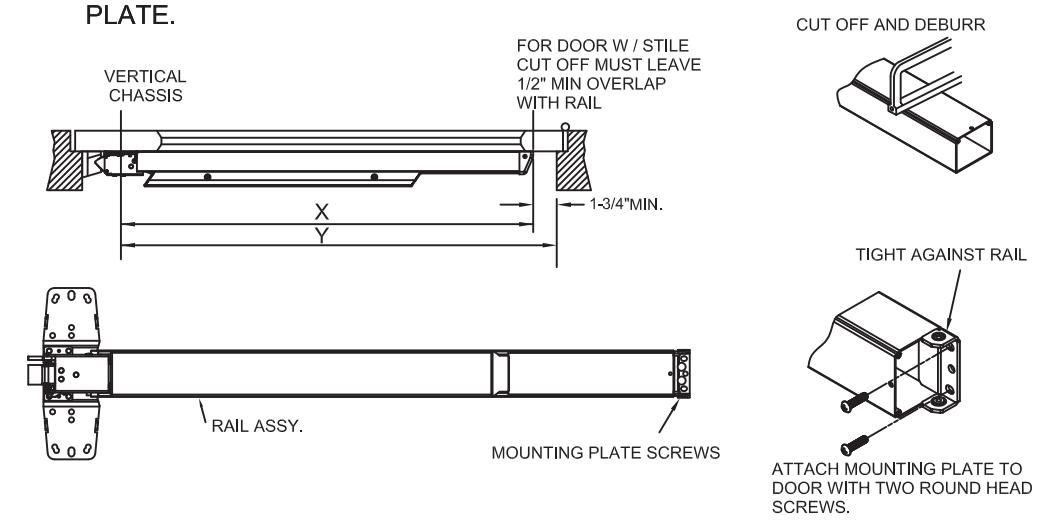

3. APPLY RAIL ASSEMBLY

  • 1. CHECK THE SIZE OF DEVICE, IF CUTTING TO LENGTH IS REQUIRED.
  • 2. DETERMINE CUT OFF LENGTH "X" BY SUBTRACTING 1-3/4" FROM "Y". MARK CUT OFF POINT ON MOUNTING RAIL.
  • 3. DEPRESS ARM INTO RAIL OPENING AND SLIDE RAIL ONTO CHASSIS. LEVEL RAIL AND FASTEN CHASSIS AND MOUNTING

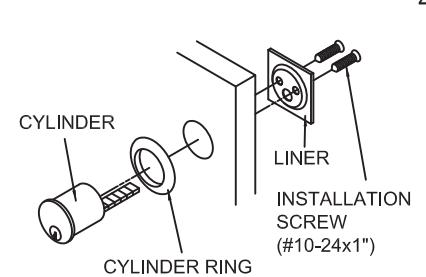

2.2 INSTALL CYLINDER

OUTSIDE FACE OF THE DOOR

1.INSERT CYLINDER AS SHOWN. 2.KEEP TAIL PIECE HORIZONTAL.

3.MOUNT LINER ON INSIDE OF DOOR.

4.TAIL PIECE PROJECTION OVER INSIDE OF DOOR IS SUGGESTED IN THE RANGE 9/32"~15/32". IF NECESSARY, USE PLIERS TO BEND AND CUT TO DESIRED LENGTH.

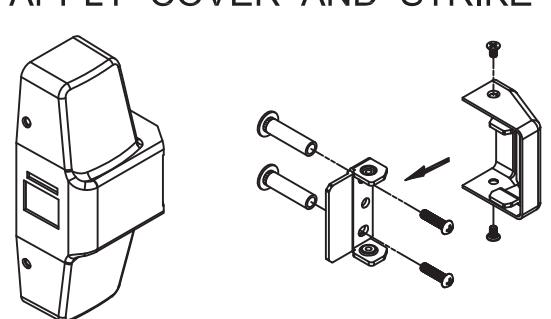

4. APPLY COVER AND STRIKE

ATTACH COVER TO CHASSIS WITH FOUR #8 TRUSS HEAD MACHINE

ATTACH END CAP TO MOUNTING PLATE WITH TWO COVER SCREWS

ATTACH STRIKE TO DOOR STOP WITH TWO STRIKE SCREWS AND LOCK WASHERS
