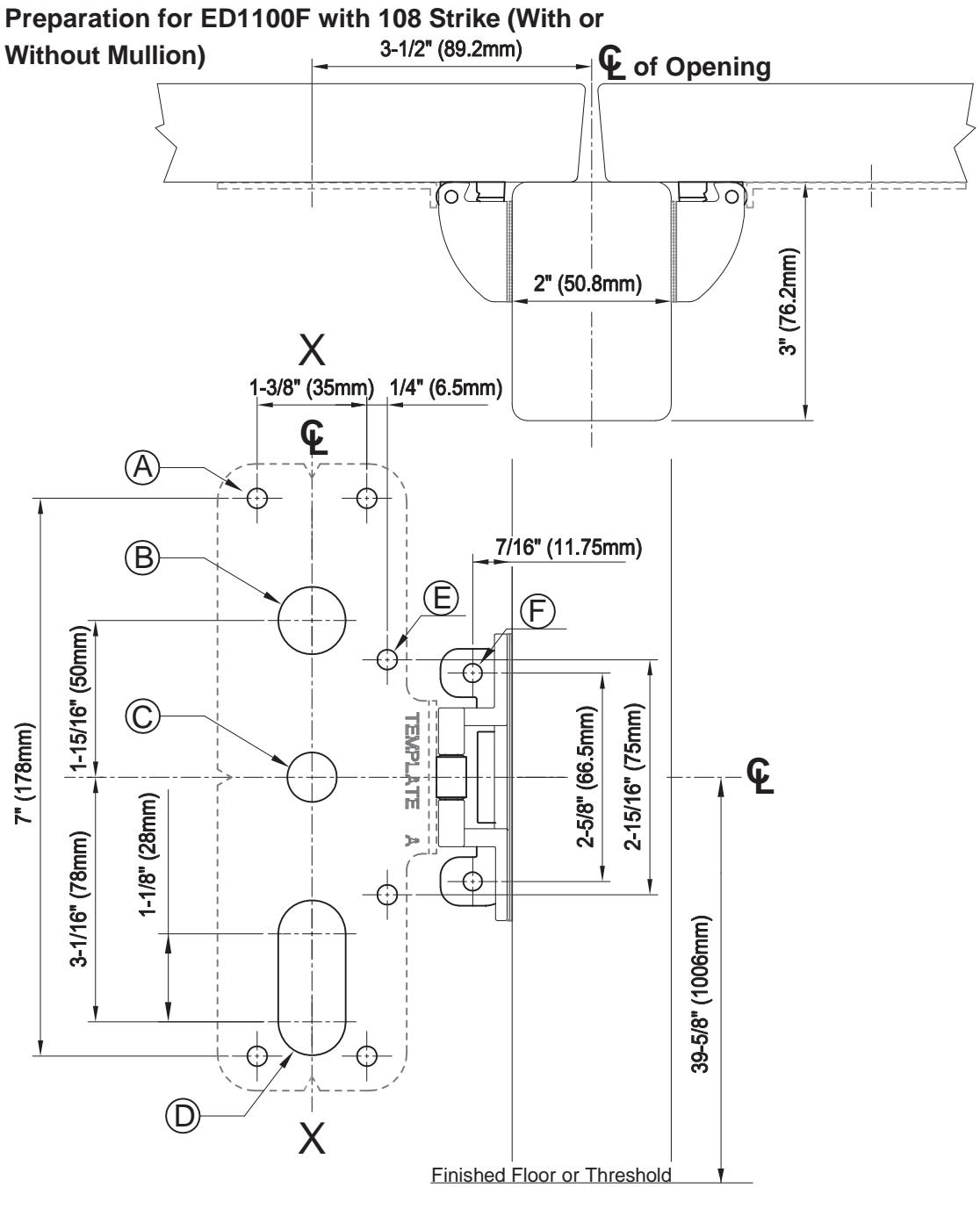

ED EF1100 Template
Open the original PDF document
View PDFTemplates
| NOTATION | ILL. | APPLICATIONS | DIMENSION | |
|---|---|---|---|---|
| METAL | WOOD | |||
| A | EXIT ONLY |
#25 DRILL
#10-24 TAP |
3 (1/8") DRILL
PILOT 1" DEEP |
|
| SEX BOLT OR TRIM |
6 (1/4") DRILL (DEVICE SIDE)
10.3 (13/32") DRILL (TRIM SIDE) |
|||
| B | DOUBLE CYLINDER |
22 (7/8") DRILL
(CUT THRU) |
||
| C | OUTSIDE CYLINDER |
16 (5/8") DRILL
(CUT DEVICE SIDE) |
16 (5/8") DRILL
(CUT THRU) |
|
| D | TRIM WITH WORKING LEVER |
22 (7/8") DRILL
(CUT DEVICE SIDE ONLY) |
||
| E | SUPPORT BRACKET |
#25 DRILL
#10-24 TAP |
3 (1/8") DRILL
PILOT 1" DEEP |
|
| F | 108 STRIKE |
#25 DRILL
#10-24 TAP |
3 (1/8") DRILL
PILOT 1" DEEP |
|
