DynaLock 7076 Series Installation Instructions

Open the original PDF document

View PDF

SPECIFICATIONS

WIRING INFORMATION

DYNALOCK MODEL #7076 EMERGENCY BREAK GLASS RELEASE

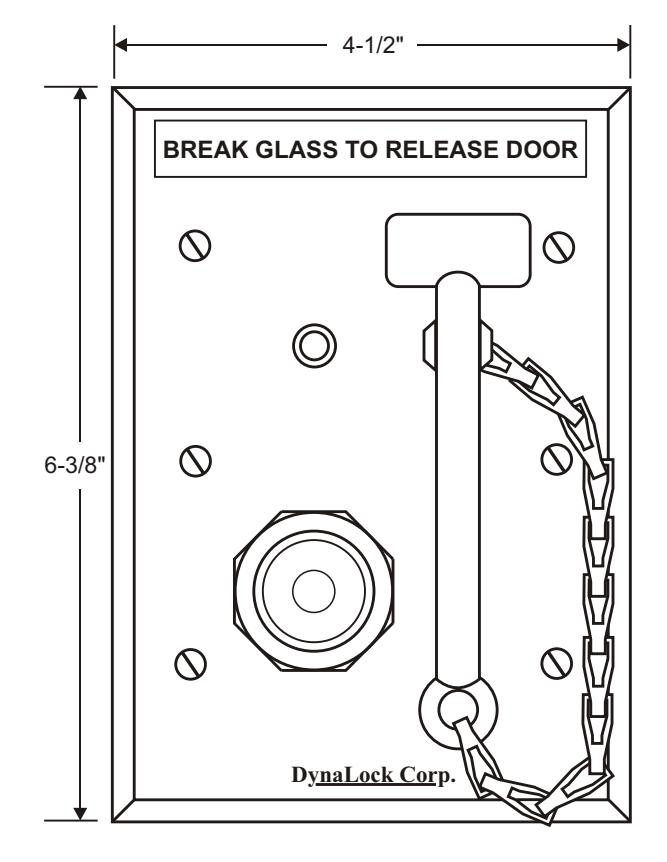

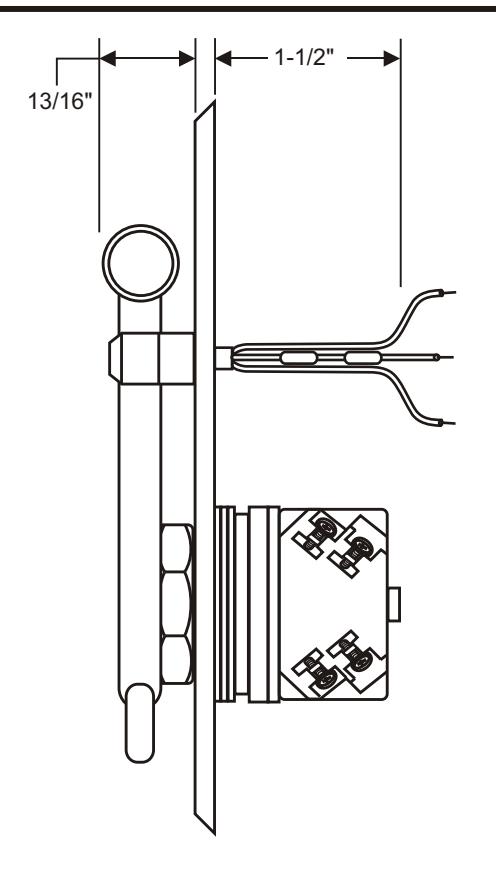

BREAK GLASS SWITCH ASSEMBLY WITH HAMMER MOUNTED ON A THREE-GANG STAINLESS STEEL FACEPLATE. FURNISHED WITH 5 SPARE GLASS LENSES.

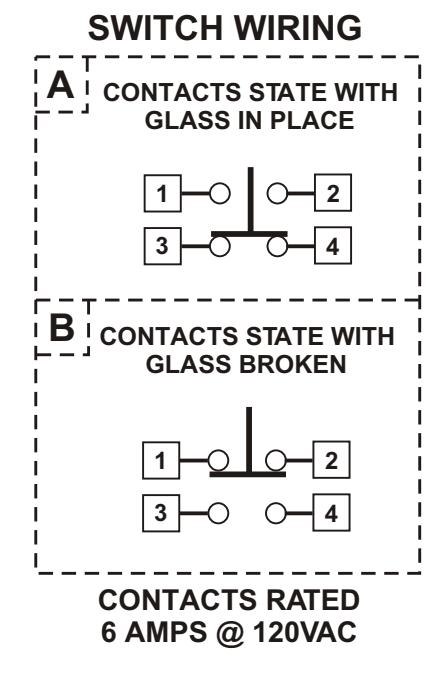

NORMALLY-OPEN (NO) AND NORMALLY CLOSED (NO) CONTACTS RATED 6 AMPS @ 120VAC, WITH COMBINATION-HEAD SCREW TERMINAL CONNECTORS.

INCLUDES SINGLE BI-COLOR LED INDICATOR FOR 12V OR 24V OPERATION. WITH 63 COLOR-CODED WIRE LEADS.

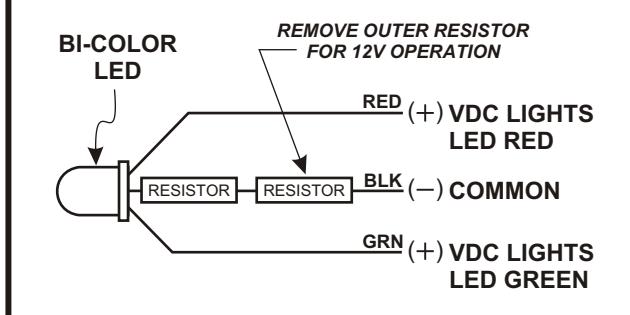

LED WIRING

DvnaLock 705 Emmett Street Bristol, CT 06010

TITLE

MODEL #7076 EMERGENCY BREAK GLASS LOCK RELEASE STATION

DRN. BY JAS DATE 06/22/98

SCALE

DWG. NO.

600197-A
