DynaLock 7051 Series Installation Instructions
Open the original PDF document
View PDFSPECIFICATIONS

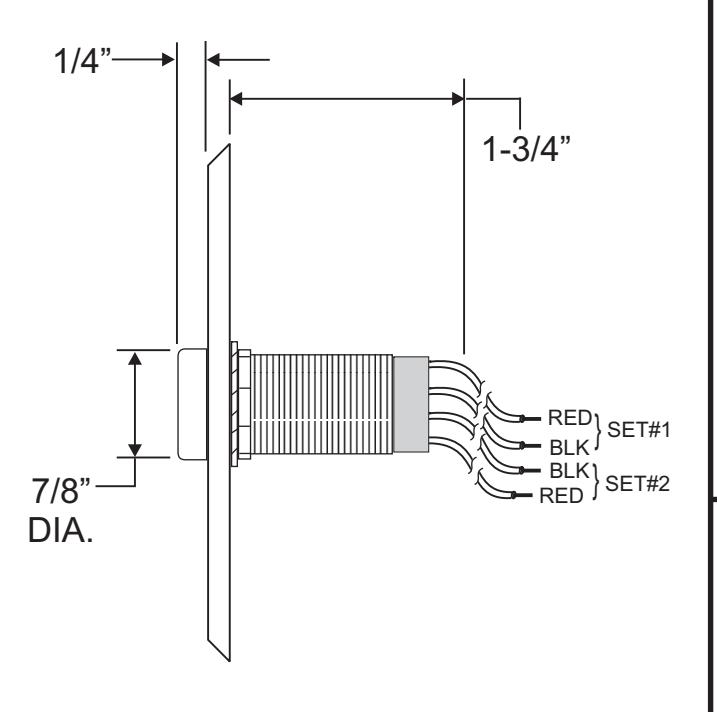

4-1/2" O DynaLock
DYNALOCK #7051 KEY SWITCH FEATURES:
7/8" DIA.STAINLESS STEEL KEY SWITCH ON SINGLE-GANG BRUSHED STAINLESS STEEL FACEPLATE.
7" COLOR-CODED #20AWG WIRE LEAD TERMINATIONS.
(2) MOMENTARY CONTACTS, RATED 4A @ 125VAC MAX.

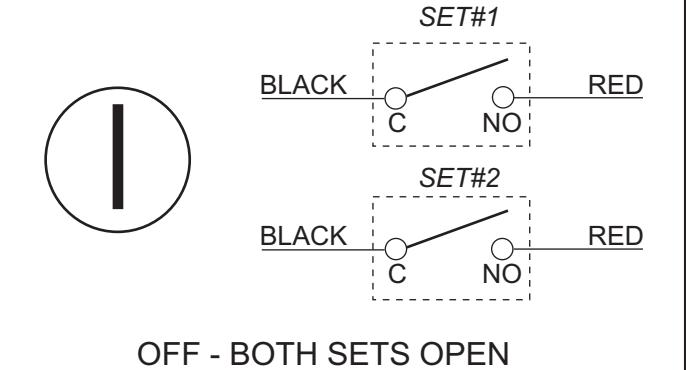

WIRING INFORMATION
KEY POSITION
CONTACTS

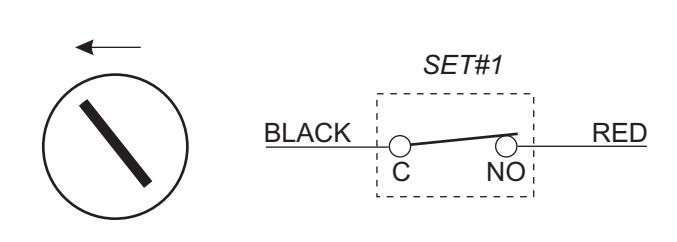

COUNTER-CLOCKWISE - SET #1 CLOSED

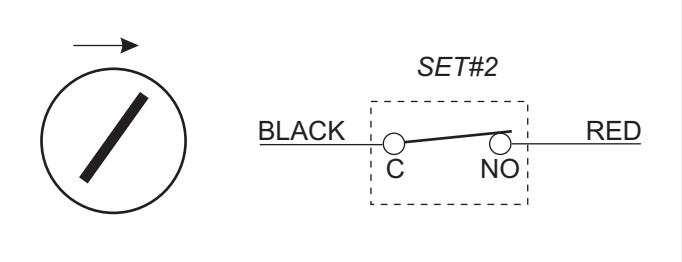

CLOCKWISE - SET #2 CLOSED
TITLE
SERIES #7051 KEY SWITCH STATION
| DRN. BY | MJL |
|---|---|
| DATE 0 | 9/22/05 |
| SCALE | |
700160
