DynaLock 7050 Series Installation Instructions
Open the original PDF document
View PDFSPECIFICATIONS
4-1/2" 7/8" Dinalock 1/4" 1-3/4" 7/8" Dinalock
DYNALOCK #7050 KEY SWITCH FEATURES:
7/8" DIA.STAINLESS STEEL KEY SWITCH ON SINGLE-GANG BRUSHED STAINLESS STEEL FACEPLATE.
5" COLOR-CODED #22AWG WIRE LEAD TERMINATIONS.
(1) MOMENTARY CONTACT, (1) MAINTAINED CONTACT BOTH RATED 4A @ 125VAC MAX.

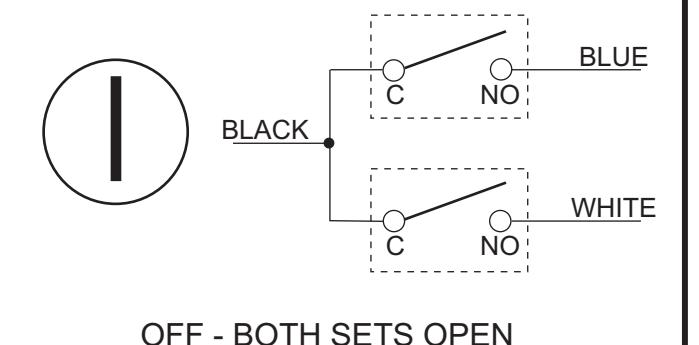

WIRING INFORMATION

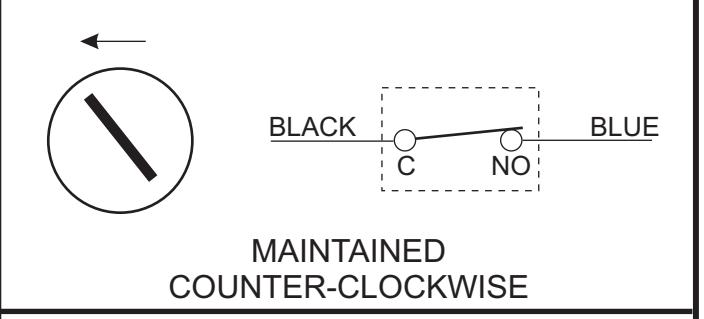

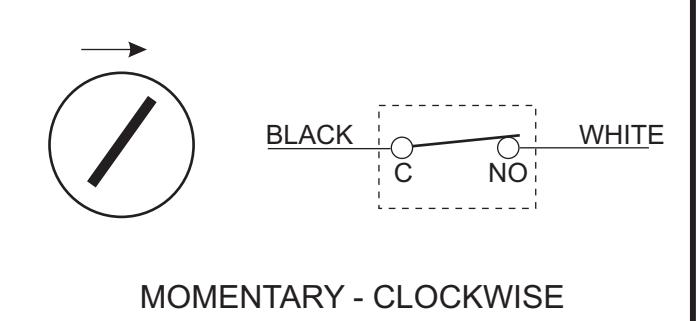

KEY POSITION
CONTACTS
TITLE
SERIES #7050 KEY SWITCH STATION
| DRN. E | BY MJL |
|---|---|
| DATE | 09/22/05 |
| SCALE | |
700159
