DynaLock 6855 6865 6875 6885 6895 Specifications and Wiring Information
Open the original PDF document
View PDFSPECIFICATIONS
WIRING INFORMATION

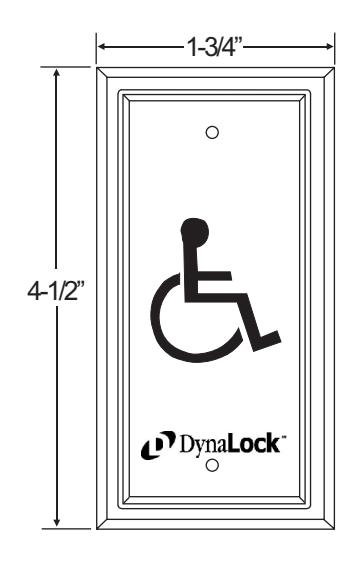

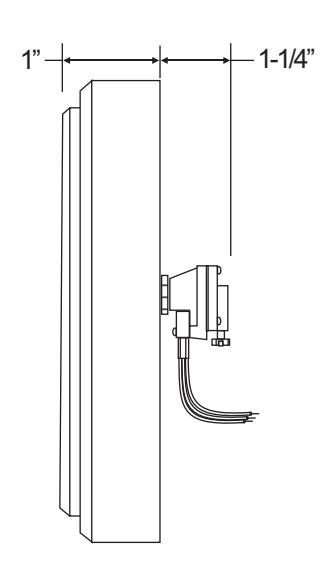

DYNALOCK MODEL #6855 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH 2-60 SECOND TIME DELAYED MOMENTARY CONTACTS WITH ENGRAVED BLUE HANDICAPPED SYMBOL
NARROW RECESSED STYLE SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.
SCHEMATIC
MOMENTARY TIME DELAYED CONTACTS RATED 10 AMPS @ 120VAC PTD / FORM Z
TIME DELAY ADJUSTMENT
TIME DELAY ADJUSTMENT KNOB
TURN CW TO INCREASE TURN CCW TO DECREASE
TIME DELAYADJUSTMENT RANGE = 2 - 60 SECONDS
DynaLock
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | MJL | 08/25/08 | |-----------------------------------
Title
6855 PUSHPLATE, NARROW
Page 1 Of 1
Scale: S
Size: Drawing #: 600377
REV:
SPECIFICATIONS
WIRING INFORMATION

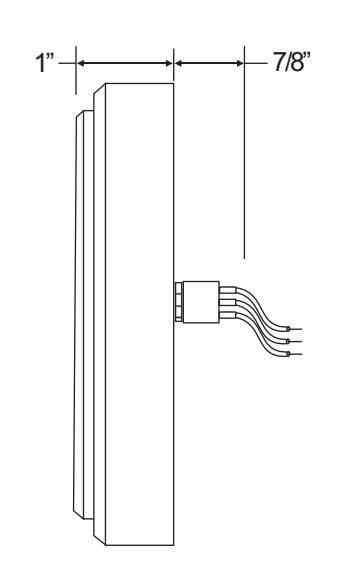

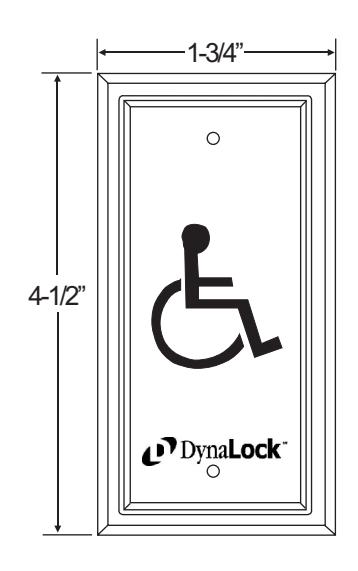

DYNALOCK MODEL #6865 / 6875 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH ENGRAVED BLUE HANDICAPPED SYMBOL
NARROW RECESSED STYLE SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

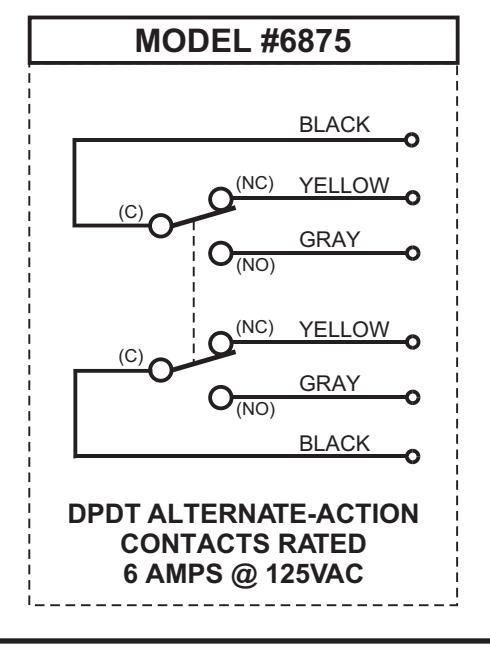

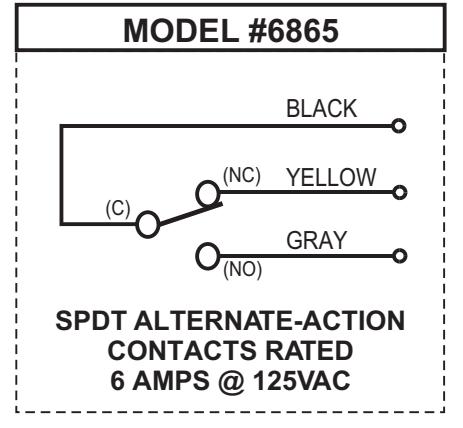

6865 - SPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC 6875 - DPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | MJL | Date: 08/25/08 | |
|---|---|---|---|
| 5 | CHK'D: | Date: | |
| CHK'D: | Date: | ||
| APPV'D | ): | Date: |
6865 / 6875 PUSHPLATE NARROW
| П | ||||||
|---|---|---|---|---|---|---|
| Page | Scale: | Size: | Drawing #: | REV: | ||
| 1 Of 1 | | — | | Α | 600378 | | | | ||
SPECIFICATIONS
WIRING INFORMATION
MODEL #6895 (DPDT) C O NC O NO C O NC O NO

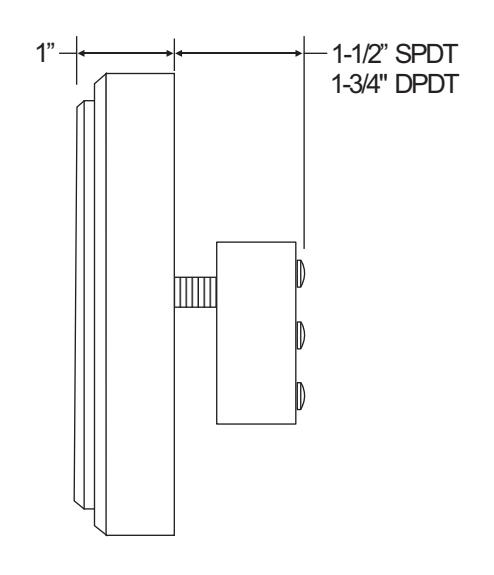

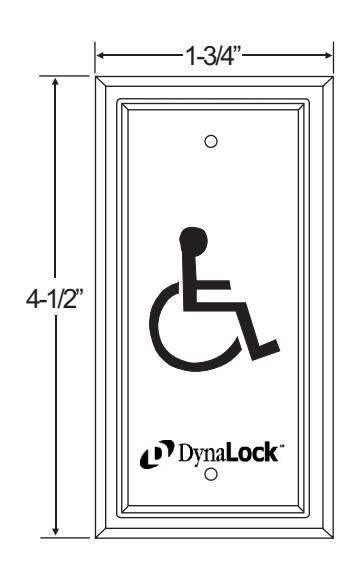

DYNALOCK MODEL #6885 / 6895 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH ENGRAVED BLUE HANDICAPPED SYMBOL
NARROW RECESSED STYLE SOLID ALUMINUM FACEPLATE.
LABELED SCREW TERMINAL CONNECTIONS
6885 - SPDT / MOMENTARY CONTACTS, RATED 15 AMPS @ 125VAC 6895 - DPDT / MOMENTARY CONTACTS, RATED 10 AMPS @ 125VAC
| DynaLoc | k |
|---|
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | ||
|---|---|---|---|
| MJL | 08/25/08 | ||
| CHK'D: | Date: | ||
| ; | 01(3. | JAS | 08/29/08 |
| CHK'D: | Date: | ||
| APPV'D | ): | Date: | |
6885 / 6895 PUSHPLATE NARROW
Page 1 Of 1
Scale: Size
Size: Drawing #: 600379
REV:
