DynaLock 6850 Series – Templates
Open the original PDF document
View PDF

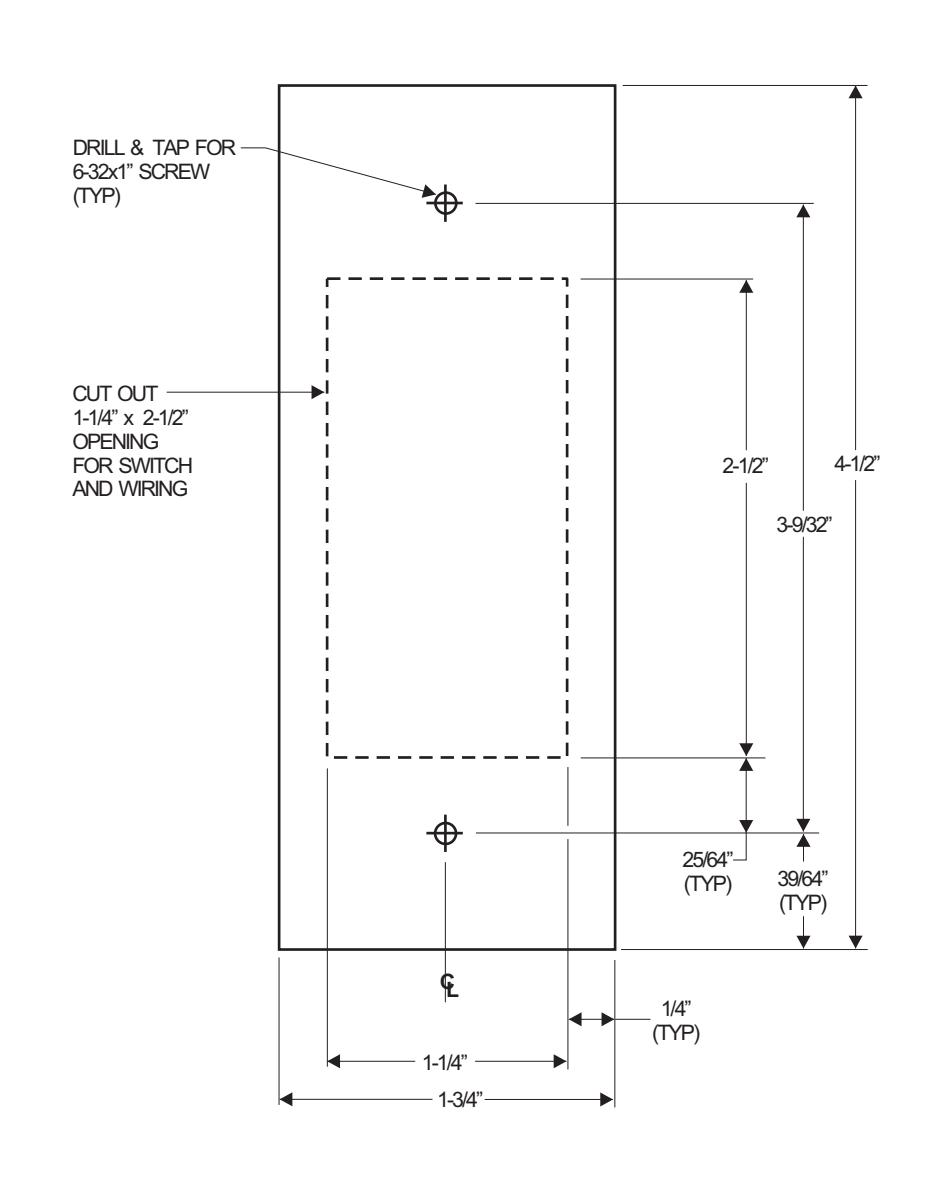

ACTUAL SIZE DRAWING
THIS CAN BE USED AS A PAPER TEMPLATE
DIRECTIONS:
- 1. TRANSFER HOLE AND CUT OUT LOCATIONS TO THE FRAME OR WALL
- 2. CUT OUT OPENING ON FRAME OR WALL WHERE SHOWN BY DOTTED LINE
- 3. DRILL & TAP FOR TWO 6-32 MOUNTING SCREWS
- 4. CONNECT WIRING TO SWITCH
- 5. ATTACH PUSHPLATE USING INCLUDED HEX WRENCH
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Template Drawing
| DRWN: | Date: | ľ | |
|---|---|---|---|
| MJL | 08/27/08 | ||
| CHK'D: | JAS | Date: 08/29/08 | |
| CHK'D: | Date: | ŀ | |
| • |
Date:
APPV'D:
Page Scale:
Size: Drawing #:
6850 SERIES TEMPLATE
600383
REV:
