DynaLock 6850 6851 6852 6853 6854 Specifications and Wiring Information
Open the original PDF document
View PDFSPECIFICATIONS
WIRING INFORMATION

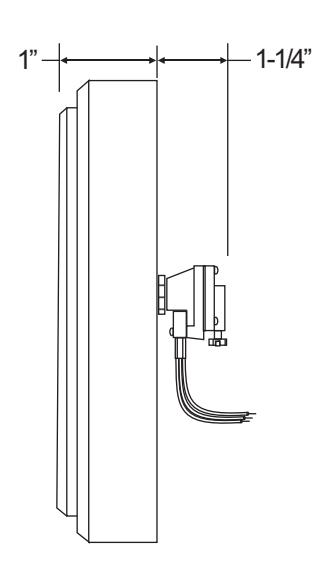

DYNALOCK MODEL #6850 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH 2-60 SECOND TIME DELAYED MOMENTARY CONTACTS AND "PUSH TO EXIT" ENGRAVED SIGNAGE
NARROW RECESSED STYLE SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.
SCHEMATIC
MOMENTARY TIME DELAYED CONTACTS RATED 10 AMPS @ 120VAC PTD / FORM Z
TIME DELAY ADJUSTMENT
TIME DELAY ADJUSTMENT KNOB
TURN CW TO INCREASE TURN CCW TO DECREASE
TIME DELAYADJUSTMENT RANGE = 2 - 60 SECONDS
DynaLock
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | ||
|---|---|---|---|
| MJL | 08/25/08 | ||
| CHK'D: | JAS |
Date:
08/29/08 |
|
| CHK'D: | Date: | ||
| APP\/'C | )- | Date: | |
Title
6850 PUSHPLATE, NARROW
Page 1 Of 1
Scale: Si
Size: Drawing #:
600380
REV:
SPECIFICATIONS
WIRING INFORMATION

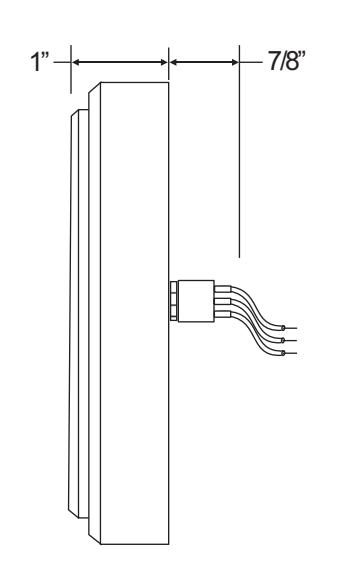

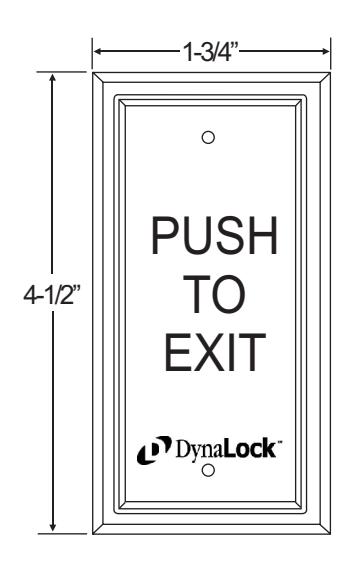

DYNALOCK MODEL #6851 / 6852 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH "PUSH TO EXIT" ENGRAVED SIGNAGE
NARROW RECESSED STYLE SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

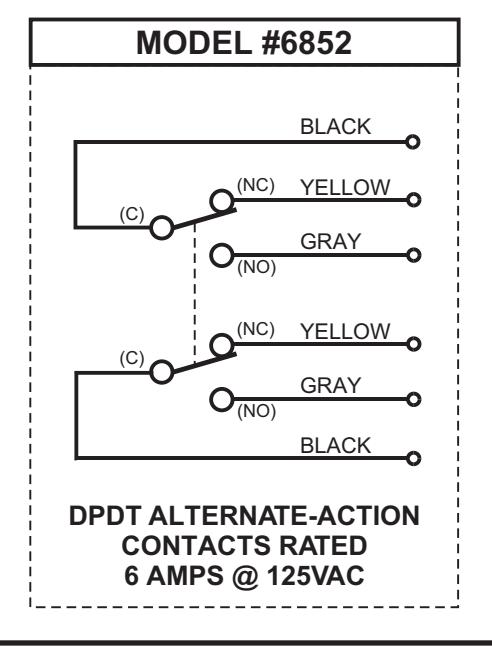

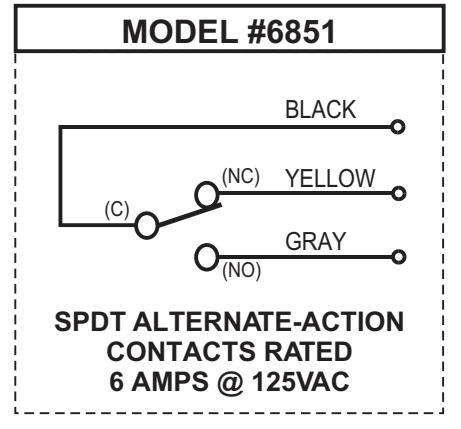

6851 - SPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC 6852 - DPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | |||
|---|---|---|---|---|
| MJL | 08/25/08 | |||
| , | CHK'D: | JAS |
Date:
08/29/08 |
|
| CHK'D: | Date: | |||
| APPV'D | ): | Date: | ||
6851 / 6852 PUSHPLATE NARROW
Page Scale: Size: Drawing #: A
600381
SPECIFICATIONS
WIRING INFORMATION
MODEL #6854 (DPDT) C O NC O NC C O NC O NC

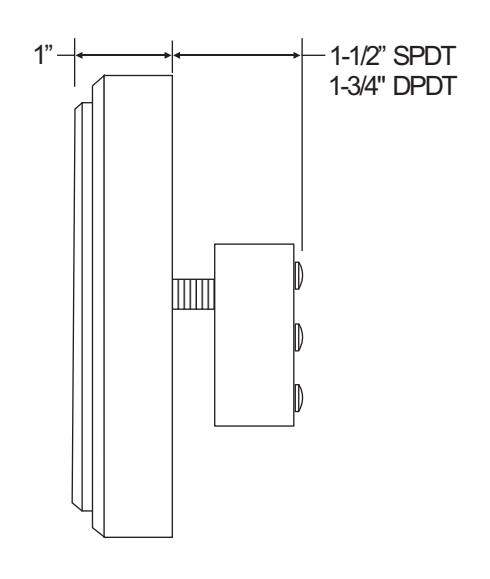

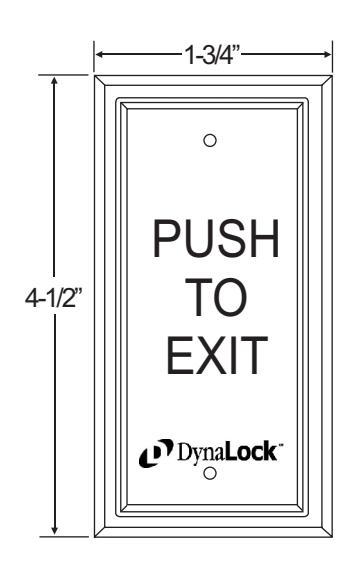

DYNALOCK MODEL #6853 / 6854 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH "PUSH TO EXIT" ENGRAVED SIGNAGE
NARROW RECESSED STYLE SOLID ALUMINUM FACEPLATE.
LABELED SCREW TERMINAL CONNECTIONS

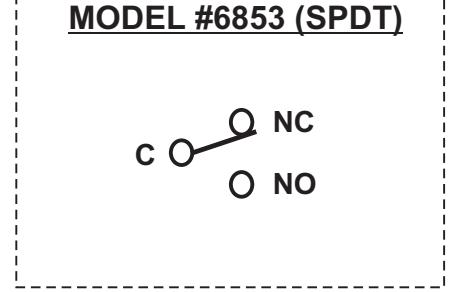

6853 - SPDT / MOMENTARY CONTACTS, RATED 15 AMPS @ 125VAC 6854 - DPDT / MOMENTARY CONTACTS, RATED 10 AMPS @ 125VAC
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DKWN. | Date. | |
|---|---|---|
| MJL | 08/25/08 | |
| CHK'D: | JAS |
Date:
08/29/08 |
| CHK'D: | Date: | |
| APPV'D: | Date: | |
6853 / 6854 PUSHPLATE NARROW
Page 1 Of 1
ale: Size:
Size: Drawing #: 600382
REV:
