View PDFSPECIFICATIONS
WIRING INFORMATION

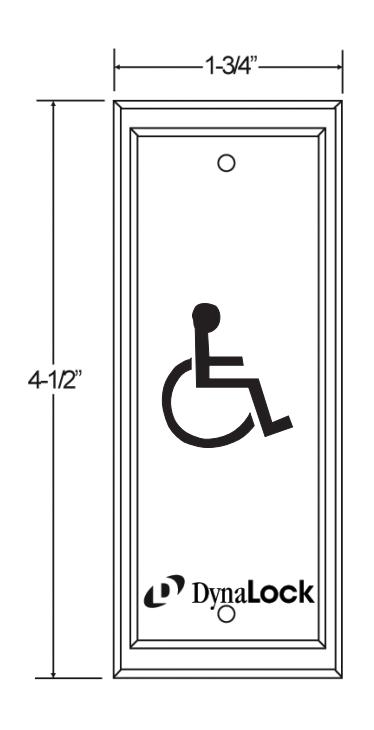

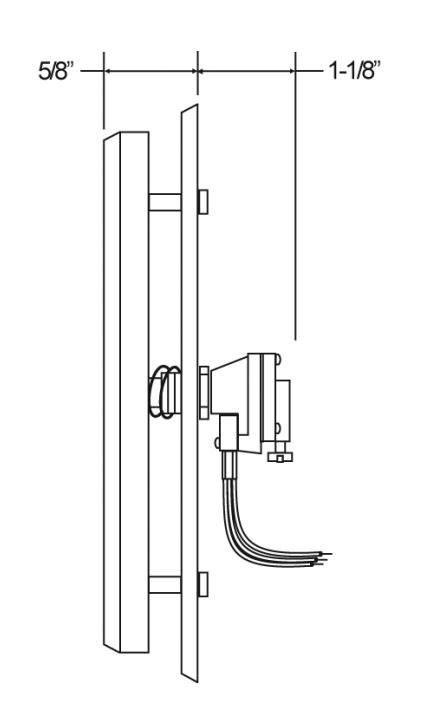

DYNALOCK MODEL #6805 PUSHPLATE FEATURES:
1-1/2" x 4" SOLID ALUMINUM PUSHPLATE WITH 2-60 SECOND TIME DELAYED MOMENTARY CONTACTS WITH ENGRAVED BLUE HANDICAPPED SYMBOL
NARROW MULLION STYLE SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.
YELLOW YELLOW RED RED
SCHEMATIC
MOMENTARY TIME DELAYED CONTACTS RATED 10 AMPS @ 120VAC PTD / FORM Z
TIME DELAY ADJUSTMENT
TIME DELAY ADJUSTMENT KNOB
TURN CW TO INCREASE TURN CCW TO DECREASE
TIME DELAYADJUSTMENT RANGE = 2 - 60 SECONDS
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | |
|---|---|---|
| MJL | 08/27/08 | |
| CHK'D: | Date: | |
| JAS | 08/29/08 | |
| CHK'D: | Date: | |
| APPV'D: | Date: | |
Title
6805 PUSHPLATE, NARROW
Page Scale 1 Of 1
Size: Drawing #
600384
REV:
SPECIFICATIONS
WIRING INFORMATION

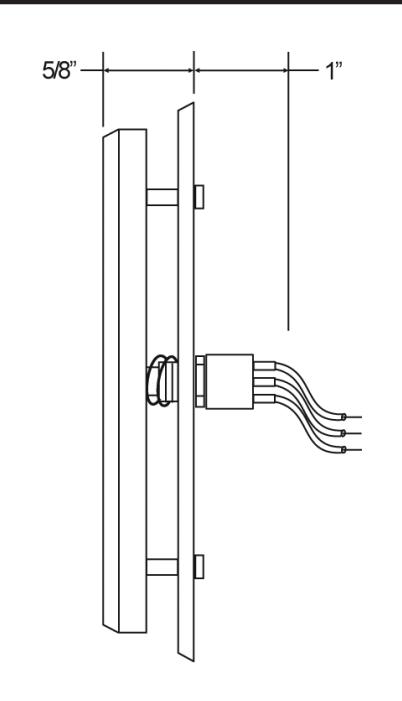

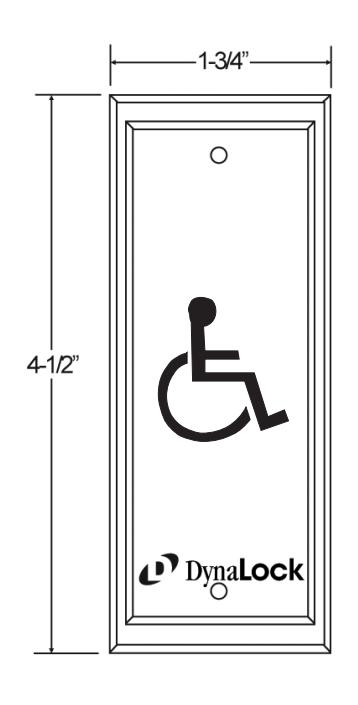

DYNALOCK MODEL #6815 / 6825 PUSHPLATE FEATURES:
1-1/2" x 4" SOLID ALUMINUM PUSHPLATE WITH ENGRAVED BLUE HANDICAPPED SYMBOL
NARROW MULLION STYLE SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

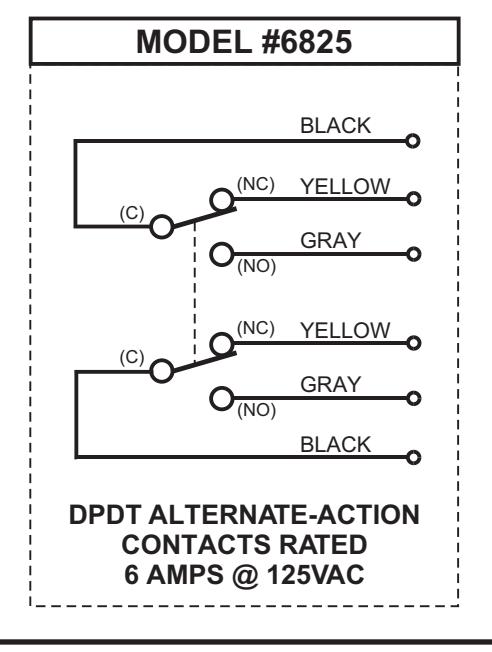

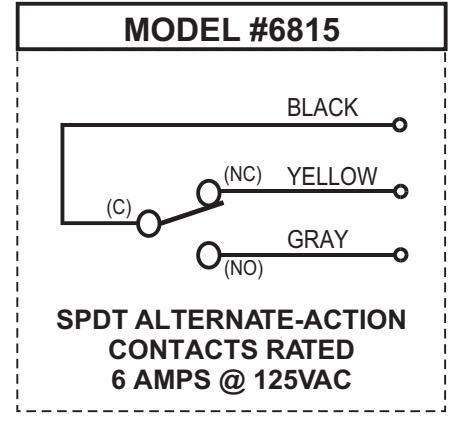

6815 - SPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC 6825 - DPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | ||
|---|---|---|---|
| MJL | 08/27/08 | ||
| CHK'D: | JAS |
Date:
08/29/08 |
|
| CHK'D: | Date: | ||
| APPV'D: | Date: | ||
6815 / 6825 PUSHPLATE NARROW
Page 1 Of 1
ale: Size: Drawing #:
600385
REV:
SPECIFICATIONS
WIRING INFORMATION

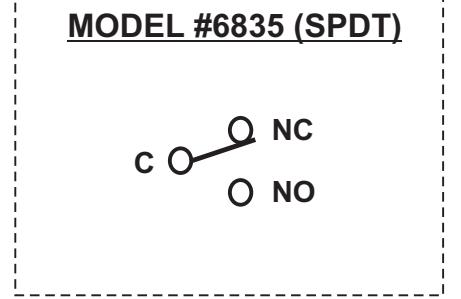

MODEL #6845 (DPDT) C O NC O NO C O NC O NO

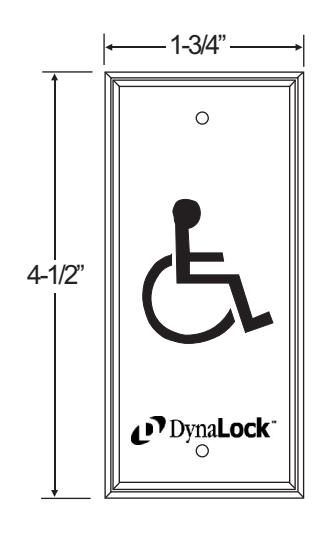

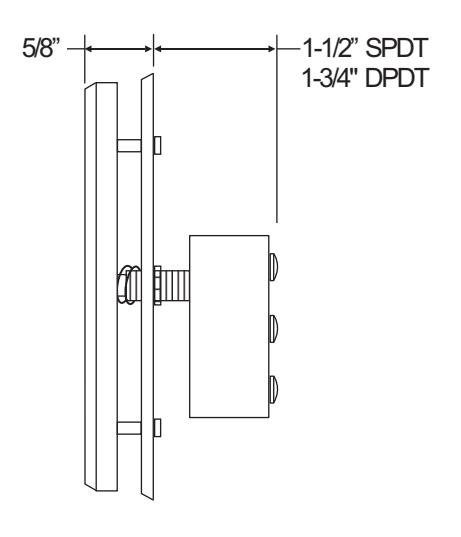

DYNALOCK MODEL #6835 / 6845 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH ENGRAVED BI UE HANDICAPPED SYMBOL
NARROW MULLION STYLE SOLID ALUMINUM FACEPLATE.
LABELED SCREW TERMINAL CONNECTIONS
6835 - SPDT / MOMENTARY CONTACTS, RATED 15 AMPS @ 125VAC 6845 - DPDT / MOMENTARY CONTACTS, RATED 10 AMPS @ 125VAC
DynaLock
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| MJL | 08/27/08 | |
|---|---|---|
| CHK'D: | 140 | Date: |
| JAS | 08/29/08 | |
| CHK'D: | Date: | |
| APPV'D: | Date: | |
| CHK'D: | CHK'D: JAS | |
Date:
DRWN:
6835 / 6845 PUSHPLATE NARROW
Page Scale: Size: I
Size: Drawing #: 600386
REV:
