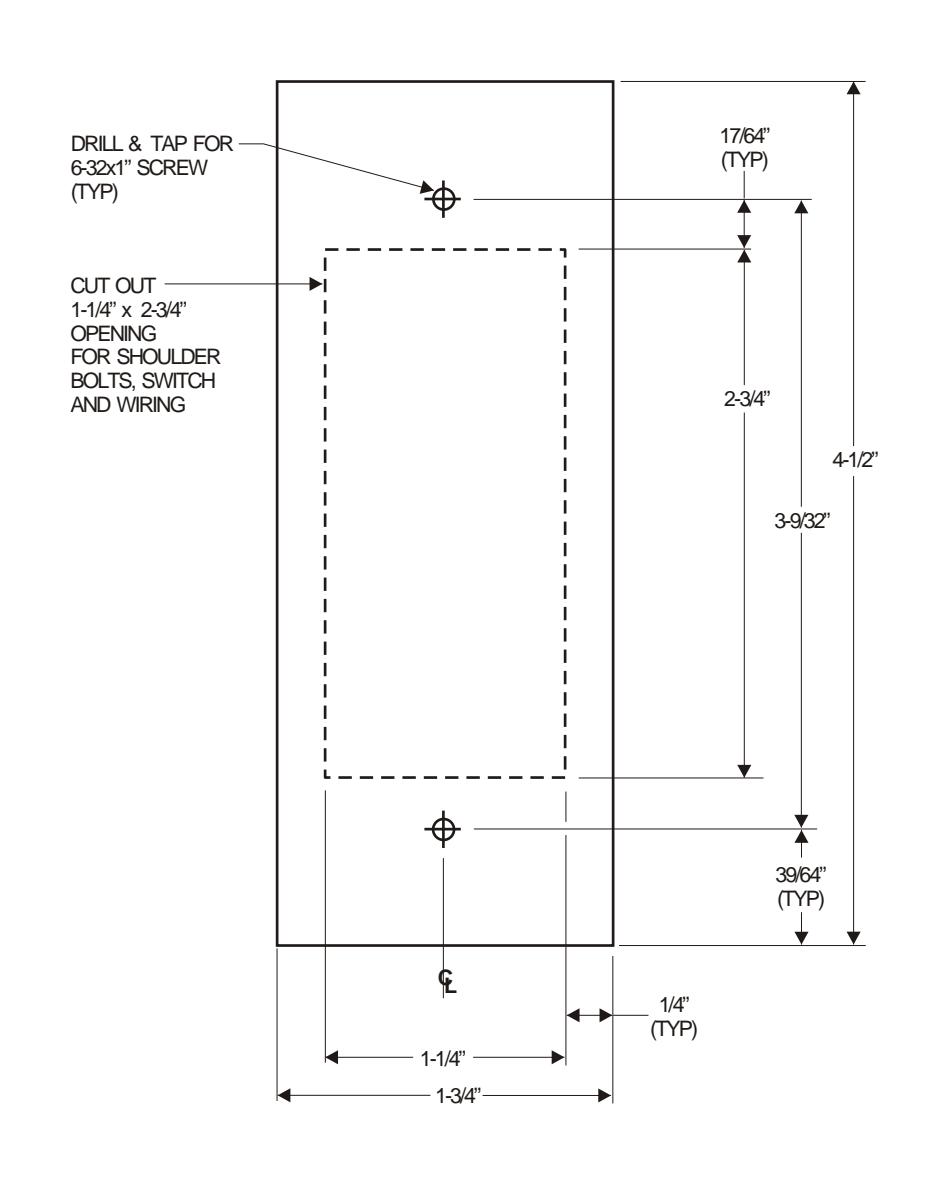

ACTUAL SIZE DRAWING
THIS CAN BE USED AS A PAPER TEMPLATE
DIRECTIONS:
- 1. TRANSFER HOLE AND CUT OUT LOCATIONS TO THE FRAME OR WALL
- 2. CUT OUT OPENING ON FRAME OR WALL WHERE SHOWN BY DOTTED LINE
- 3. DRILL & TAP FOR TWO 6-32 MOUNTING SCREWS
- 4. CONNECT WIRING TO SWITCH
- 5. ATTACH PUSHPLATE USING INCLUDED HEX WRENCH
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Template Drawing
| DRWN: | Date: | |
|---|---|---|
| MJL | 09/27/06 | |
| CHK'D: | Date: | |
| GG | 09/28/06 | |
| CHK'D: | Date: | |
| APPV'D: | Date: | |
6800 SERIES TEMPLATE
Page 1 Of 1
Title:
FULL
Size: Drawing #:
600335
REV:
