DynaLock 6800 6810 6820 6830 6840 Specifications and Wiring Information
Open the original PDF document
View PDFSPECIFICATIONS
WIRING INFORMATION

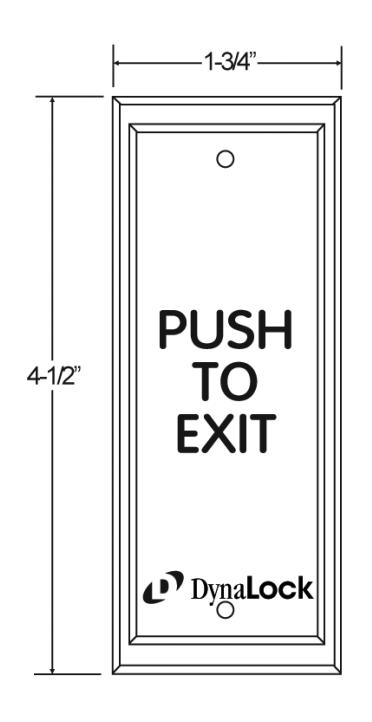

DYNALOCK MODEL #6800 PUSHPLATE FEATURES:
1-1/2" x 4" SOLID ALUMINUM PUSHPLATE WITH 2-60 SECOND TIME DELAYED MOMENTARY CONTACTS AND "PUSH TO EXIT" ENGRAVED SIGNAGE.

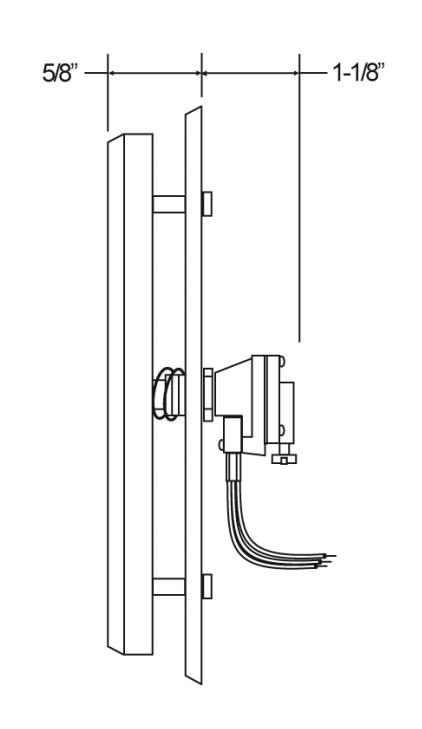

NARROW MULLION STYLE SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.
SCHEMATIC
MOMENTARY TIME DELAYED CONTACTS RATED 10 AMPS @ 120VAC PTD / FORM Z
TIME DELAY ADJUSTMENT
TIME DELAY ADJUSTMENT KNOB
TURN CW TO INCREASE TURN CCW TO DECREASE
TIME DELAY ADJUSTMENT RANGE = 2 - 60 SECONDS
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| П | DRWN: | Date: | |
|---|---|---|---|
| MJL | 02/20/06 | ||
| CHK'D: | Date: | ||
| JAS | 02/20/06 | ||
| CHK'D: | Date: | ||
| APPV'D | Date: | ||
| JAS | 02/20/06 |
Page Sca
Title:
6800 PUSHPLATE, NARROW
600306
| ---
SPECIFICATIONS
WIRING INFORMATION

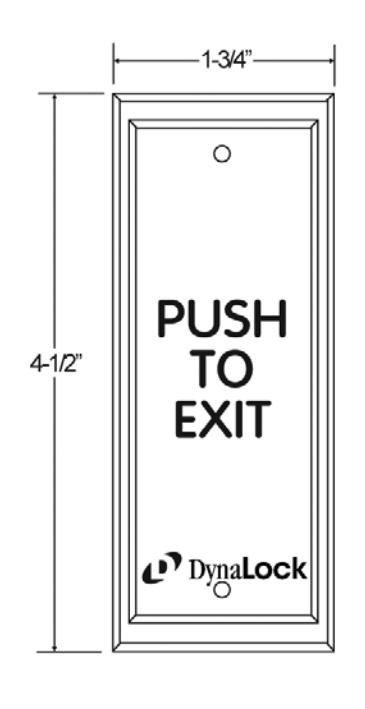

DYNALOCK MODEL #6810 / 6820 PUSHPLATE FEATURES:
1-1/2" x 4" SOLID ALUMINUM PUSHPLATE WITH "PUSH TO EXIT" ENGRAVED SIGNAGE.

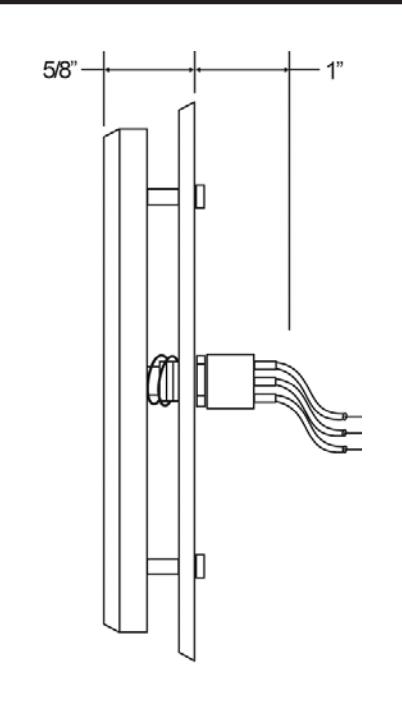

NARROW MULLION STYLE SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

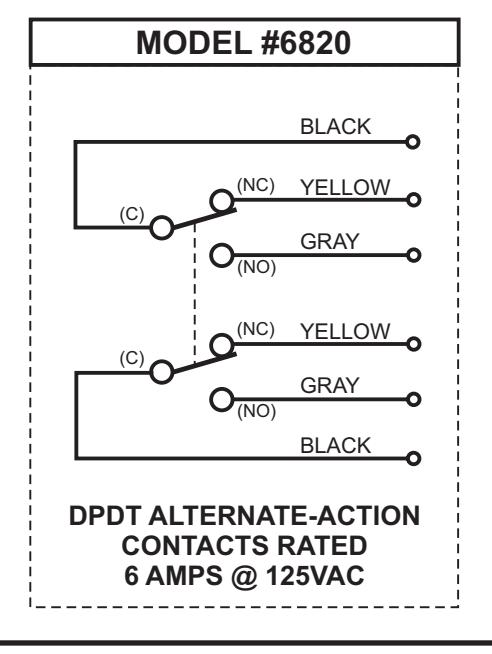

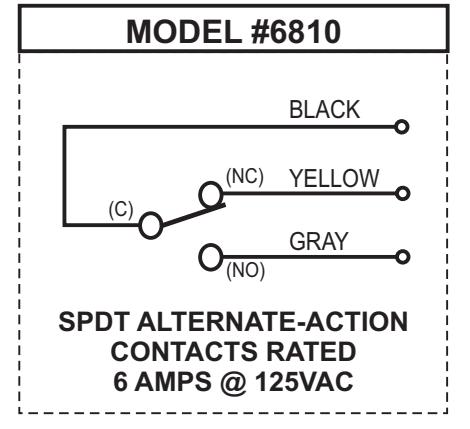

6810 - SPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC 6820 - DPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | ||
|---|---|---|---|
| MJL | 02/20/06 | ||
| CHK'D: | Date: | ||
| ; | JAS | 02/20/06 | |
| CHK'D: | Date: | ||
| A DDV #E | ١- | Date: | |
| APPV'C | JAS | 02/20/06 |
6810 / 6820 PUSHPLATE NARROW
| Page | Scale: | Size: | Drawing #: | REV: |
|---|---|---|---|---|
| 1 Of 1 | A | 600307 | | — |

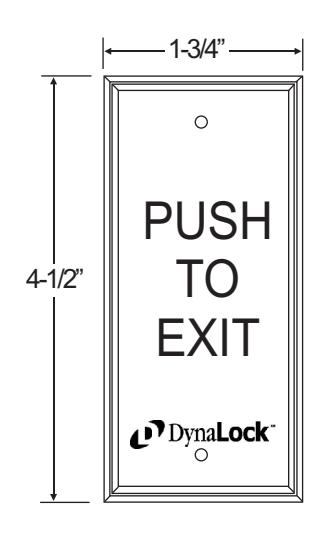

SPECIFICATIONS
WIRING INFORMATION

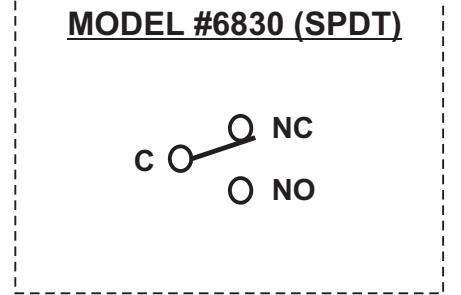

MODEL #6840 (DPDT) O NO O<sub>NO</sub>

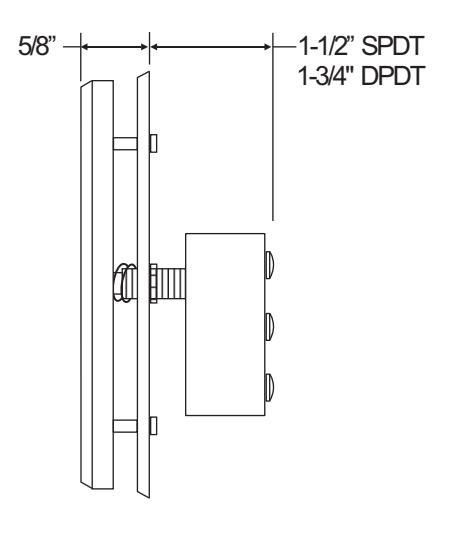

DYNALOCK MODEL #6830 / 6840 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH "PUSH TO FXIT" FNGRAVED SIGNAGE
NARROW MULLION STYLE SOLID ALUMINUM FACEPLATE.
LABELED SCREW TERMINAL CONNECTIONS
6830 - SPDT / MOMENTARY CONTACTS, RATED 15 AMPS @ 125VAC 6840 - DPDT / MOMENTARY CONTACTS, RATED 10 AMPS @ 125VAC
| DynaLock |
|---|
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | |||
|---|---|---|---|---|
| MJL | 06/09/08 | |||
| CHK'D: | Date: | |||
| 5 | JAS | 06/10/08 | ||
| CHK'D: | Date: | |||
| APPV'D | ): | Date: | ||
6830 / 6840 PUSHPLATE NARROW
Page 1 Of 1
Size: Drawing #: 600308
