DynaLock 6755 6765 6775 6785 6795 Specifications and Wiring Information
Open the original PDF document
View PDFSPECIFICATIONS
WIRING INFORMATION

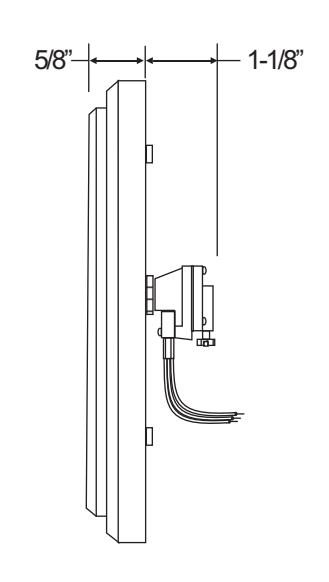

DYNALOCK MODEL #6755 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH 2-60 SECOND TIME DELAYED MOMENTARY CONTACTS WITH ENGRAVED BLUE HANDICAPPED SYMBOL
SINGLE GANG RECESSED STYLE SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.
SCHEMATIC
MOMENTARY TIME DELAYED CONTACTS RATED 10 AMPS @ 120VAC PTD / FORM Z
TIME DELAY ADJUSTMENT
TIME DELAY ADJUSTMENT KNOB
TURN CW TO INCREASE TURN CCW TO DECREASE
TIME DELAYADJUSTMENT RANGE = 2 - 60 SECONDS
DynaLock
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | ||
|---|---|---|---|
| MJL | 08/25/08 | ||
| CHK'D: | Date: | ||
| JAS | 08/29/08 | ||
| CHK'D: | Date: | ||
| APPV'D | ): | Date: | |
Title
6755 PUSHPLATE, SINGLE GANG
Page 1 Of 1
cale: Size:
600374 <sup>wing #:</sup>
REV:
SPECIFICATIONS
WIRING INFORMATION

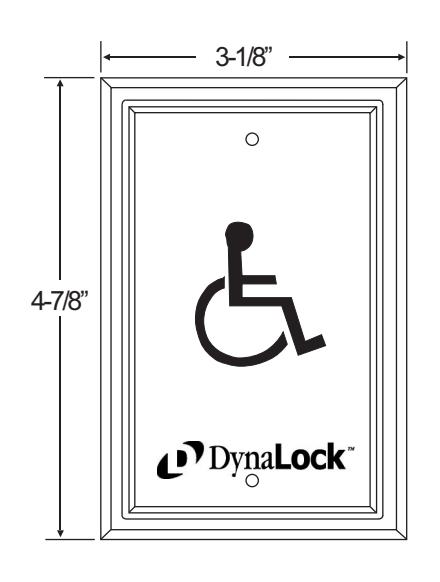

DYNALOCK MODEL #6765 / 6775 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH ENGRAVED BLUE HANDICAPPED SYMBOL
SINGLE GANG RECESSED STYLE SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

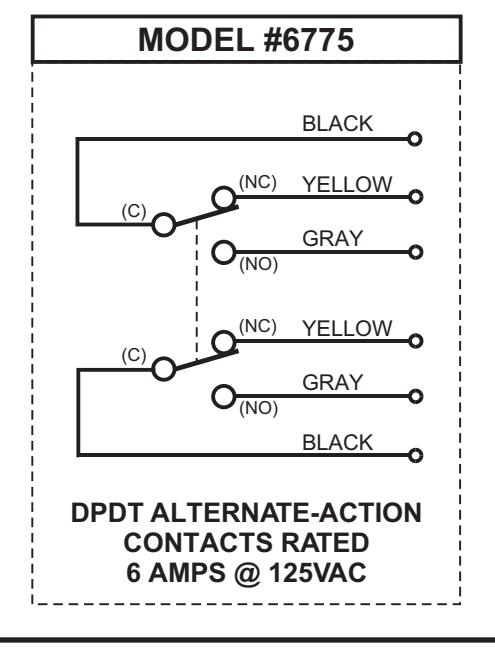

6765 - SPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC 6775 - DPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC
MODEL #6765 BLACK SPDT ALTERNATE-ACTION CONTACTS RATED 6 AMPS @ 125VAC
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | |||
|---|---|---|---|---|
| MJL | 08/25/08 | |||
| • | CHK'D: | JAS |
Date:
08/29/08 |
|
| CHK'D: | Date: | |||
| APPV'D: | Date: | |||
6765 / 6775 PUSHPLATE SINGLE GANG
Size: Drawing #: 1 Of 1
Page
600375
SPECIFICATIONS
WIRING INFORMATION
MODEL #6795 (DPDT) c O NC O NO c O NC O NO

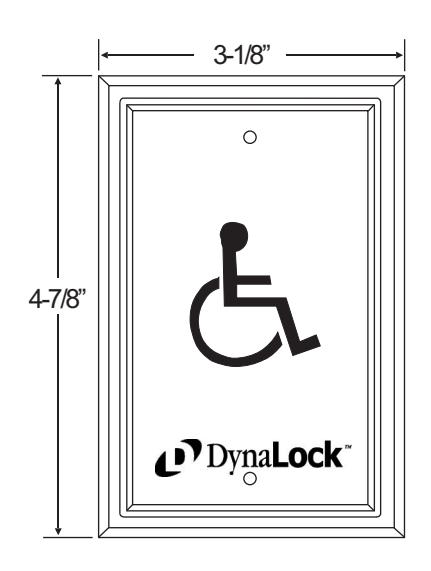

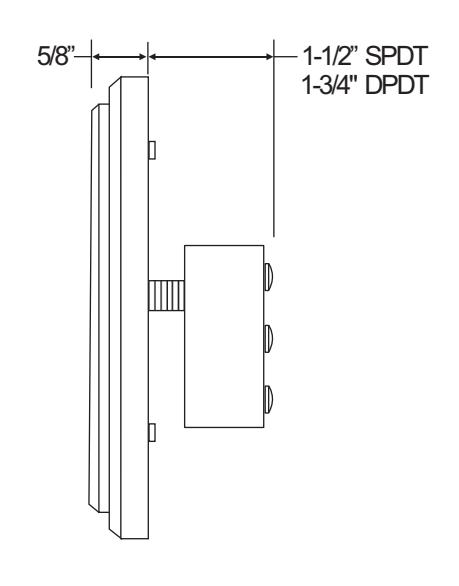

DYNALOCK MODEL #6785 / 6795 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH ENGRAVED BI UE HANDICAPPED SYMBOL
SINGLE GANG RECESSED STYLE SOLID ALUMINUM FACEPLATE.
LABELED SCREW TERMINAL CONNECTIONS
6785 - SPDT / MOMENTARY CONTACTS, RATED 15 AMPS @ 125VAC 6785 - DPDT / MOMENTARY CONTACTS, RATED 10 AMPS @ 125VAC
| DynaLock |
|---|
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| MJL | 08/25/08 | ||
|---|---|---|---|
| CHK'D: | JAS |
Date:
08/29/08 |
|
| ' | | CHK'D: | Date: | |
| A DD\ #E | \ | Deter | |
| APPV'C | ): | Date: | |
Date:
DRWN:
6785 / 6795 PUSHPLATE SINGLE GANG
| ge | Scale: | Size: | Drawing #: |
| l Of 1 | Α |
600376
