DynaLock 6750 6751 6752 6753 6754 Specifications and Wiring Information
Open the original PDF document
View PDFSPECIFICATIONS
WIRING INFORMATION

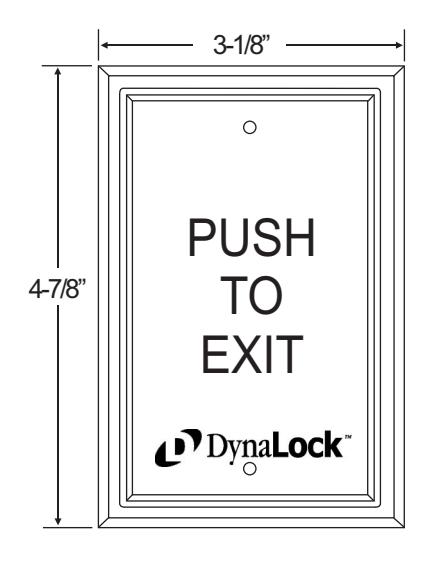

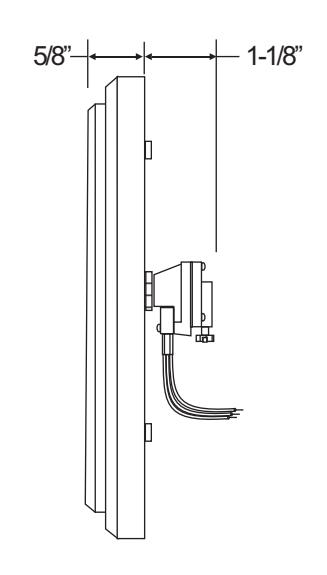

DYNALOCK MODEL #6750 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH 2-60 SECOND TIME DELAYED MOMENTARY CONTACTS AND "PUSH TO EXIT" ENGRAVED SIGNAGE.
SINGLE GANG RECESSED STYLE SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

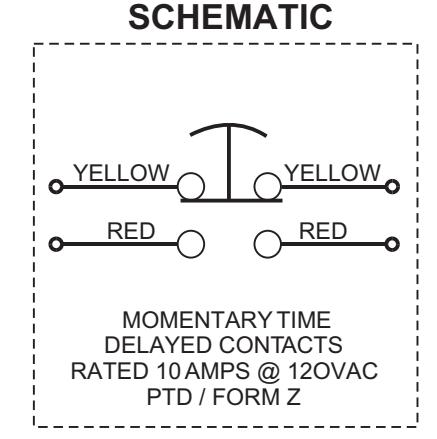

TIME DELAY ADJUSTMENT
TIME DELAY ADJUSTMENT KNOB
TURN CW TO INCREASE TURN CCW TO DECREASE
TIME DELAYADJUSTMENT RANGE = 2 - 60 SECONDS
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | ||
|---|---|---|---|
| MJL | 08/25/08 | ||
| CHK'D: | JAS |
Date:
08/29/08 |
|
| CHK'D: | Date: | ||
| APPV'C | ): | Date: | |
| CHK'D: |
MJL
CHK'D: JAS |
||
Title
6750 PUSHPLATE, SINGLE GANG
| Page | • | ||
|---|---|---|---|
| 1 | Of | 1 |
Scale:
ize: Drawing #
600371
REV:
SPECIFICATIONS
WIRING INFORMATION

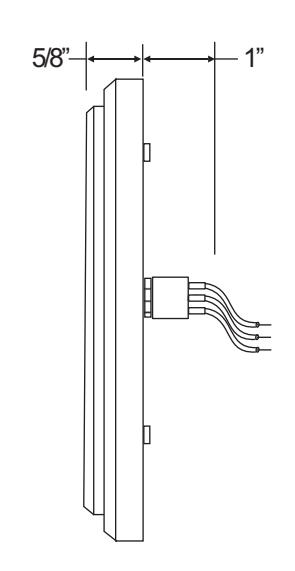

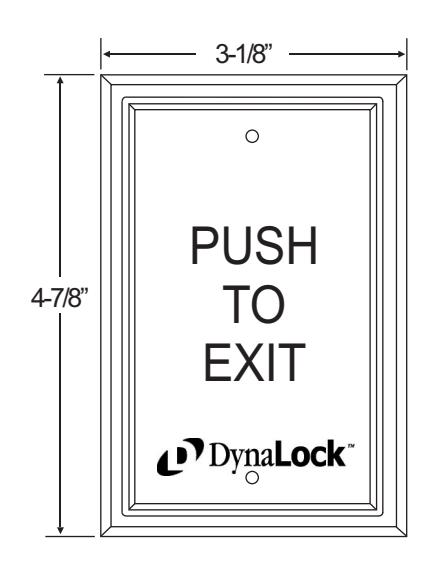

DYNALOCK MODEL #6751 / 6752 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH "PUSH TO EXIT" ENGRAVED SIGNAGE.
SINGLE GANG RECESSED STYLE SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

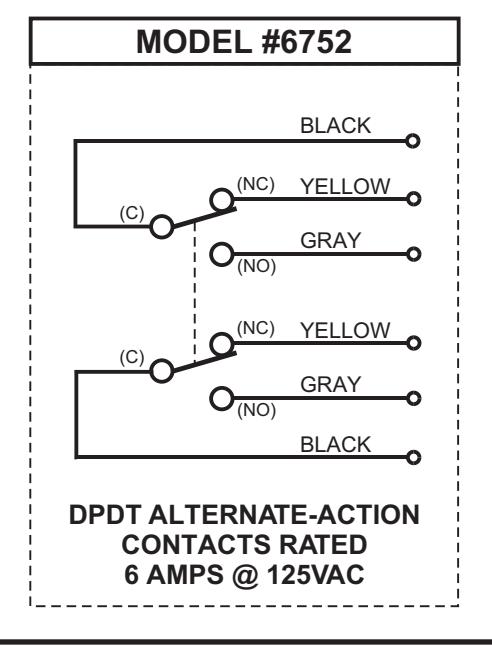

6751 - SPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC 6752 - DPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC
MODEL #6751 BLACK SPDT ALTERNATE-ACTION CONTACTS RATED 6 AMPS @ 125VAC
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | |||
|---|---|---|---|---|
| MJL | 08/25/08 | |||
| , | CHK'D: | JAS |
Date:
08/29/08 |
|
| CHK'D: | Date: | |||
| APPV'D | ): | Date: | ||
Page
6751 / 6752 PUSHPLATE SINGLE GANG
Size: Drawing #: 1 Of 1
600372
SPECIFICATIONS
WIRING INFORMATION
MODEL #6753 (SPDT) c O NC O NO
MODEL #6754 (DPDT) c O NC O NO c O NC O NO

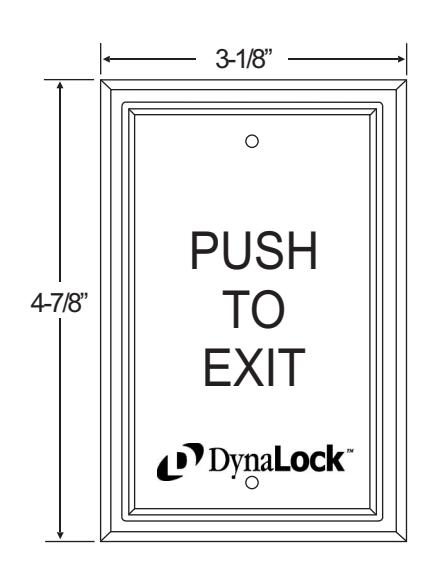

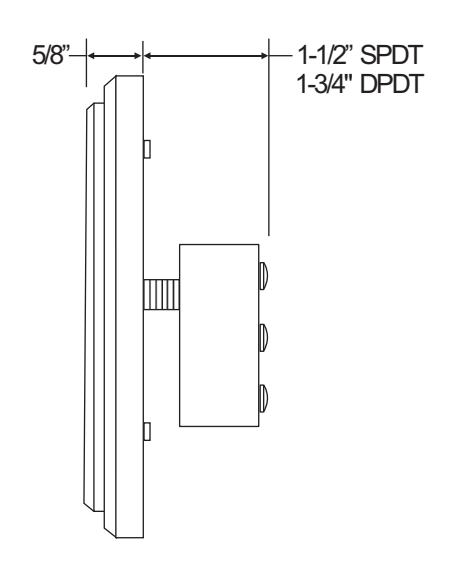

DYNALOCK MODEL #6753 / 6754 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH "PUSH TO EXIT" ENGRAVED SIGNAGE
SINGLE GANG RECESSED STYLE SOLID ALUMINUM FACEPLATE.
LABELED SCREW TERMINAL CONNECTIONS
6753 - SPDT / MOMENTARY CONTACTS, RATED 15 AMPS @ 125VAC 6754 - DPDT / MOMENTARY CONTACTS, RATED 10 AMPS @ 125VAC
| DynaLoc | k |
|---|
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DKWN: | Date: | ||
|---|---|---|---|
| MJL | 08/25/08 | ||
| CHK'D: | Date: | ||
| ; | 0 | JAS | 08/29/08 |
| CHK'D: | Date: | ||
| APPV'D | ): | Date: | |
6753 / 6754 PUSHPLATE SINGLE GANG
| Page | • | |||
|---|---|---|---|---|
| 1 | 1 | Of | 1 |
Size:
Size: Drawing #: 600373
REV:
