DynaLock 6705 6715 6725 6735 6745 Specifications and Wiring Information
Open the original PDF document
View PDFSPECIFICATIONS
WIRING INFORMATION

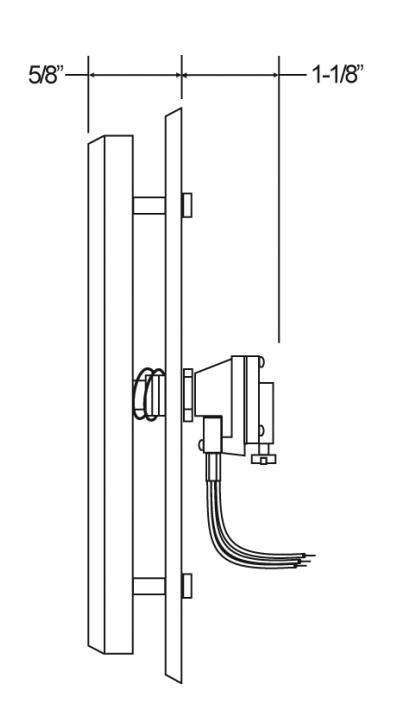

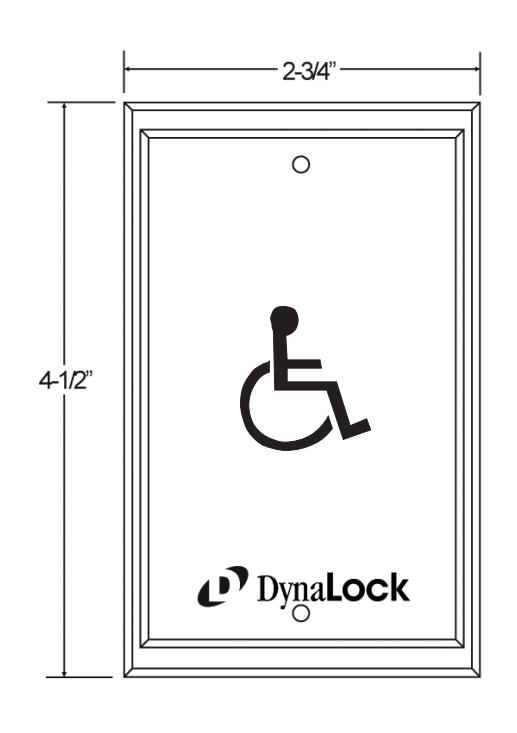

DYNALOCK MODEL #6705 PUSHPLATE FEATURES:
2-5/8" x 4" SOLID ALUMINUM PUSHPLATE WITH 2-60 SECOND TIME DELAYED MOMENTARY CONTACTS AND ENGRAVED BLUE HANDICAPPED SYMBOL
SINGLE GANG SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.
SCHEMATIC
MOMENTARY TIME DELAYED CONTACTS RATED 10 AMPS @ 120VAC PTD / FORM Z
TIME DELAY ADJUSTMENT
TIME DELAY ADJUSTMENT KNOB
TURN CW TO INCREASE TURN CCW TO DECREASE
TIME DELAYADJUSTMENT RANGE = 2 - 60 SECONDS
DynaLock
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | ||
|---|---|---|---|
| MJL | 08/27/08 | ||
| CHK'D: | JAS |
Date:
08/29/08 |
|
| CHK'D: | Date: | ||
| APPV'D: | Date: | ||
Title
6705 PUSHPLATE, SINGLE GANG
Page 1 Of 1
ale: Size:
* 600387
REV:
SPECIFICATIONS
WIRING INFORMATION

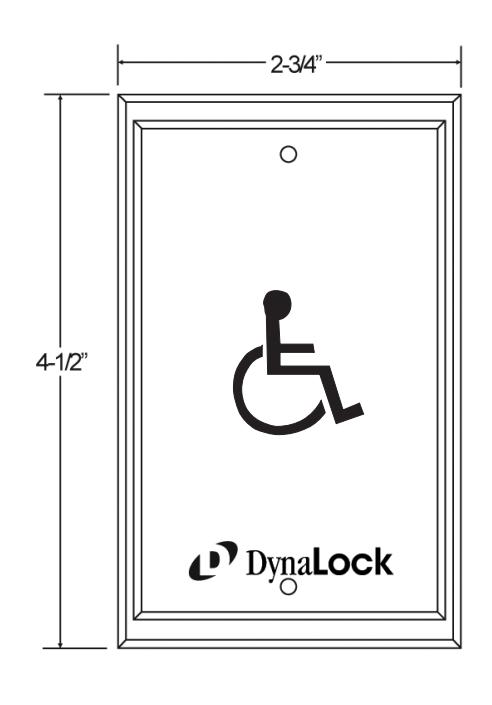

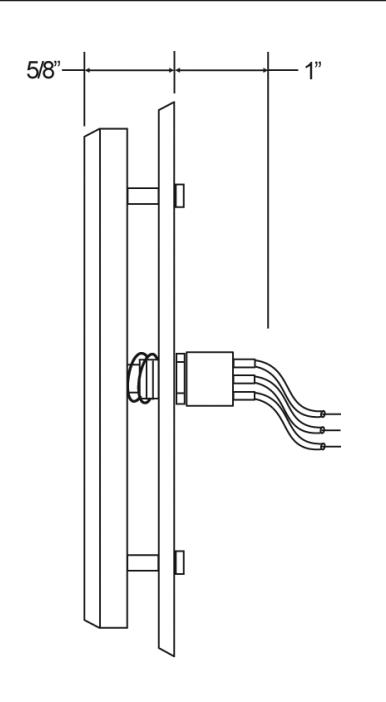

DYNALOCK MODEL #6715 / 6725 PUSHPLATE FEATURES:
2-5/8" x 4" SOLID ALUMINUM PUSHPLATE WITH ENGRAVED BLUE HANDICAPPED SYMBOL
SINGLE GANG SOLID ALUMINUM FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

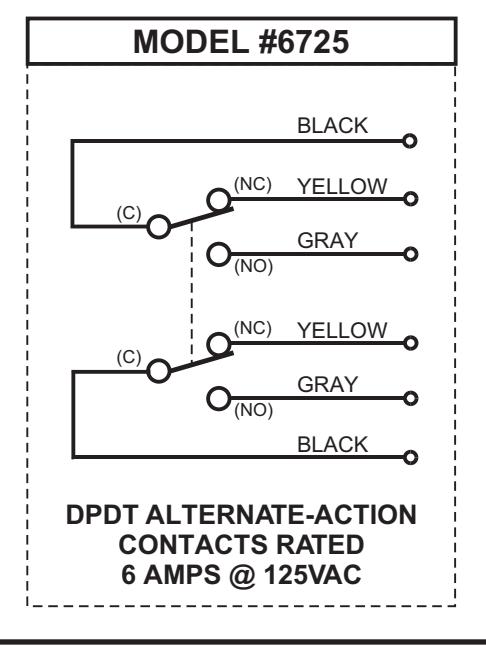

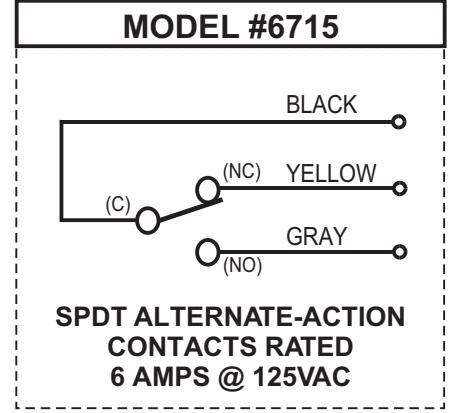

6715 - SPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC 6725 - DPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DRWN: | Date: | |||
|---|---|---|---|---|
| MJL | 08/27/08 | |||
| , | CHK'D: | JAS |
Date:
08/29/08 |
|
| CHK'D: | Date: | |||
| APPV'D: | Date: | |||
6715 / 6725 PUSHPLATE SINGLE GANG
Page Scale: Size: Dr.
Size: Drawing #: 60
600388
KEV:
SPECIFICATIONS
WIRING INFORMATION
MODEL #6745 (DPDT) c O NC O NO C O NC O NC

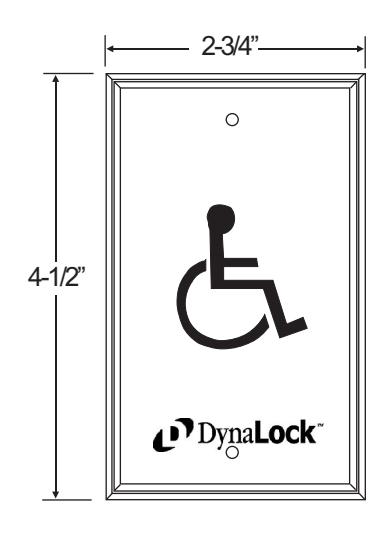

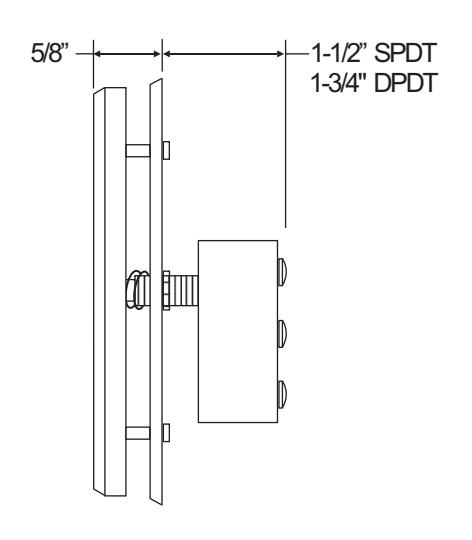

DYNALOCK MODEL #6735 / 6745 PUSHPLATE FEATURES:
SOLID ALUMINUM PUSHPLATE WITH ENGRAVED BI UE HANDICAPPED SYMBOL
SINGLE GANG SOLID ALUMINUM FACEPLATE.
LABELED SCREW TERMINAL CONNECTIONS

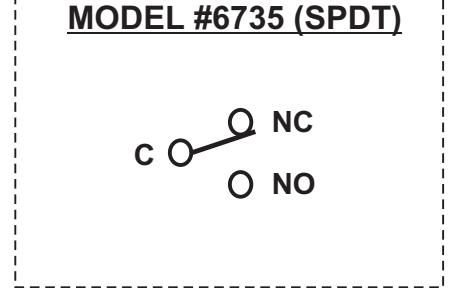

6735 - SPDT / MOMENTARY CONTACTS, RATED 15 AMPS @ 125VAC 6745 - DPDT / MOMENTARY CONTACTS, RATED 10 AMPS @ 125VAC
DynaLock
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| DICAMIA. | Date. | |||
|---|---|---|---|---|
| MJL | 08/27/08 | |||
| , | | CHK'D: | JAS |
Date:
08/29/08 |
|
| CHK'D: | Date: | |||
| APPV'D: | Date: | |||
DDWN.
6735 / 6745 PUSHPLATE SINGLE GANG
Page 1 Of 1
Size
Size: Drawing #:
600389
REV:
