SPECIFICATIONS

<u>DYNALOCK MODEL #6337, 6338 UNDER-DESK PUSH BUTTONS FEATURES</u>:

5/8" DIA. GREEN PLASTIC BUTTONS, ON BRUSHED ALUMINUM MINIATURE SURFACE- MOUNT BOX.

7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

SPDT CONTACTS RATED 5 AMPS @ 125VAC. 6337 IS ALTERNATE-ACTION/MAINTAINED. 6338 IS MOMENTARY-ACTION.

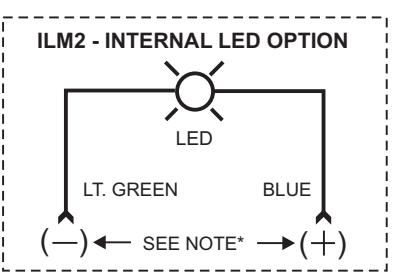

OPTIONAL ILLUMINATED BUTTON ( 'ILM2' OPTION, AS ORDERED ). SEE WIRING INFORMATION FOR DETAILS.

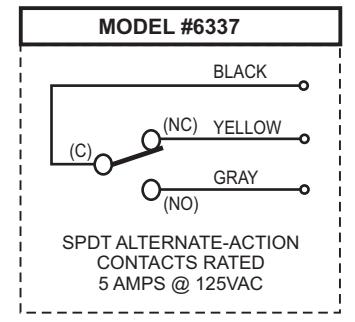

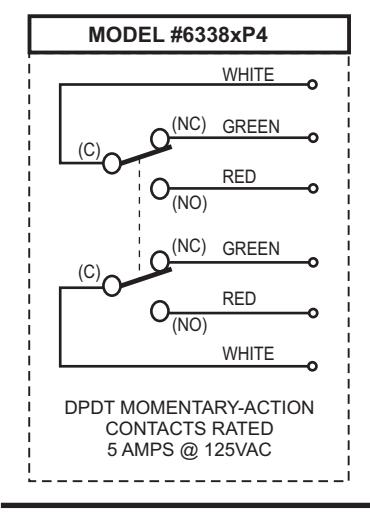

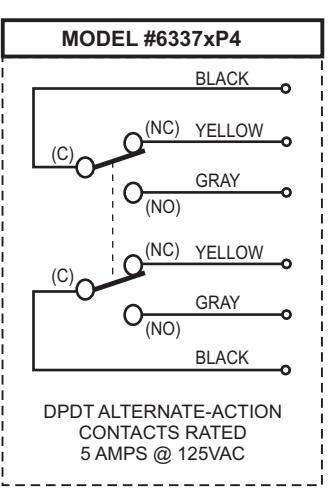

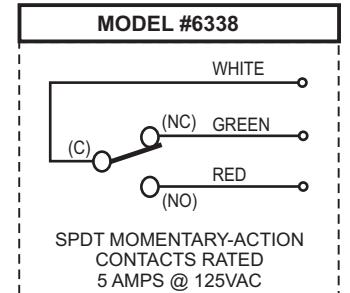

WIRING INFORMATION

*NOTE: ILM OPTION VOLTAGE ____ 12VDC ____ 24VDC

TITLE

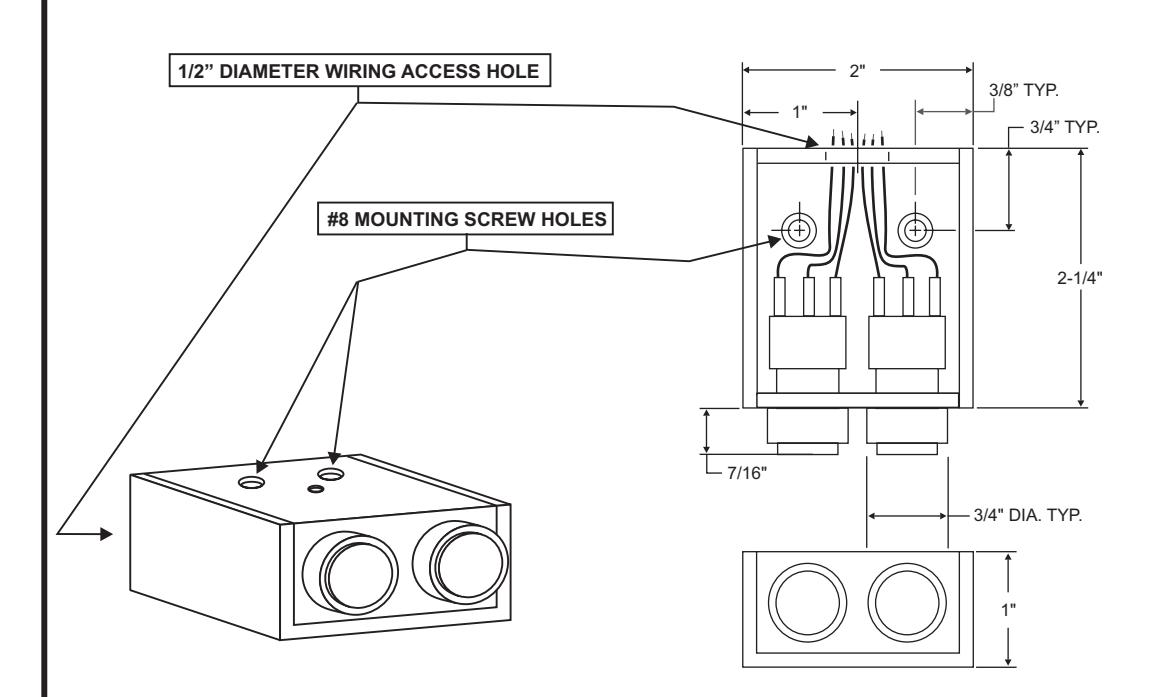

MODEL #6337, #6338 UNDER-DESK DOUBLE PUSH BUTTONS

DRN. BY MJL DATE 09/30/05 SCALE

DWG. NO. 600270
