DynaLock 6335 6336 Series Installation Instructions

Open the original PDF document

View PDF

SPECIFICATIONS

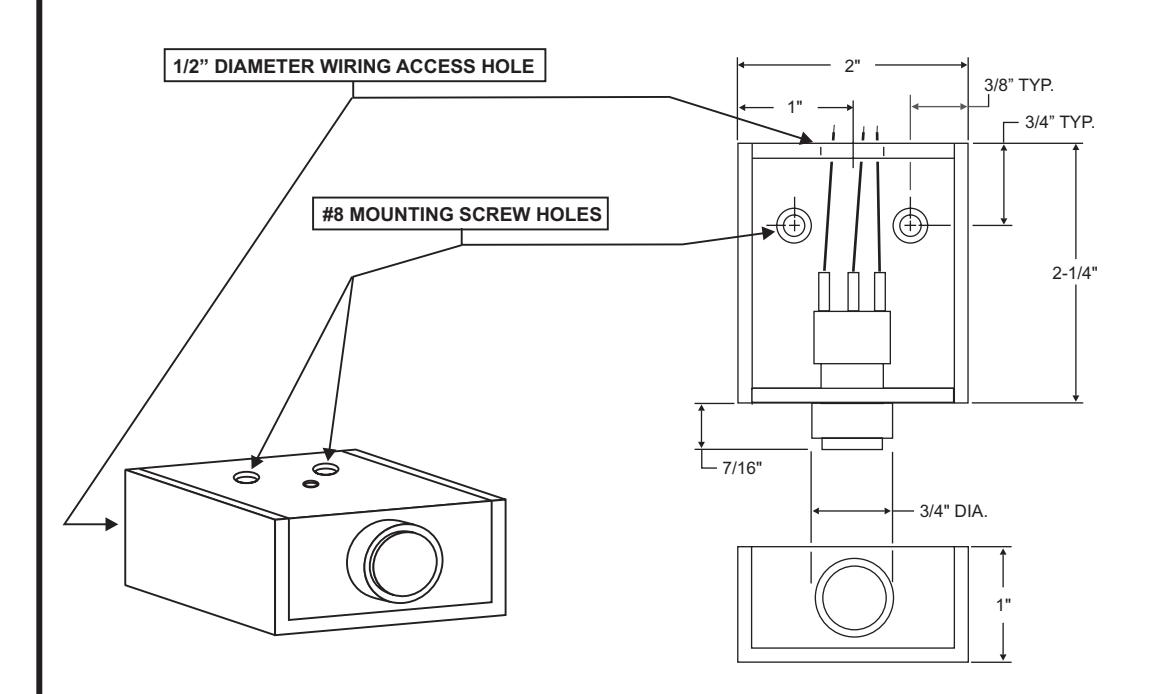

<u>DYNALOCK MODEL #6335, 6336 UNDER-DESK PUSH BUTTONS FEATURES</u>:

5/8" DIA. GREEN PLASTIC BUTTON, ON BRUSHED ALUMINUM MINIATURE SURFACE- MOUNT BOX.

7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

SPDT CONTACTS RATED 5 AMPS @ 125VAC. 6335 IS ALTERNATE-ACTION/MAINTAINED. 6336 IS MOMENTARY-ACTION

OPTIONAL ILLUMINATED BUTTON ( 'ILM' OPTION, AS ORDERED ). SEE WIRING INFORMATION FOR DETAILS.

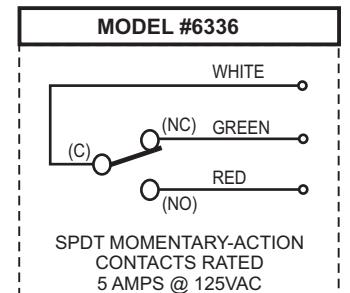

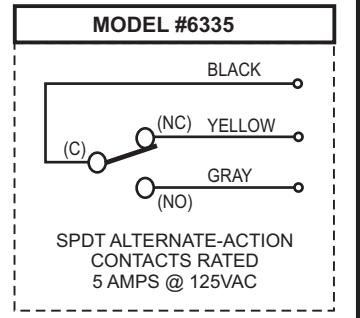

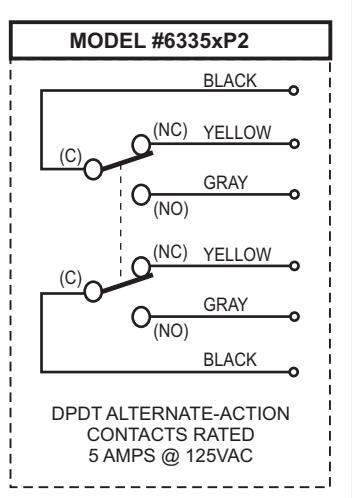

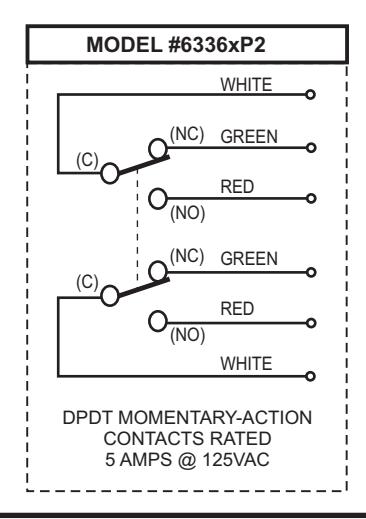

WIRING INFORMATION

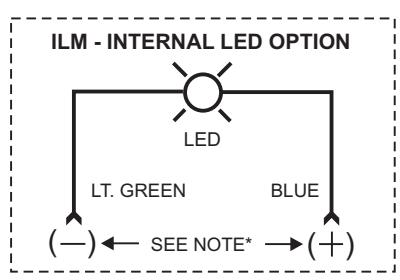

*NOTE: ILM OPTION VOLTAGE _____ 12VDC ____

24VDC

TITLE

MODEL #6335, #6336 UNDER-DESK PUSH BUTTONS

DRN. BY MJL DATE 09/30/05 SCALE ——

DWG. NO. 600251-A
