DynaLock 6282 Series Installation Instructions
Open the original PDF document
View PDFSPECIFICATIONS

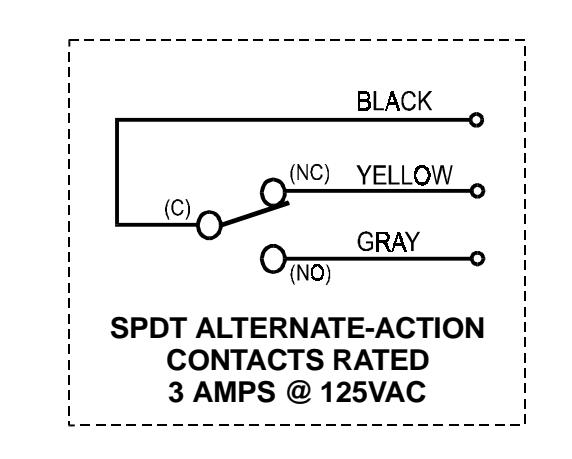

WIRING INFORMATION

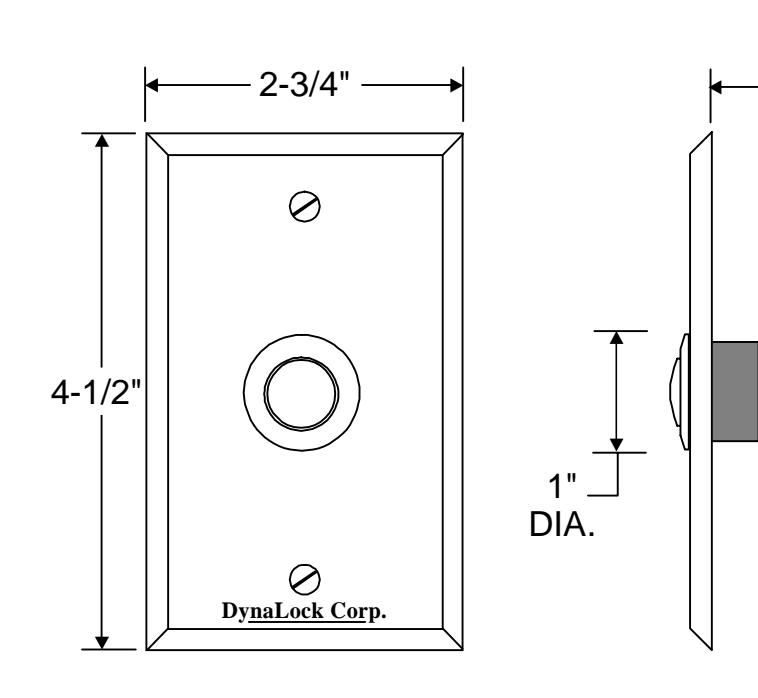

DYNALOCK #6282 HEAVY-DUTY VANDAL-RESISTANT PUSH BUTTON FEATURES:
1-3/4"
1" DIA. STAINLESS STEEL BUTTON ON SINGLE-GANG BRUSHED STAINLESS STEEL FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.
SPDT / ALTERNATE-ACTION CONTACTS, RATED 3 AMPS @ 125VAC
DynaLock Corp.
705 Emmett Street Forestville, CT 06010
TITLE
MODEL #6282 HEAVY-DUTY VANDAL-RESISTANT PUSH BUTTON
DRN. BY JAS
DATE 02/20/98 SCALE
DWG. NO.
600182
