DynaLock 6280 Series Installation Instructions
Open the original PDF document
View PDFSPECIFICATIONS

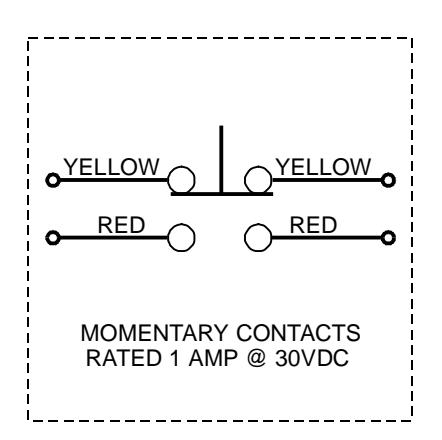

WIRING INFORMATION
DYNALOCK #6280 HEAVY-DUTY VANDAL-RESISTANT PUSH BUTTON FEATURES:

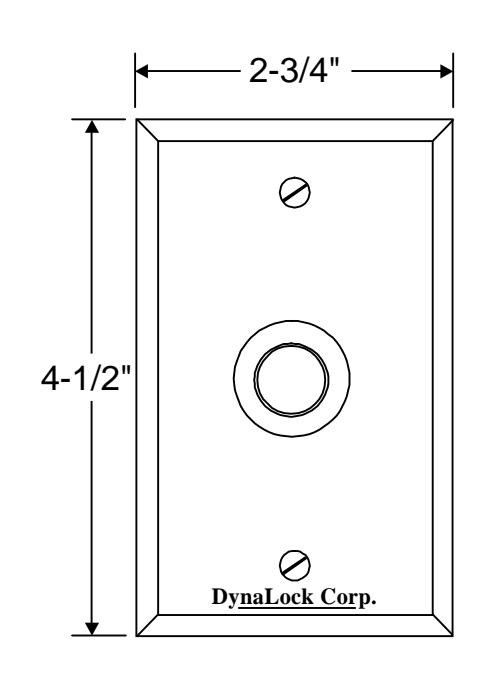

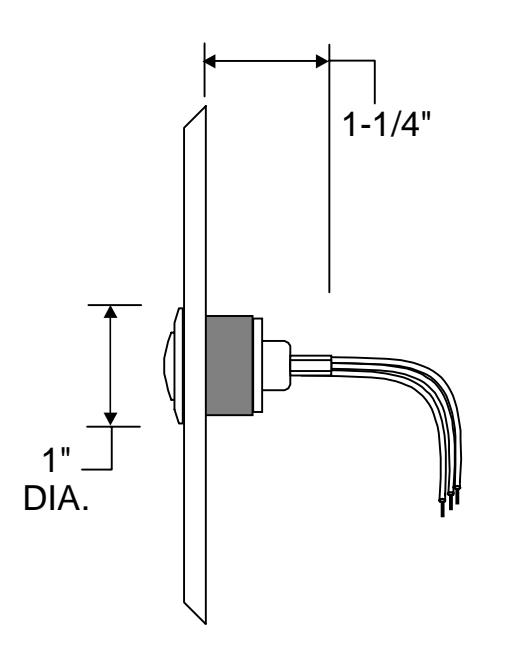

1" DIA. STAINLESS STEEL BUTTON ON SINGLE-GANG BRUSHED STAINLESS STEEL FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.
MOMENTARY-ACTION CONTACTS, RATED 1 AMP @ 30VDC
DynaLock Corp.
705 Emmett Street Forestville, CT 06010
TITLE
MODEL #6280 HEAVY-DUTY VANDAL-RESISTANT PUSH BUTTON
DRN. BY JAS DATE 02/20/98
SCALE
DWG. NO.
600180
