DynaLock 6275 Series Installation Instructions
Open the original PDF document
View PDFSPECIFICATIONS WIRING INFORMATION
YELLOWREDYELLOWRED MOMENTARY TIMEDELAYED CONTACTSRATED 10 AMPS @ 12OVAC
TIME DELAY ADJUSTMENT

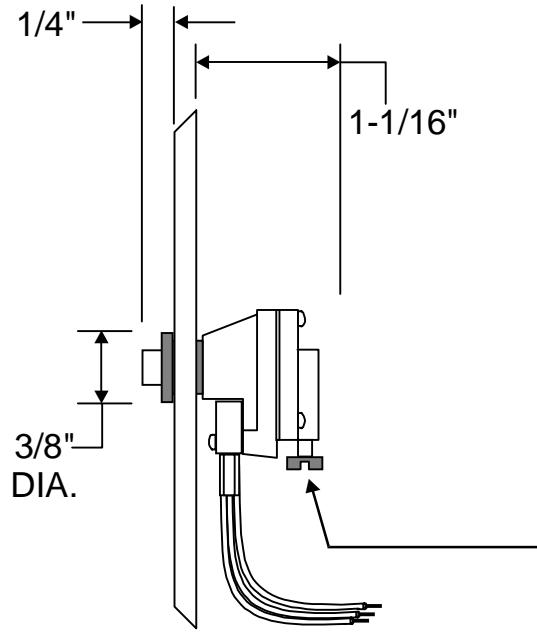

TIME DELAY ADJUSTMENT KNOB
TURN CW TO INCREASETURN CCW TO DECREASE
TIME DELAY ADJUSTMENTRANGE = 2 - 60 SECONDS
DYNALOCK #6275 TIME DELAY PUSH BUTTON FEATURES:

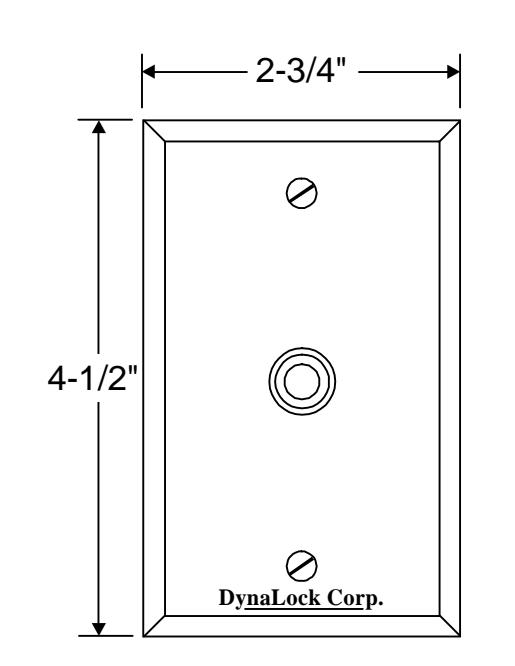

3/8" DIA. STAINLESS STEEL BUTTON ON SINGLE-GANGBRUSHED STAINLESS STEEL FACEPLATE.
7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.
ADJUSTABLE 2-60 SECOND MOMENTARY TIME DELAYEDCONTACTS RATED 10 AMPS @ 120VAC.
DynaLock Corp.
705 Emmett StreetForestville, CT 06010
TITLE
MODEL #6275 TIME DELAY PUSH BUTTON
DRN. BY JAS
DATESCALE 02/18/98
DWG. NO.
600179
