DynaLock 6270 Series Installation Instructions
Open the original PDF document
View PDF

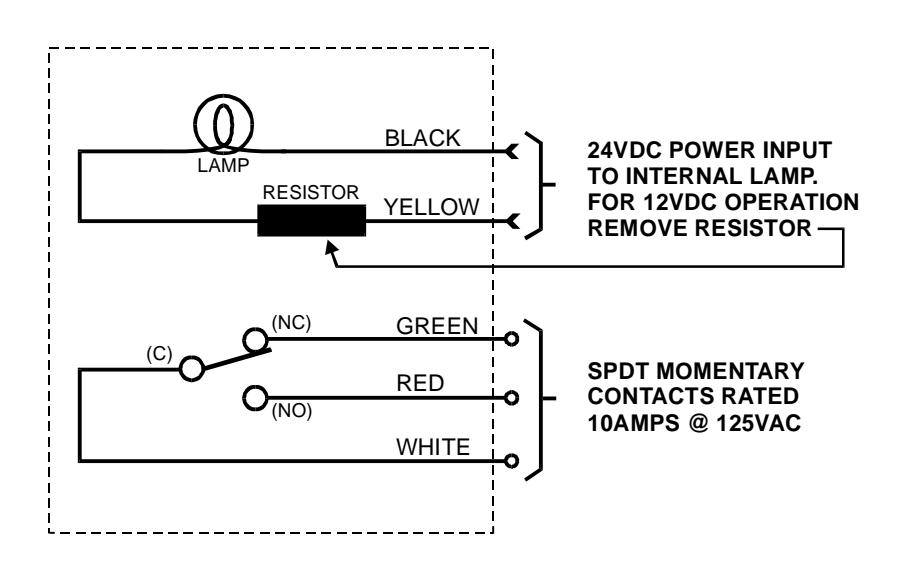

SCHEMATIC
HOW TO REPLACE THE INTERNAL LAMP

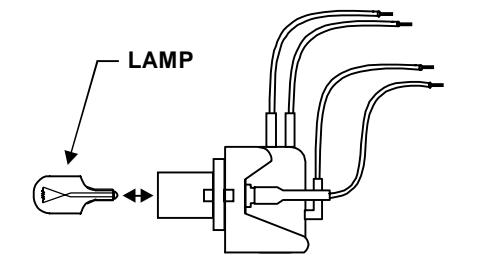

2. REMOVE THE PLUG-IN LAMP FROM THE SOCKET ON THE FRONT OF THE CONTACT BLOCK ASSEMBLY.

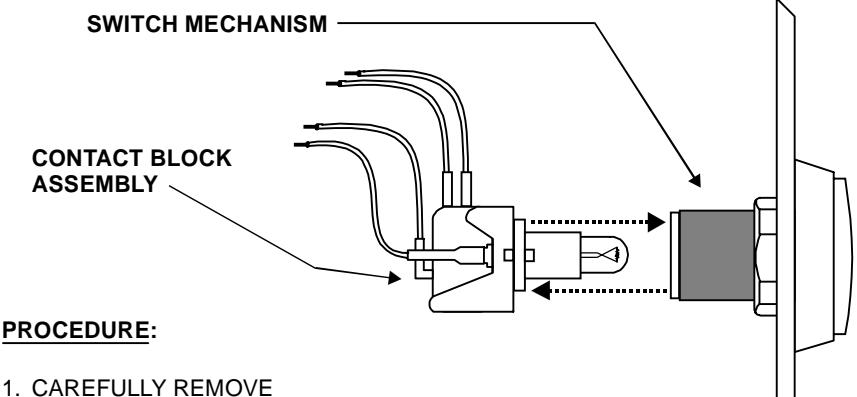

THE SNAP-IN CONTACT BLOCK ASSEMBLY FROM THE REAR OF THE SWITCH
MECHANISM.
3. INSTALL A NEW LAMP ( DYNALOCK PART #600157 OR GENERIC PART #658 / TYPE T3-1/4 WEDGE BASE LAMP ), AND RE-ASSEMBLE THE CONTACT BLOCK ASSEMBLY ONTO THE SWITCH MECHANISM.

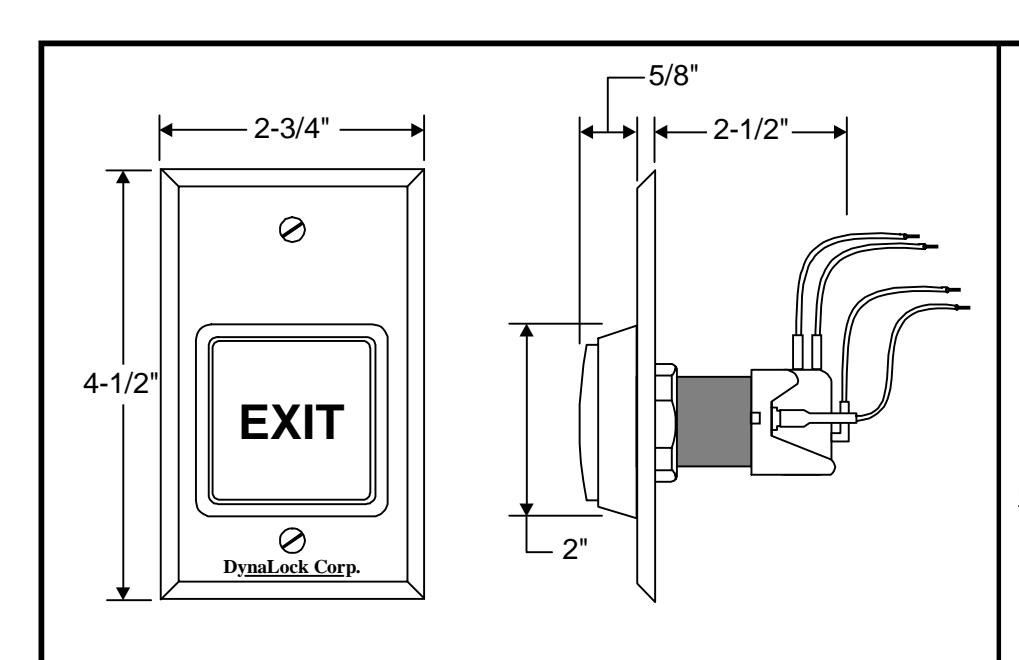

#6270 ILLUMINATED SQUARE PUSHBUTTON FEATURES:
2" SQUARE ILLUMINATED RED PUSHBUTTON WITH "EXIT" SIGNAGE IN 3/8" BLACK LETTERS.
SPDT MOMENTARY CONTACTS RATED 10 AMPS @ 125VAC, AND REPLACEABLE DUAL-VOLTAGE 12VDC / 24VDC INTERNAL LAMP.
SINGLE-GANG BRUSHED STAINLESS STEEL FACEPLATE.
DynaLock Corp.
705 Emmett Street Forestville, CT 06010
TITLE
MODEL #6270 ILLUMINATED SQUARE PUSH BUTTON
| DRN. B | Y JAS |
|---|---|
| DATE | 02/06/98 |
| SCALE |
600159
