DynaLock 6230 Series Installation Instructions
Open the original PDF document
View PDFSPECIFICATIONS

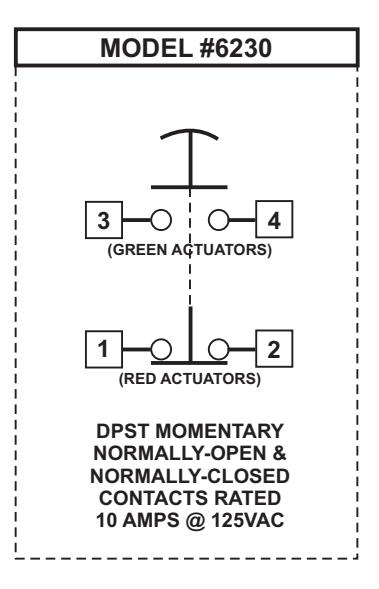

WIRING INFORMATION
DYNALOCK MODEL #6230PALM BUTTON FEATURES:

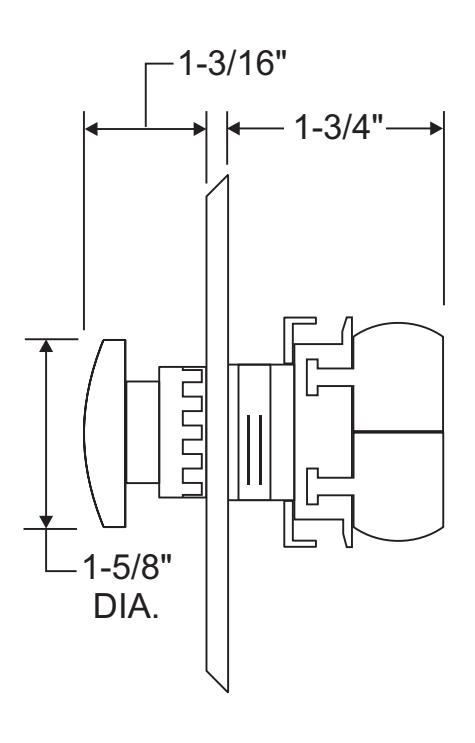

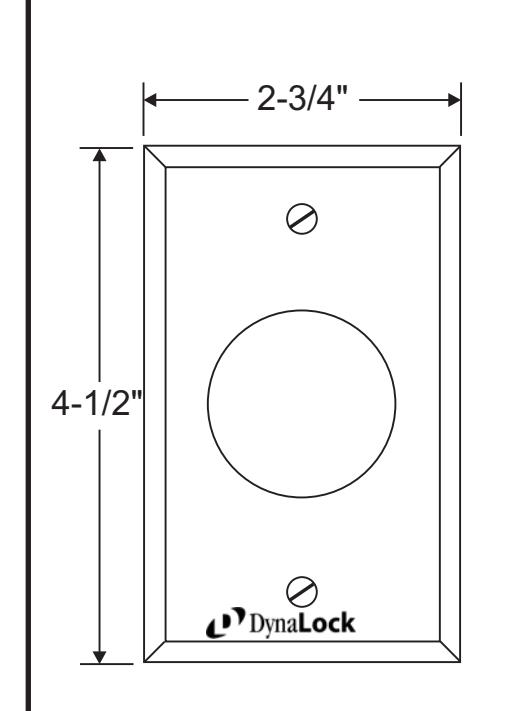

1-5/8" DIA. RED PLASTIC MUSHROOM BUTTON ON SINGLE-GANG BRUSHED STAINLESS STEEL FACEPLATE.
COMBINATION-HEAD SCREW TERMINAL CONNECTORS.
DPST: (1) NORMALLY-OPEN CONTACT & (1) NORMALLY-CLOSED CONTACT
RATED 10 AMPS @ 125VAC
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
| DRWN: | MJL | Date: 11/10/05 |
|---|---|---|
| CHK'D: | Date: | |
| CHK'D: | Date: | |
| APPV'D | ): | Date: |
6230 PALM BUTTON
Page Scale: Size: Drawing #:
600271
