SPECIFICATIONS

WIRING INFORMATION

DYNALOCK MODEL #6211, #6221 PALM BUTTONS FEATURES:

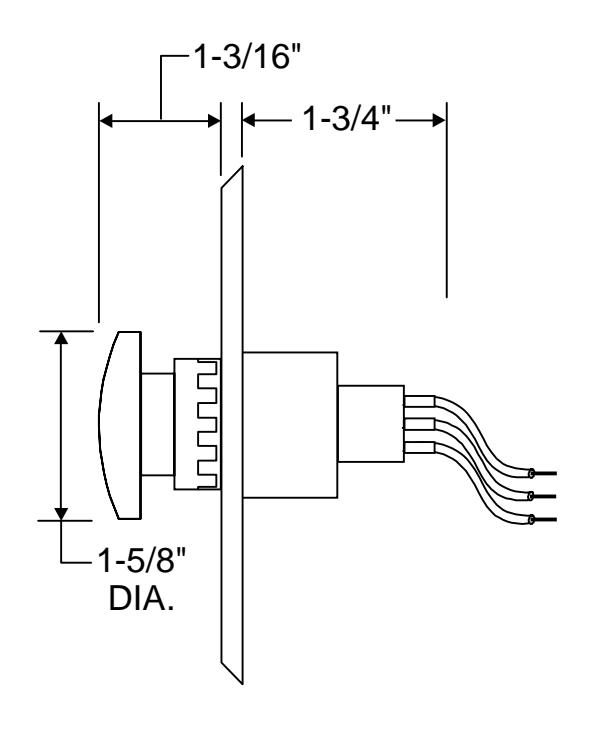

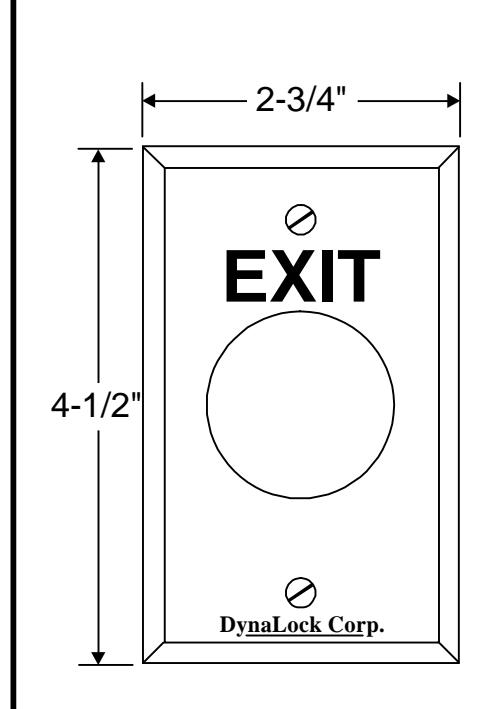

1-5/8" DIA. RED PLASTIC MUSHROOM BUTTON ON SINGLE-GANG BRUSHED STAINLESS STEEL FACEPLATE, WITH "EXIT" SIGNAGE SILKSREENED IN RED 1/2" LETTERS.

7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

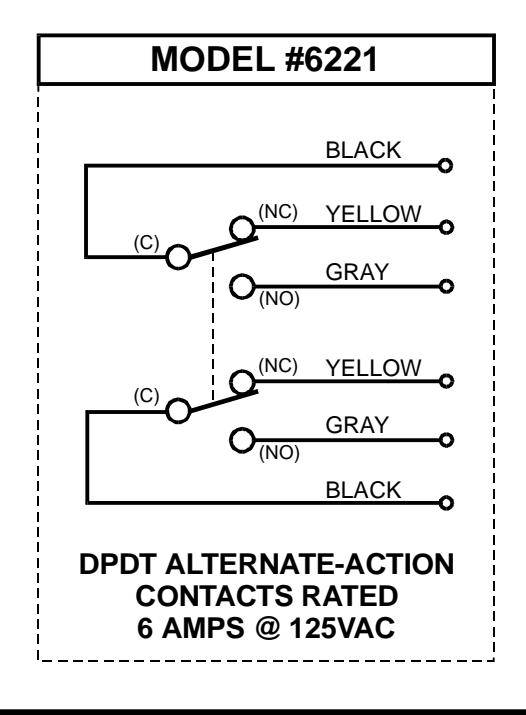

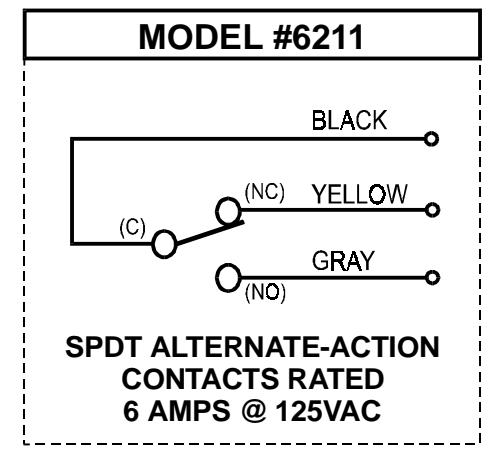

6211 - SPDT / ALTERNATE-ACTION CONTACTS, RATED 6 AMPS @ 125VAC 6221 - DPDT / ALTERNATE-ACTION CONTACTS. RATED 6 AMPS @ 125VAC

DynaLock Corp.

705 Emmett Street Forestville, CT 06010

TITLE

MODEL #6211, #6221 PALM BUTTONS

DRN. BY JAS DATE 06/16/98 SCALE

600164
