DynaLock 6170 Series Installation Instructions
Open the original PDF document
View PDFSPECIFICATIONS
WIRING INFORMATION

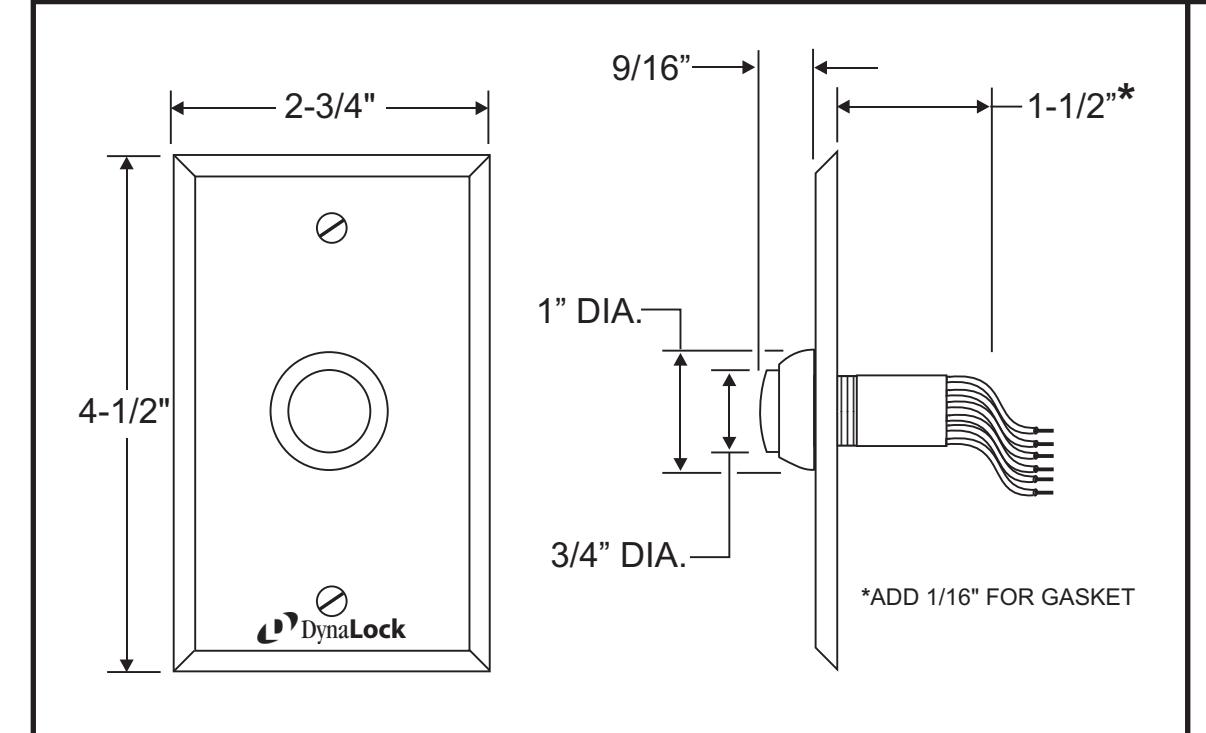

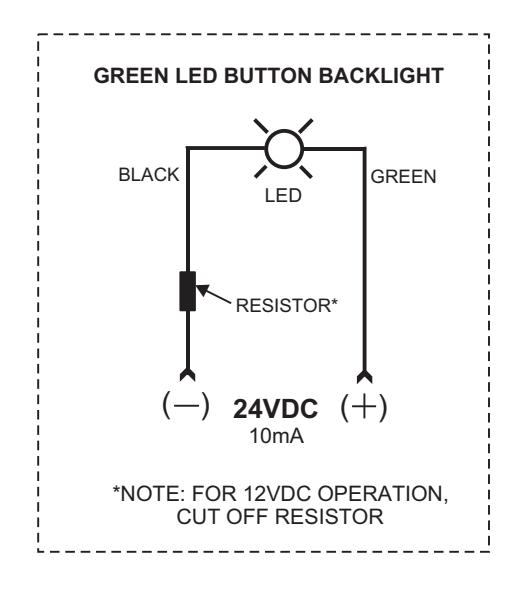

3/4" DIA. WHITE THERMOPLASTIC BUTTON ON SINGLE-GANG BRUSHED STAINLESS STEEL FACEPLATE (WITH SILKSCREENED SIGNAGE ON CERTAIN MODELS), WITH GREEN LED ILLUMINATED BUTTON
BUTTON ASSEMBLY CARRIES THE FOLLOWING RATINGS: WATERTIGHT TO IP68 (IMMERSION PROOF BEYOND 1 METER.) MOISTURE-PROOF TO IP64 (WATER SPLASHING FROM ANY DIRECTION SHALL HAVE NO HARMFUL EFFECT.) DUST-TIGHT TO IP64 (NO INGRESS OF DUST; COMPLETE PROTECTION AGAINST CONTACT.)

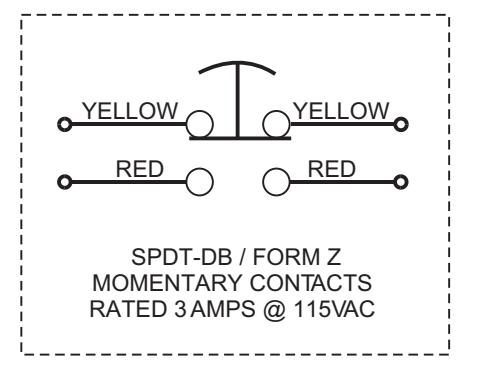

MOMENTARY SPDT-DB (FORM Z) CONTACTS, RATED 3 AMPS @ 115VAC. 7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.
TEMPERATURE RANGE: -67° F TO +185° F
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Installation Instructions
| MJL | 6/25/08 | |
|---|---|---|
| CHK'D: | Date: | |
| CHK'D: | Date: | |
| JAS | 6/30/08 | |
| APPV'D | : | Date: |
| JAS | 6/30/08 | |
Date:
Page
DRWN:
6170 SERIES WEATHERPROOF PUSHBUTTON
Size: Drawing #: 1 Of 1
600370
