DynaLock 6145 Series Installation Instructions

Open the original PDF document

View PDF

SPECIFICATIONS

4-9/16"-

3/8" 11/32" DIA. TYP.

DYNALOCK #6145 PUSH BUTTON FEATURES:

FOUR 5/8" DIA. GREEN PLASTIC BUTTONS ON TWO-GANG BRUSHED STAINLESS STEEL FACEPLATE.

7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

MOMENTARY (#6145M) OR ALTERNATE -ACTION (#6145A) CONTACTS, RATED 5 AMPS @ 125VAC.

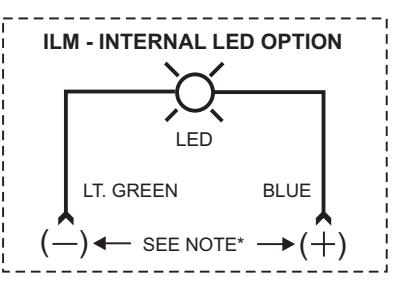

OPTIONAL ILLUMINATED BUTTON ('ILM' OPTION, AS ORDERED ). SEE WIRING INFORMATION FOR DETAILS.

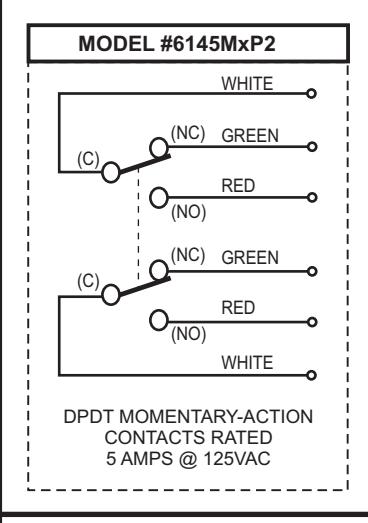

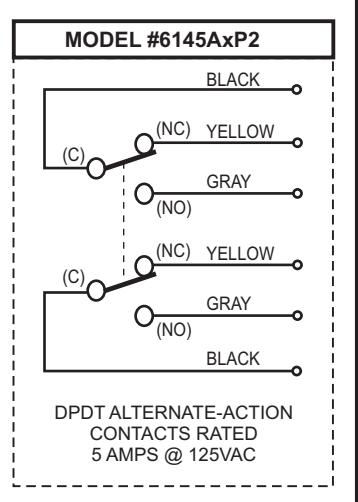

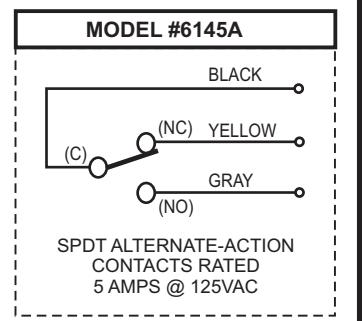

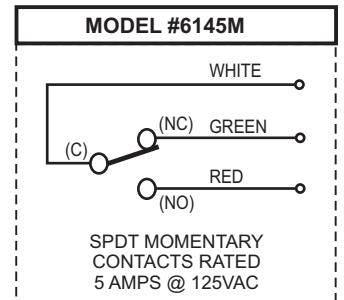

WIRING INFORMATION

*NOTE: ILM OPTION VOLTAGE 12VDC

24VDC

4-1/2"

TITLE SERIES #6145 QUAD PUSH BUTTON STATION

DRN. BY JAS DATE 01/09/04 SCALE

DWG. NO. 600248
