SPECIFICATIONS

3/8" -2-3/4" -11/32" 4-1/2" DIA. TYP. DynaLock

DYNALOCK #6135 PUSH BUTTON FEATURES:

THREE 5/8" DIA. GREEN PLASTIC BUTTONS ON SINGLE-GANG BRUSHED STAINLESS STEEL FACEPLATE.

7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

MOMENTARY (#6135M) OR ALTERNATE -ACTION (#6135A) CONTACTS, RATED 5 AMPS @ 125VAC.

OPTIONAL ILLUMINATED BUTTON ('ILM' OPTION, AS ORDERED ). SEE WIRING INFORMATION FOR DETAILS.

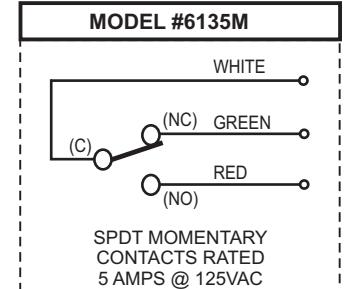

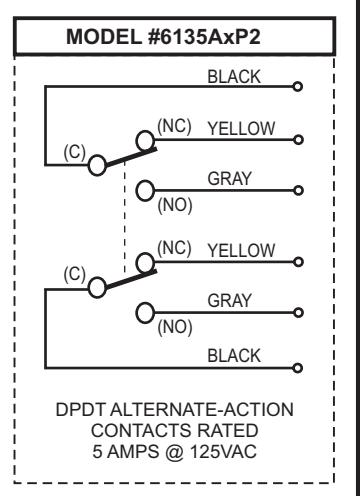

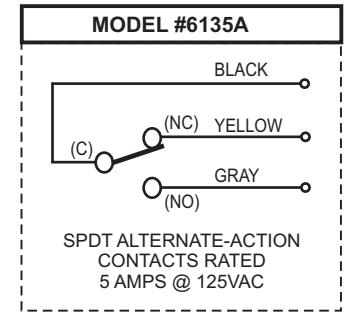

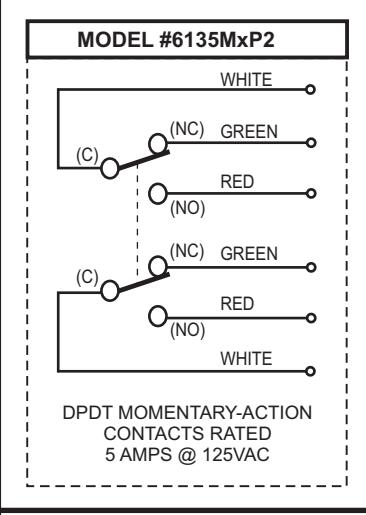

WIRING INFORMATION

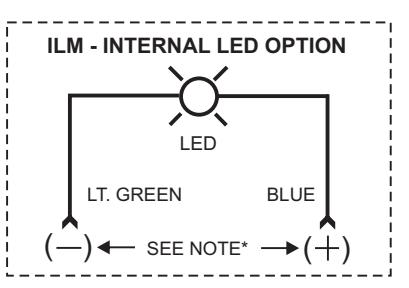

*NOTE: ILM OPTION VOLTAGE 12VDC

24VDC

TITLE

SERIES #6135 THREE PUSH BUTTON STATION

DRN. BY JAS DATE 01/09/04 SCALE

DWG. NO.
