DynaLock 6125 Series Installation Instructions

Open the original PDF document

View PDF

SPECIFICATIONS

3/8" 2-3/4" 11/32" DJynaLock 3/8" 17/9

DYNALOCK #6125 PUSH BUTTON FEATURES:

TWO 5/8" DIA. GREEN PLASTIC BUTTONS ON SINGLE-GANG BRUSHED STAINLESS STEEL FACEPLATE.

7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

MOMENTARY (#6125M) OR ALTERNATE -ACTION (#6125A) CONTACTS, RATED 5 AMPS @ 125VAC.

OPTIONAL ILLUMINATED BUTTON ( 'ILM' OPTION, AS ORDERED ). SEE WIRING INFORMATION FOR DETAILS.

TITLE

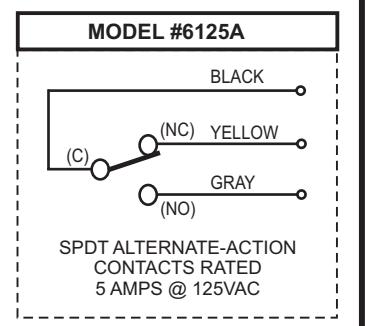

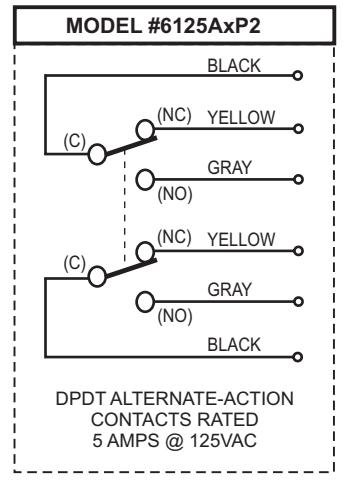

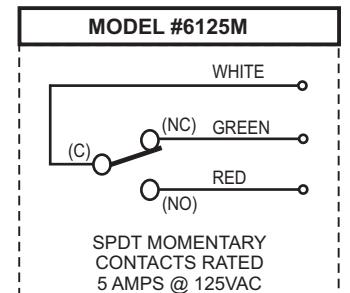

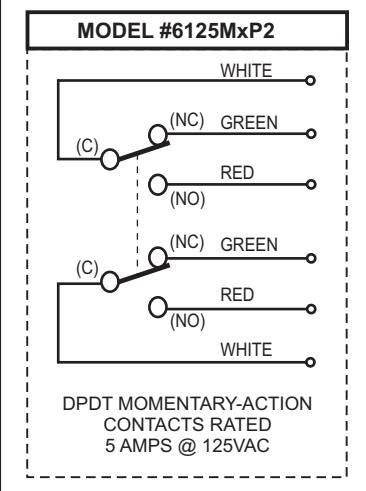

WIRING INFORMATION

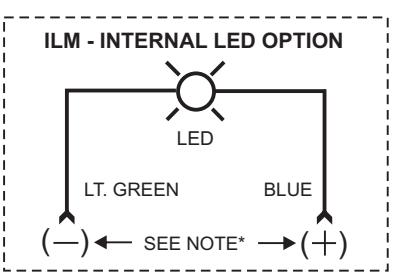

*NOTE: ILM OPTION VOLTAGE _____ 12VDC _____ 24VDC

SERIES #6125 DUAL PUSH BUTTON STATION

DRN. BY JAS DATE 01/09/04 SCALE ——

DWG. NO. 600246
