SPECIFICATIONS

2-3/4" -

EXIT

DynaLock

4-1/2"

3/8" ————————————————————————————————————

DYNALOCK #6115 PUSH BUTTON FEATURES:

5/8" DIA. GREEN PLASTIC BUTTON ON SINGLE-GANG BRUSHED STAINLESS STEEL FACEPLATE, SILKSCREENED "EXIT".

7" COLOR-CODED #18AWG WIRE LEAD TERMINATIONS.

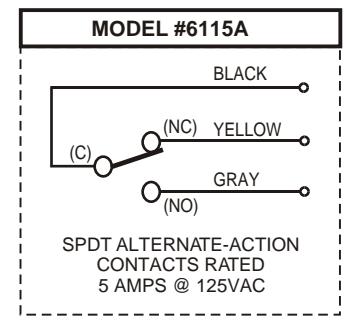

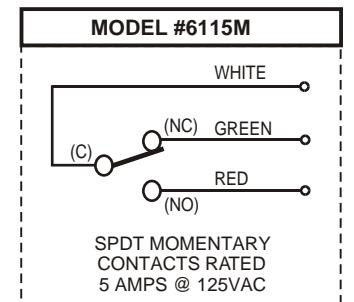

MOMENTARY (#6115M) OR ALTERNATE -ACTION (#6115A) CONTACTS. RATED 5 AMPS @ 125VAC.

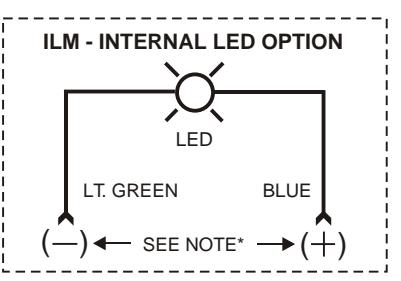

OPTIONAL ILLUMINATED BUTTON ('ILM' OPTION, AS ORDERED ). SEE WIRING INFORMATION FOR DETAILS.

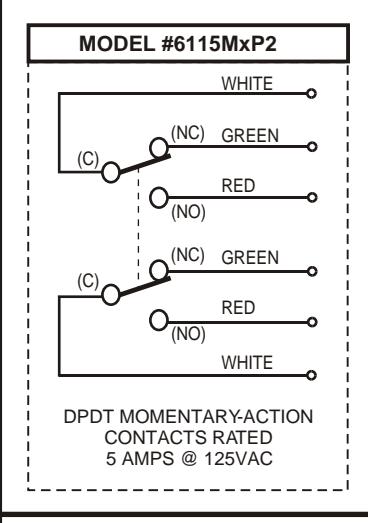

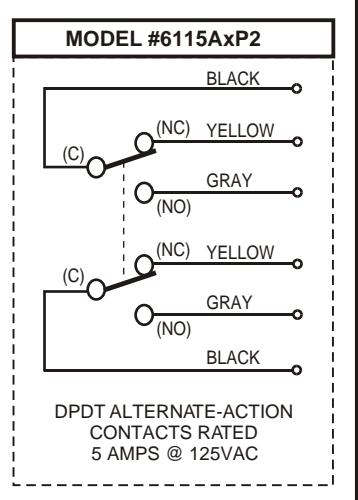

WIRING INFORMATION

*NOTE: ILM OPTION VOLTAGE ____ 12VDC ____ 24VDC

TITLE

SERIES #6115 PUSH BUTTON STATION

DRN. BY JAS DATE 01/09/04 SCALE ——

DWG. NO. 600245
