DynaLock 5400 Series BBU Power Supply Installation Instructions

Open the original PDF document

View PDF

SPECIFICATIONS

WIRING INFORMATION

THE DYNALOCK MODEL #5400 POWERSUPPLY FEATURES:

  • 1 AMP CONTINUOUS OUTPUT @ 12VDC
  • BUILT-IN BATTERY CHARGING CIRCUIT
  • 4 AMP/HOUR RECHARGEABLE BATTERY
  • 16 VAC PLUG-IN TRANSFORMER
  • FUSED BATTERY CHARGING CIRCUIT
  • AUTO-SWITCHOVER TO BATTERY UPONFAILURE OF THE AC INPUT

CHARGER MODULE SPECIFICATIONS:

3.6"L X 2.1"W X 1.5"H DIMENSIONS -

12VDC @ 1AMP OUTPUT CAPACITY -

5AMP / 250VAC BATTERY FUSE -

TRANSFORMER SPECIFICATIONS:

3.5"H X 2.2"W X 2"D DIMENSIONS -

120VAC / 60HZ @ 0.23 AMPS INPUT -

16VAC / 20VA CLASS 2 OUTPUT -

PLUGS INTO STANDARD DUPLEXOUTLET. FOR INDOOR USE ONLY.

BATTERY SPECIFICATIONS:

4"H X 3.5"W X 3"D DIMENSIONS -

12VDC / 4AH SIZE RATING -

SEALED LEAD-ACID TYPE -

INSTALLATION PROCEDURE:

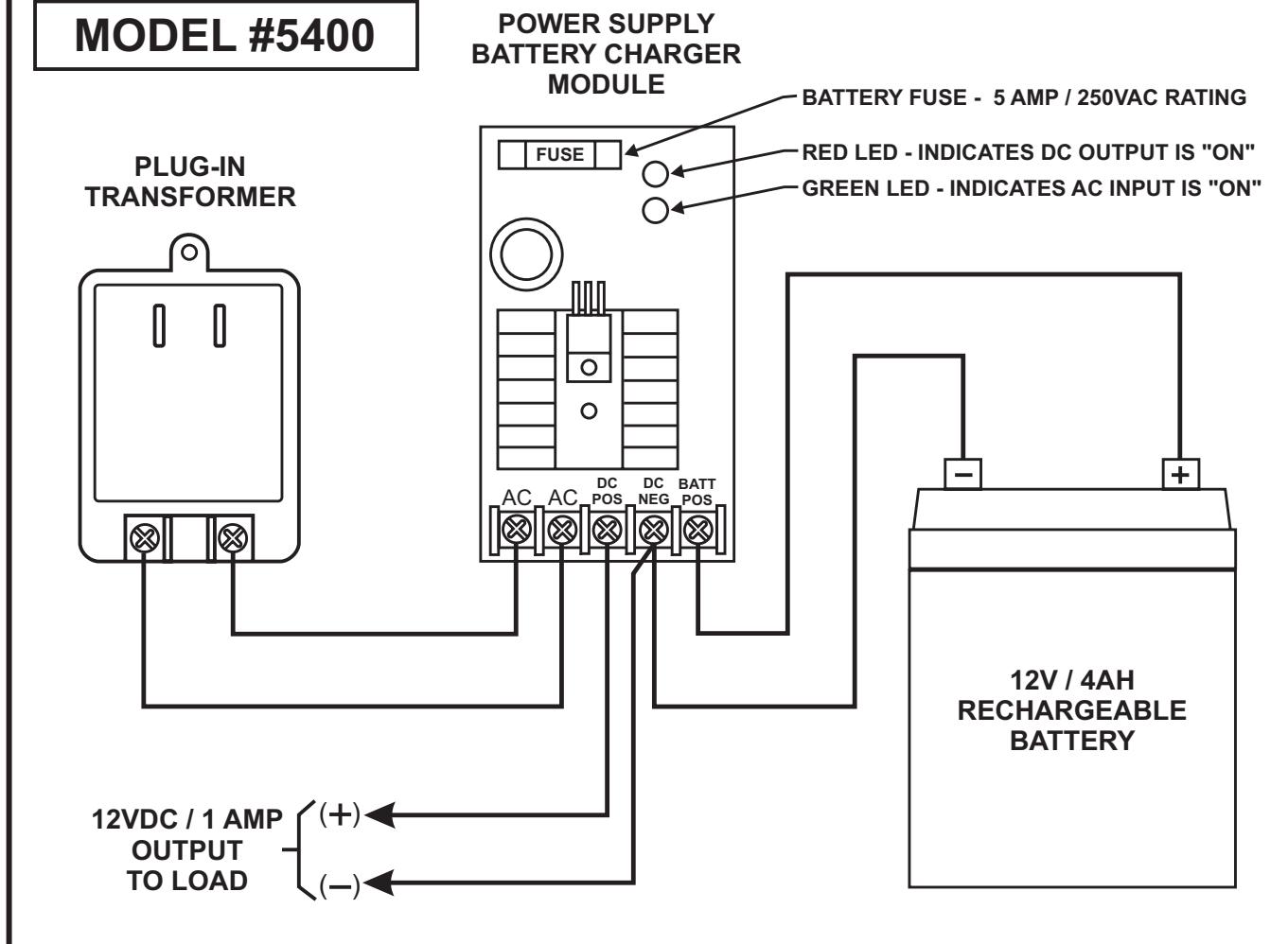

  • 1.) CONNECT THE 5400 POWER SUPPLY COMPONENTS AS SHOWN ABOVE.
  • 2.) CONNECT THE DC OUTPUT TO DYNALOCK LOCKING DEVICE(S) OR OTHER COMPATIBLE SYSTEM LOAD NOT EXCEEDING 1 AMP @ 12VDC.
  • 3.) FOR CONVENIENCE, THE CHARGER MODULE CIRCUIT BOARD MAY BE MOUNTED TO THE TOP OF THE BATTERY USING THE DOUBLE-STICK TAPE PROVIDED.

DynaLock Corp.

705 Emmett StreetForestville, CT 06010

TITLE

MODEL #5400 BATTERY BACK-UP POWER SUPPLYSPECIFICATIONS & WIRING INFORMATION
