SERIES 5200 OPEN TRANSFORMERS WIRING INSTRUCTIONS

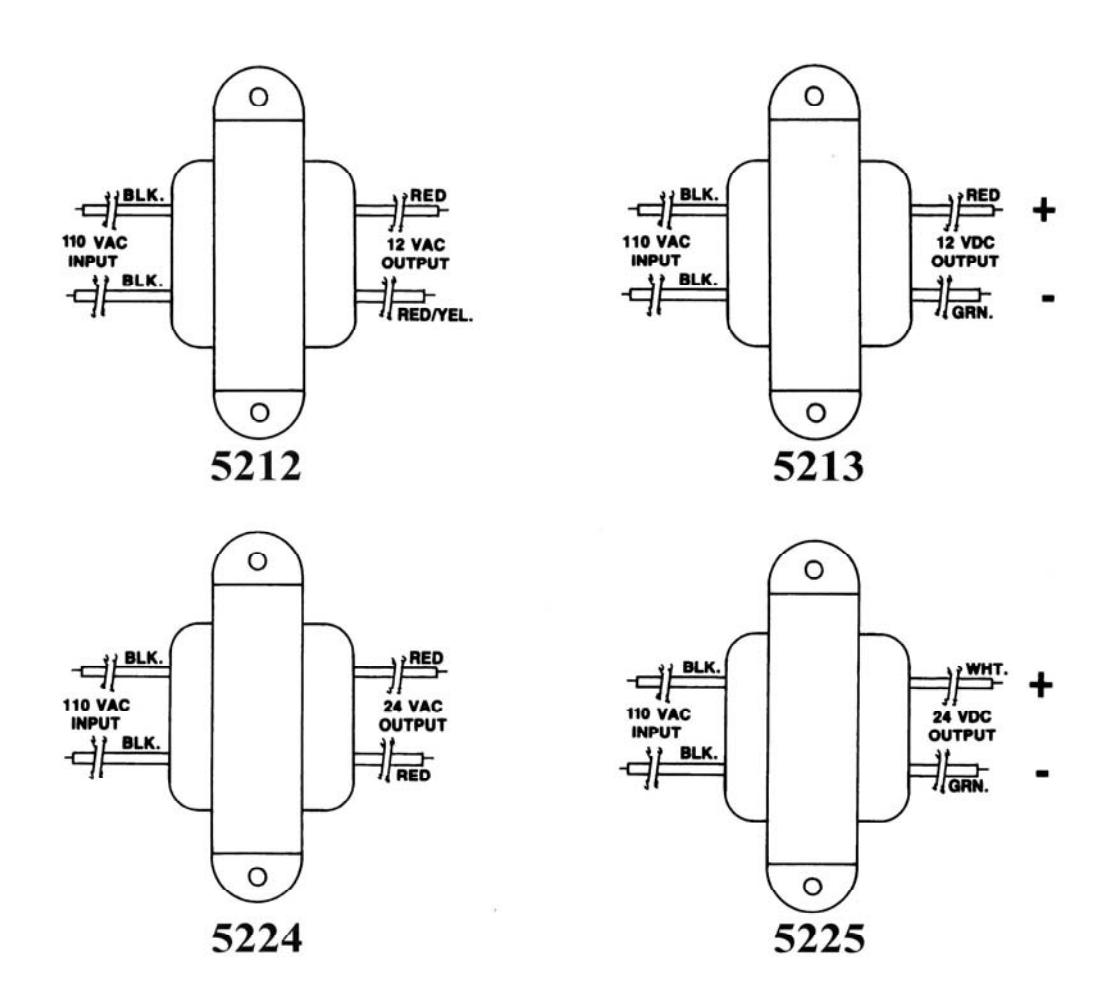

Wiring
Specifications
| MODEL |
OUTPUT
VOLTAGE |
MAX
LOAD |
SINGLE DOOR LOCKING DEVICE POWER CAPACITY | ||||
|---|---|---|---|---|---|---|---|
| 1300 | 2511 | 2011/3000 | 2268-10 | 3101/3101B | |||
| 5212 | 12 VAC | 2 Amps | 2 | 3 | 4 | 2 | 2 |
| 5213 | 12 VDC | 2 Amps | 2 | 3 | 4 | 2 | 2 |
| 5224 | 24 VAC | 2 Amps | 4 | 7 | 7 | 5 | 3 |
| 5225 | 24 VDC | 2 Amps | 4 | 7 | 7 | 5 | 3 |
5200 MANUAL - FORM 5200-001 06/04
