View PDFSUPPLEMENTAL INSTRUCTIONS

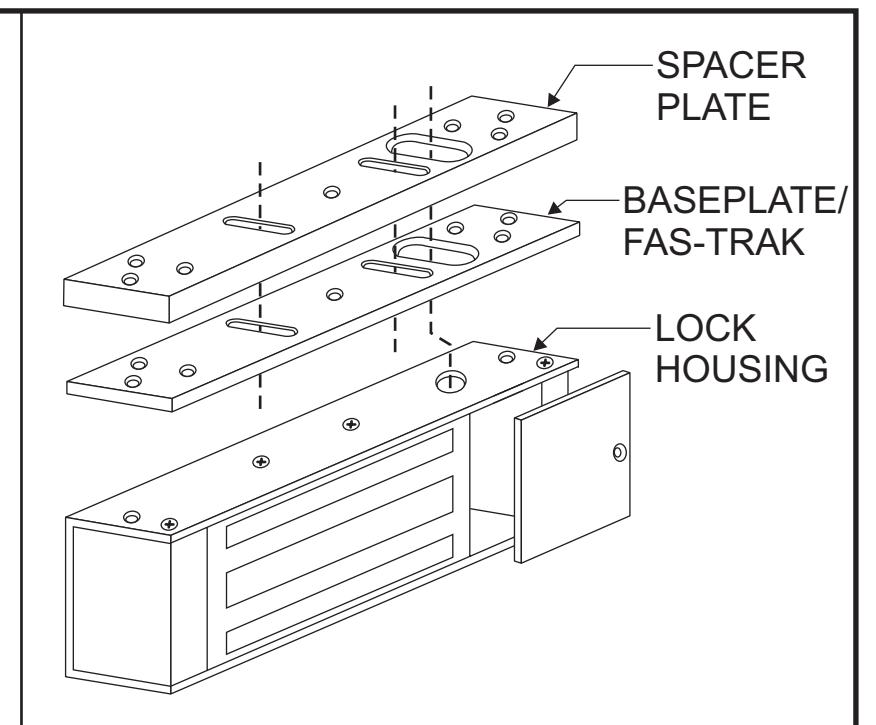

NOTE: SPACER PLATE IS REVERSIBLE TO ACCOMMODATE WIRING HOLE POSITION.
*NOTE: SEE 3101B TEMPLATE FOR ADDITIONAL MOUNTING HOLE LOCATIONS.
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Template Drawing
| DRWN: | Date: | ī | |
|---|---|---|---|
| MJL | 11/16/05 | ı | |
| CHK'D: | JAS |
Date:
12/01/05 |
ı |
| CHK'D: | Date: | L | |
| F | |||
Date:
APPV'D:

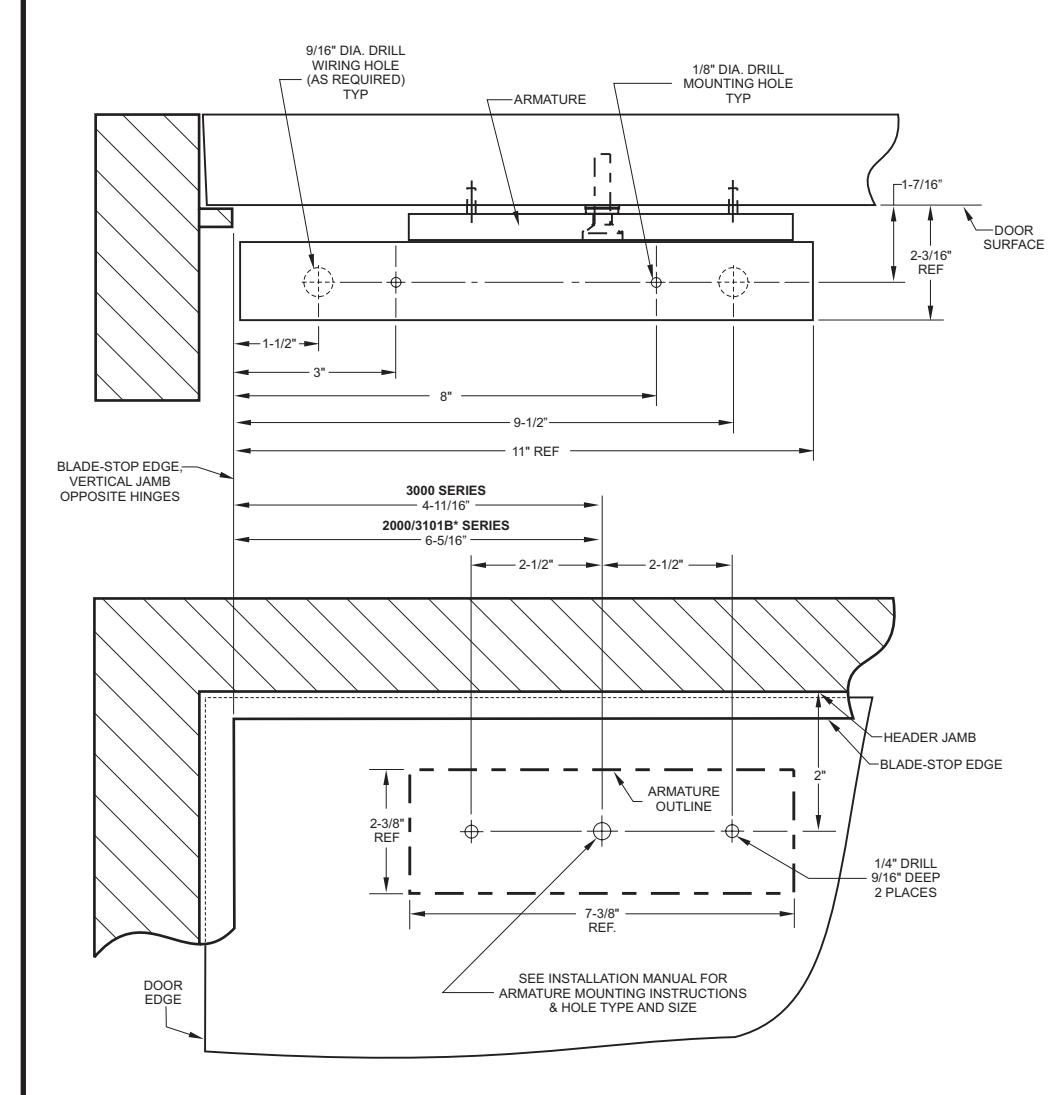

TEMPLATE DRAWING FOR 2000/3000/3101B SERIES USING MODEL #4301 SPACER PLATE
Page 1 Of 1
Scale: Size: Drawing #:
301225
REV:
