DynaLock 3002xTJ32 Series – Templates
Open the original PDF document
View PDFREVISED TEMPLA T E FOR USE WITH NEW PLASTIC ARMATURE HOUSINGS ONLY
NOTE:

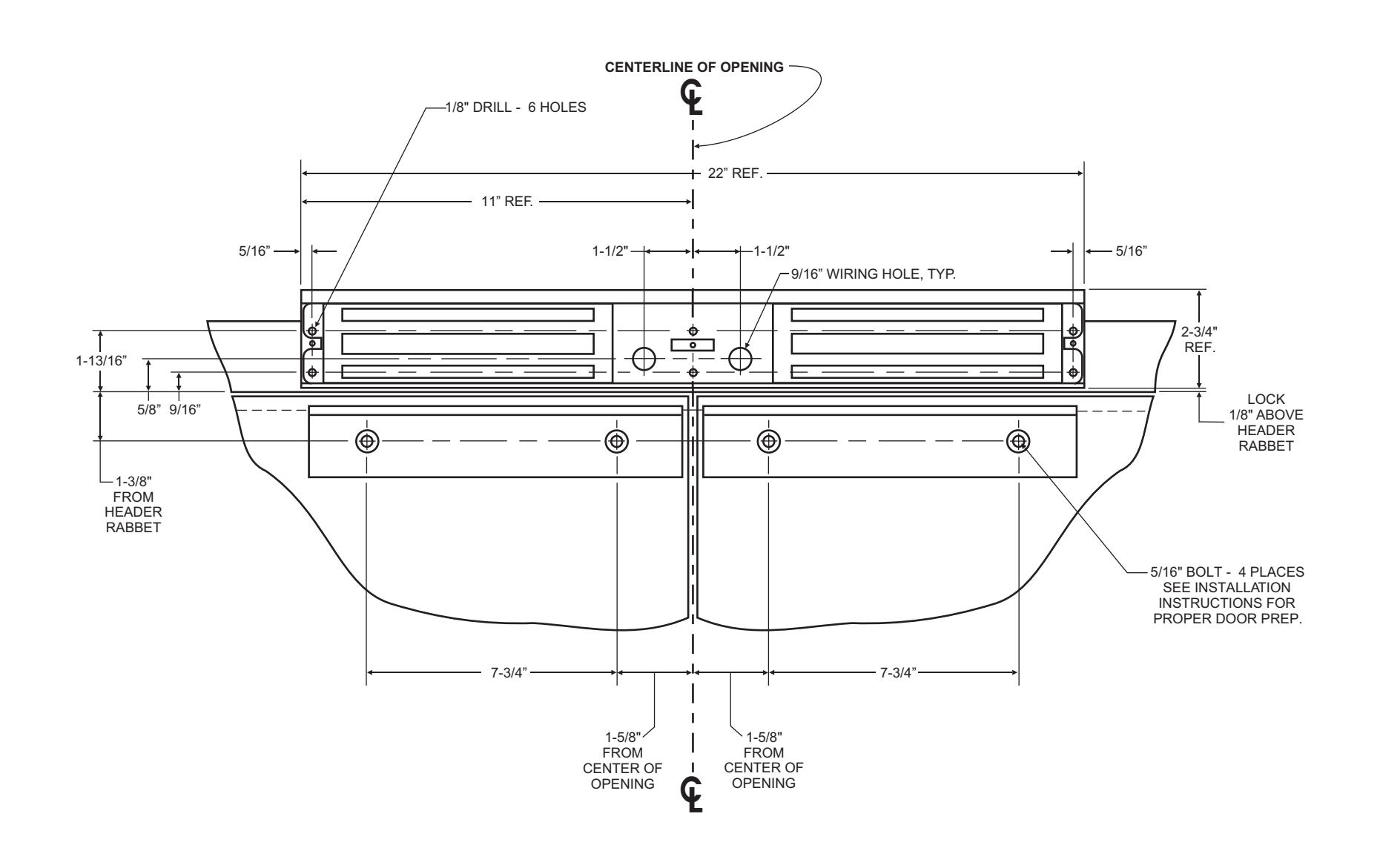

ABOVE INFORMATION IS FURNISHED TO IDENTIFY HOLE LOCATIONS. SEE INSTALLATION INSTRUCTIONS FOR DOOR AND FRAME PREPARATION.
DynaLock Corporation 705 Emmett Street Bristol, CT 06010 Tel: (860) 582-4761 Fax: (860) 585-0338
Template Drawing
| DRWN: | Date: | Title: |
|---|---|---|
| MJL 02/13/07 | ||
| CHK'D: | Date: | |
| JAS 02/27/07 | ||
| CHK'D: | Date: | |
| Page |
Date:
APPV'D:

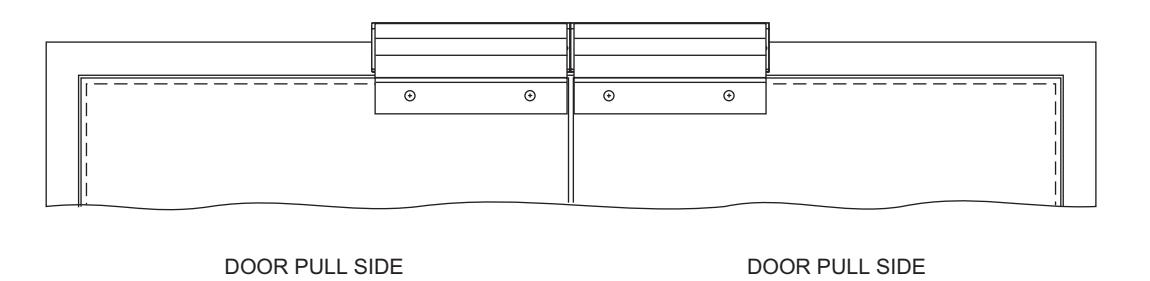

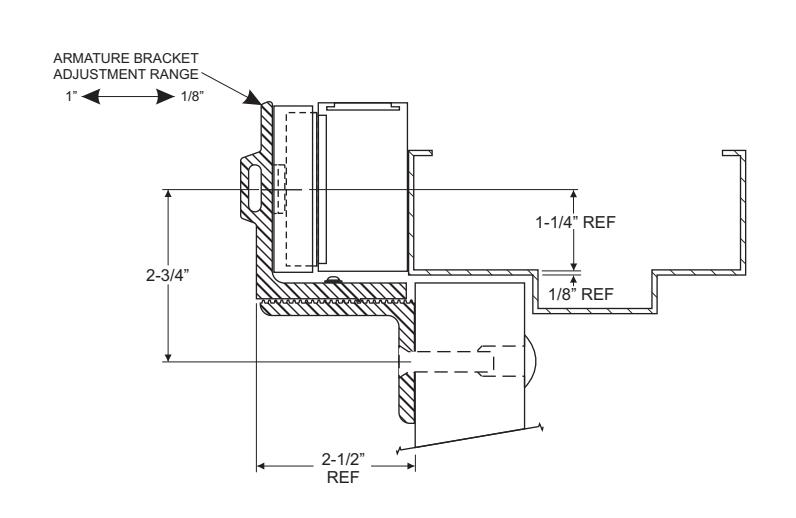

3002xTJ32 DOUBLE INSWING ELECTROMAGNETIC LOCK TEMPLATE DRAWING
Page Of 1 1 B
Scale: Size:
Drawing #: 301097
REV: D
