DynaLock 2522xTJ Series – Templates
Open the original PDF document

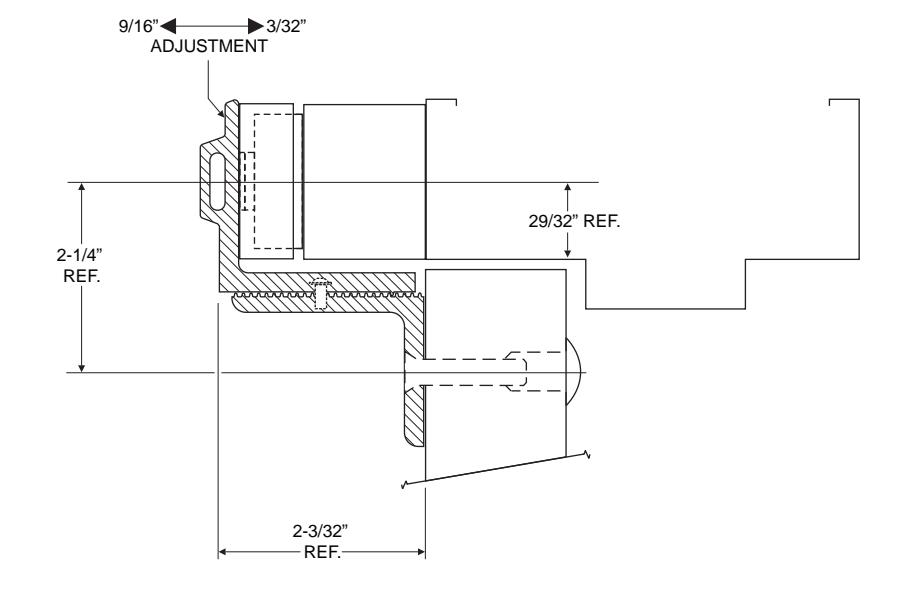

View PDFFOR USE WITH NEW PLASTIC ARMATURE HOUSINGS ONLY
NOTE:
ABOVE INFORMATION IS FURNISHED TO IDENTIFY HOLE LOCATIONS. SEE INSTALLATION INSTRUCTIONS FOR DOOR AND FRAME PREPARATION.
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Template Drawing
| ٦ | DRWN: | Date: | Title | |
|---|---|---|---|---|
| ١ | MJL | 02/06/07 | ||
| ١ | CHK'D: | Date: | ||
| ١ | MJL | 02/15/07 | ||
| - | CHK'D: | Date: | ||
| 1 | OI II CD. | Page |
APPV'D:

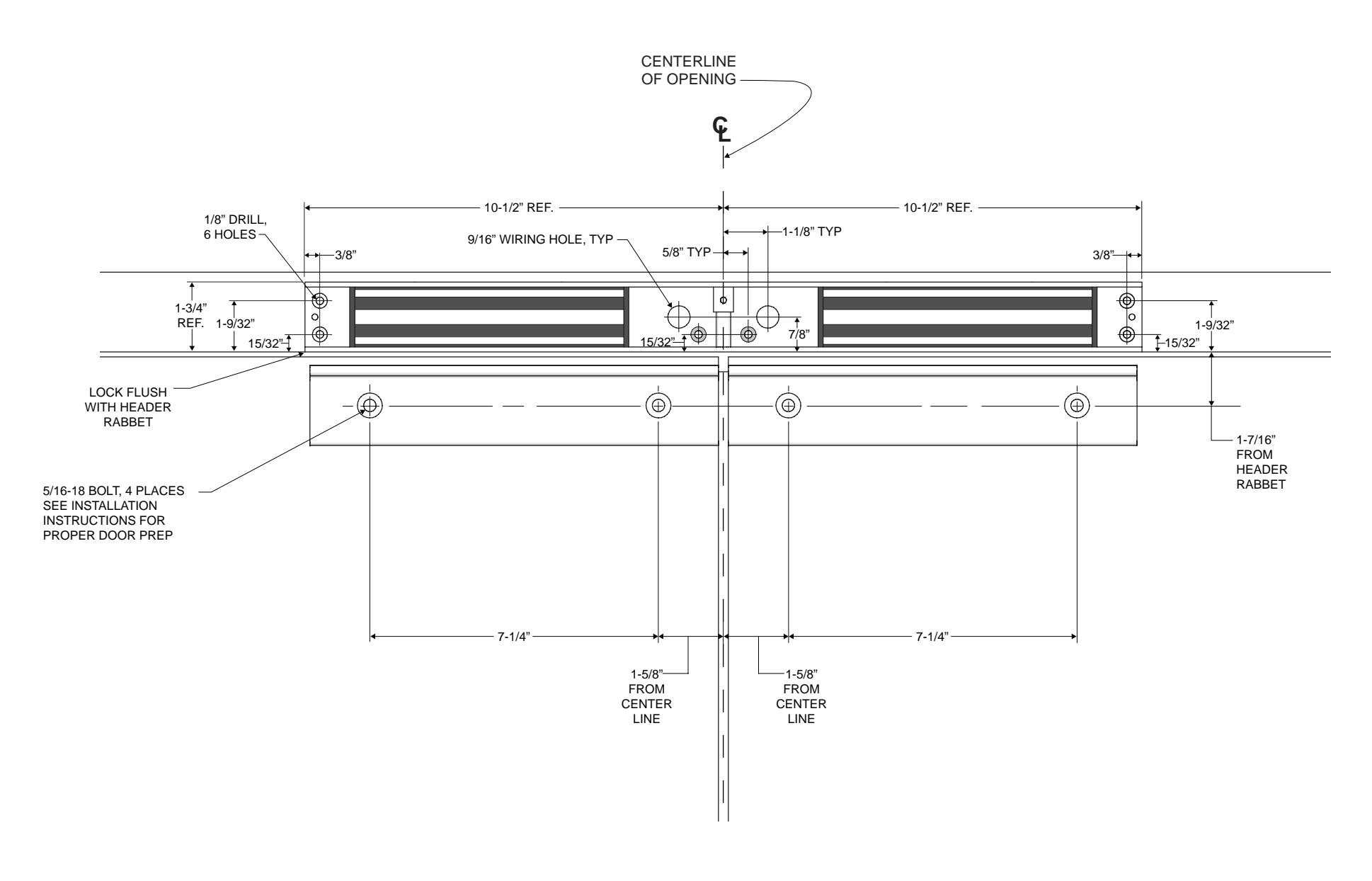

2522xTJ DOUBLE INSWING MAGLOCK TEMPLATE DRAWING
Page 1 Of 1
Size: Drawing #:
301312
REV:
