SERIES 2500 & 2280 ELECTROMAGNETIC LOCK WIRING INSTRUCTIONS

OVERVIEW

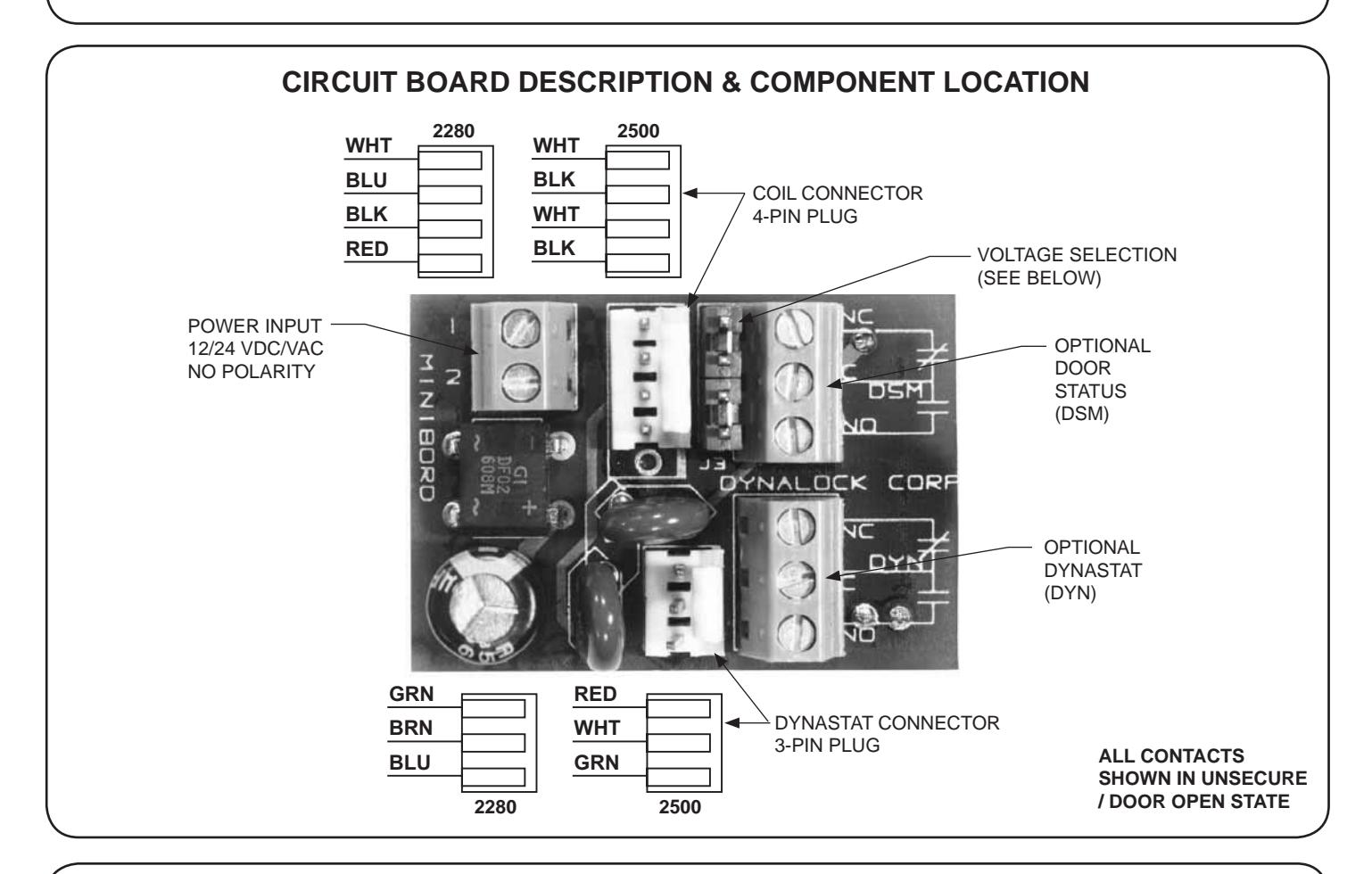

Familiarize yourself with the illustrations and instructions on this data sheet before attempting to wire this unit. The circuit board illustrations show a lock with every possible option - your lock may not have certain options.

COIL CONNECTION AND VOLTAGE SELECTION

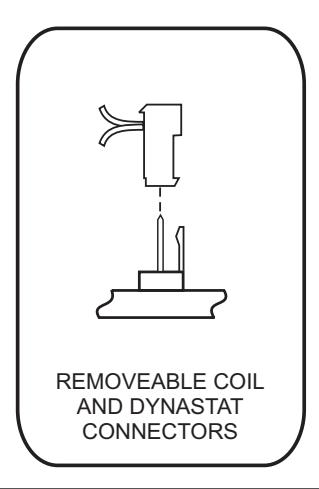

  • THE COIL AND DYNASTAT CONNECTORS ARE POLARIZED. MAKE SURE ALL PINS ARE CONNECTED.

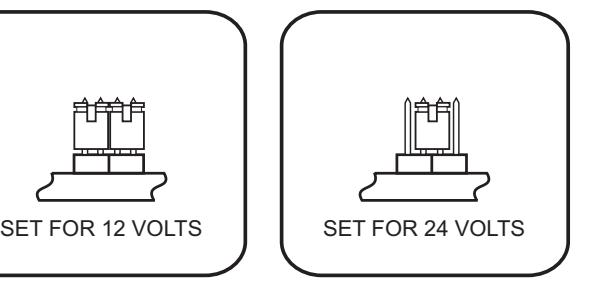

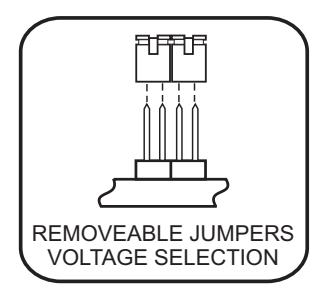

  • ADJUST THE JUMPERS AS SHOWN BELOW TO MATCH THE INPUT VOLTAGE TO THE LOCK.

SERIES 2500 & 2280 ELECTROMAGNETIC LOCK WIRING INSTRUCTIONS

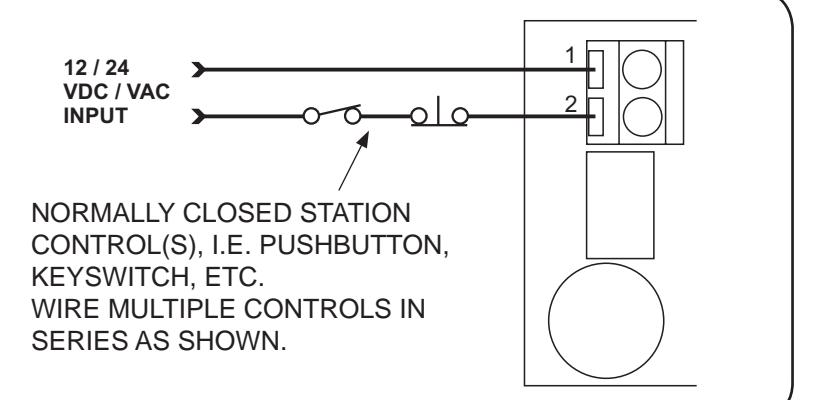

POWER INPUT

12/24 VDC/VAC

CURRENT DRAW:

2280 0.68A @ 12VDC / 0.35A @ 24VDC 2500 0.50A @ 12VDC / 0.25A @ 24VDC

(SHOWN PER COIL)

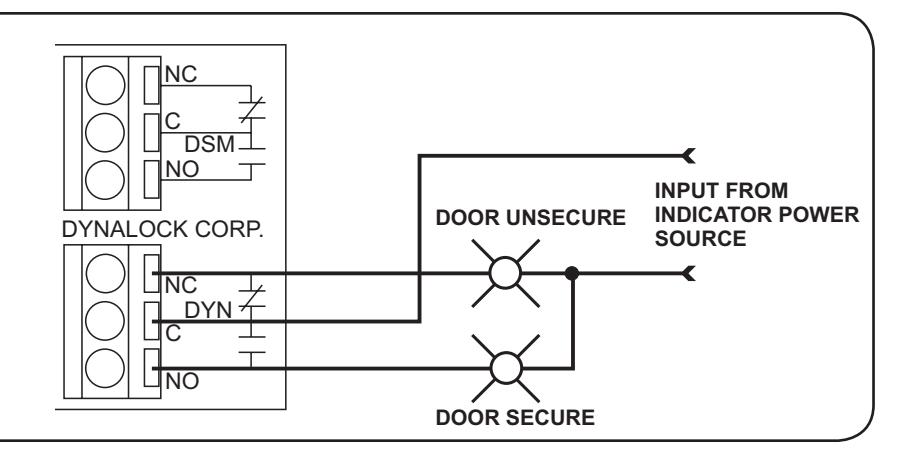

DYNASTAT (DYN) OPTION

LOCK STATUS/BOND SENSOR

DRY CONTACT RATING: 0.25A @ 24VDC

NOTE:

INDICATORS NOT INCLUDED

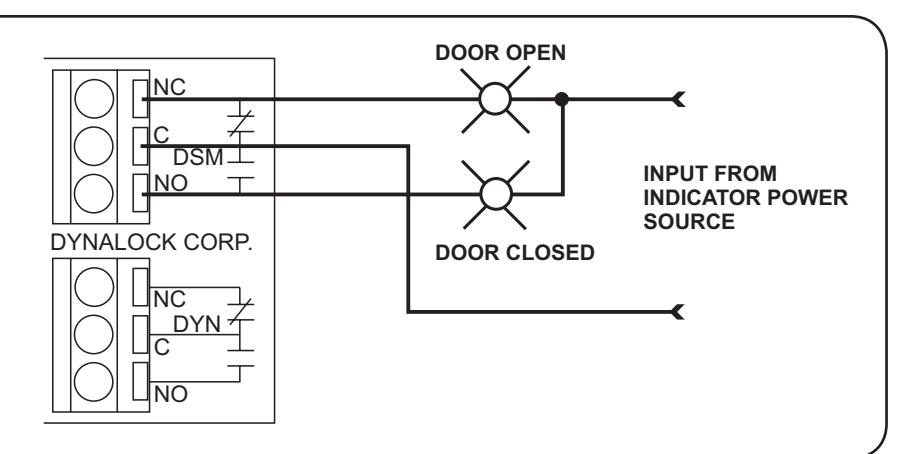

DOOR STATUS (DSM) OPTION

DOOR POSITION SWITCH

DRY CONTACT RATING: 0.25A @ 24VDC

NOTE:

INDICATORS NOT INCLUDED

ANTI-TAMPER (ATS) OPTION - 2500 ONLY

ANTI-TAMPER OPTION INDICATES REMOVAL OF ACCESS COVER. THIS OPTIONAL SWITCH WOULD BE LOCATED INSIDE THE LOCK HOUSING. SHOWN WITH COVER ON.

WHITE = COMMON RED = NORMALLY OPEN GREEN = NORMALLY CLOSED

DRY CONTACT RATING: 0.25A @ 24VDC

SERIES 2500 & 2280 ELECTROMAGNETIC LOCK

WIRING INSTRUCTIONS

LED OPTION

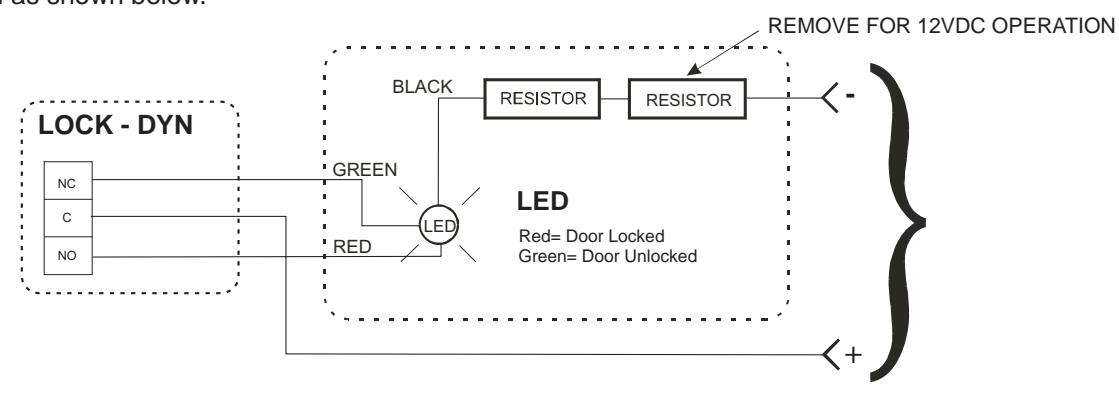

The Bi-Color LED is used in conjunction with the Dynastat (DYN) option to display lock status in two colors - red or green and is pre-configured to operate on 24VDC. For 12VDC operation remove the outer resistor from the black wire. Connect the LED to the DYN as shown below.

TIME DELAY (TD) MODULE WIRING

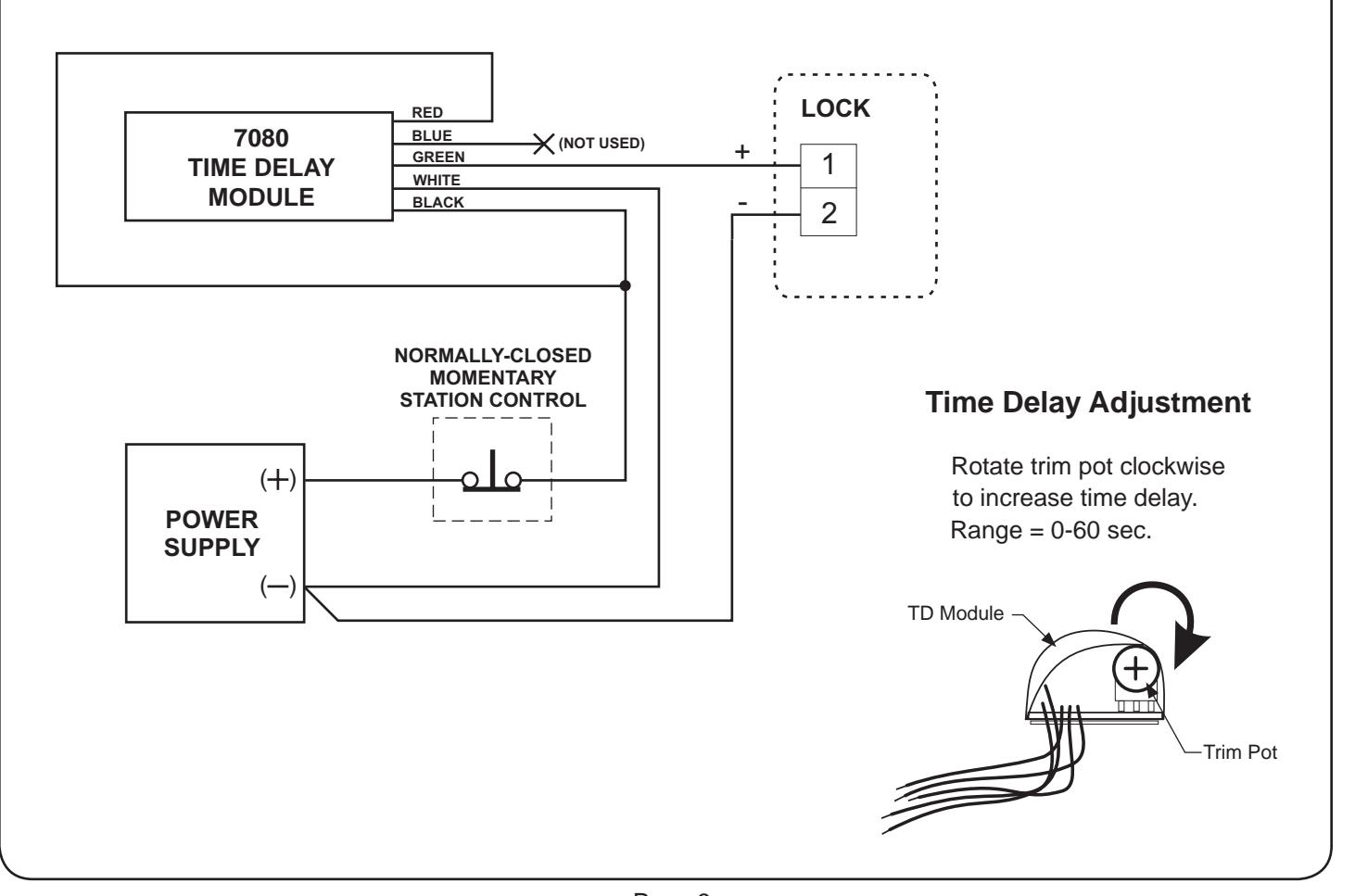

Optional Model 7080 inline time delay module provides adjustable time delayed relocking. This is a field installed device and wired per the following wiring diagram.

SERIES 2500 & 2280 ELECTROMAGNETIC LOCK WIRING INSTRUCTIONS

GENERAL SPECIFICATIONS

OPERATING VOLTAGES: 12 or 24 VDC/VAC Field Selectable

CURRENT DRAW: 2280 0.68A @ 12VDC / 0.35A @ 24VDC

2500 0.50A @ 12VDC / 0.25A @ 24VDC

(SHOWN PER COIL)

SURGE SUPPRESSION: Built-in

COIL RESISTANCE: 2280 34.1 Ohms (+-10%) Black-White / Red-Blue

2500 53.8 Ohms (+-10%) Black-Black / White-White

PLEASE DELIVER THIS MANUAL TO THE END-USER UPON COMPLETION OF THE INSTALLATION

FOR PRODUCT SUPPORT AND PARTS ORDERING INFORMATION CONTACT:

DynaLock Corp. 705 Emmett Street Bristol, CT 06010
