DynaLock 2268-TJ10 Series – Templates
Open the original PDF document

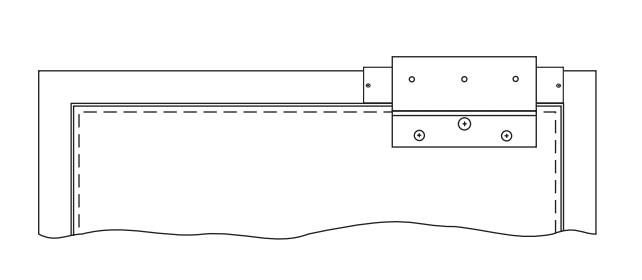

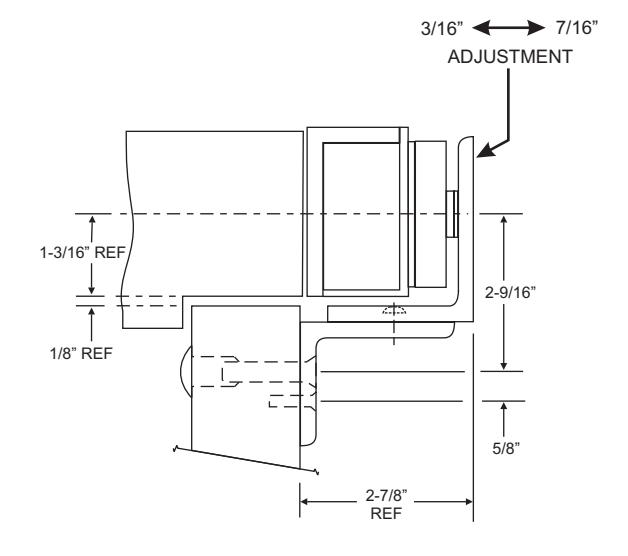

View PDFDOOR PULL SIDE 7/16" 3/16" ADJUSTMENT 1/3/16" REF

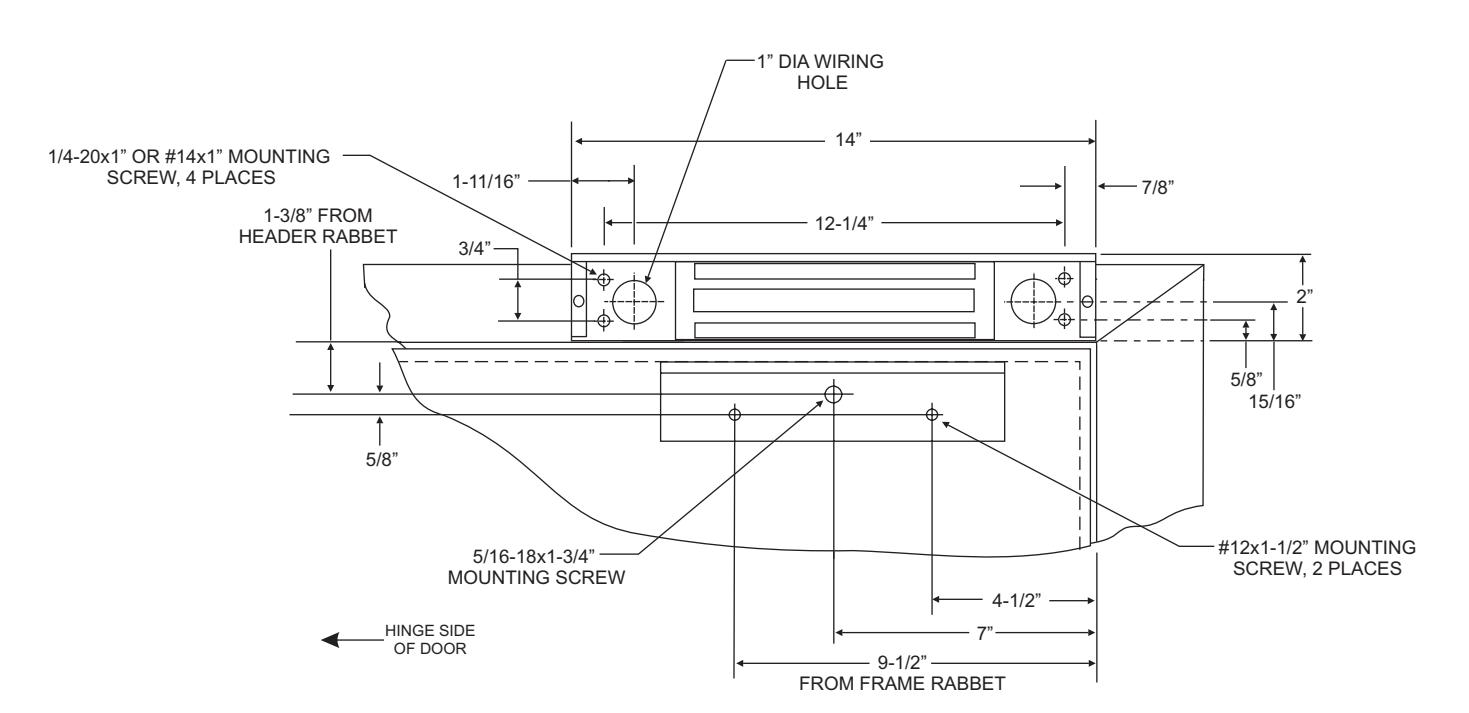

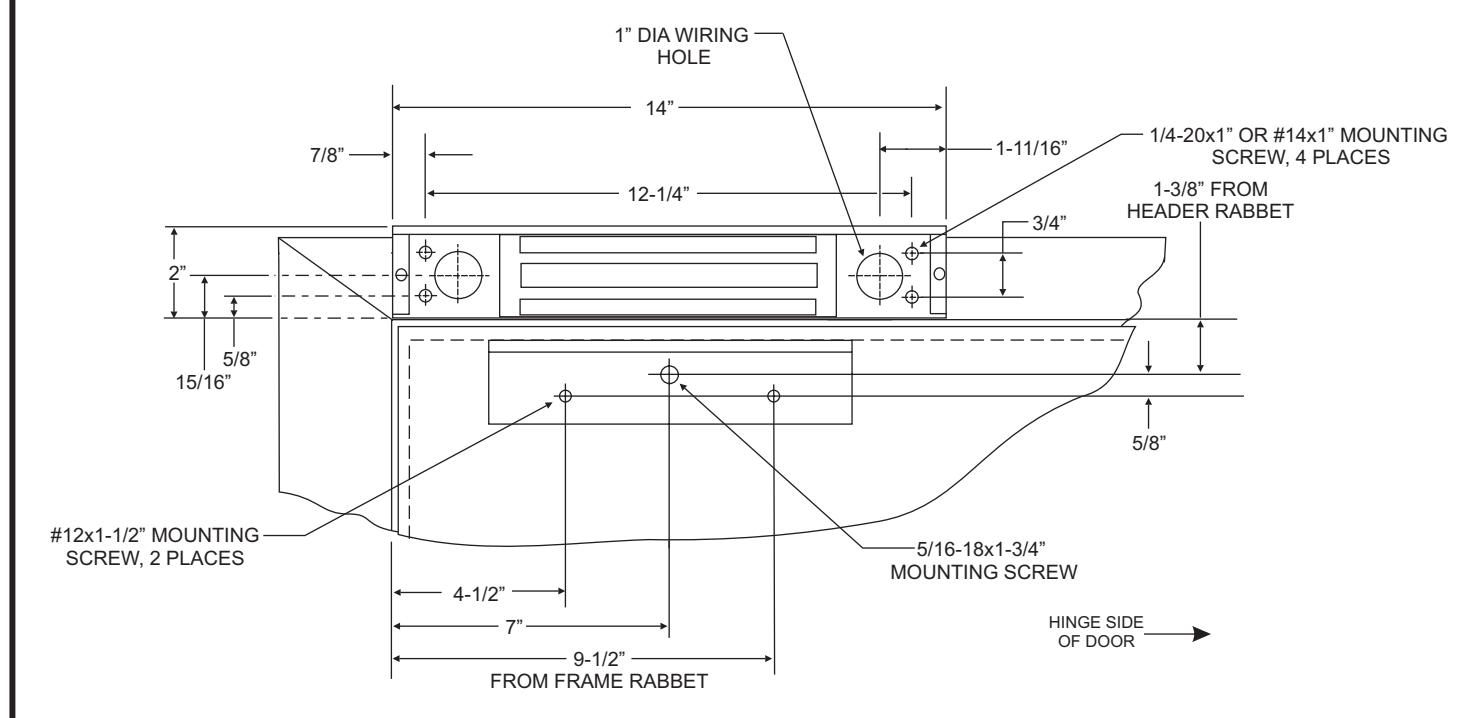

RIGHT HAND DOOR PREP
DOOR PULL SIDE
NOTES:
#1- LOCK HOUSING MOUNTS FLUSH WITH HEADER AND FRAME RABBETS.
#2- ABOVE INFORMATION IS FURNISHED TO IDENTIFY LOCATIONS FOR REINFORCEMENT, IF REQUIRED.
SEE INSTALLATION INSTRUCTIONS FOR DOOR AND FRAME PREPARATION.
DynaLock Corporation 705 Emmett Street • Bristol, CT 06010 Tel: (860) 582-4761 • Fax: (860) 585-0338
Template Drawing
| DRWN: | Date: | Title: | |
|---|---|---|---|
| MJL | 5/13/05 | 2 | |
| CHK'D: | Date: | | | |
| CHK'D: | Date: | Page | |
| ı, aga |
2268-TJ10 SINGLE INSWING ELECTROMAGNETIC LOCK DOOR AND FRAME PREPARATION
APPV'D: Date: 1 Of 1
Size: Drawing #: 30
