DynaLock 1030RXB System Kit Wiring Diagram
Open the original PDF document
View PDF

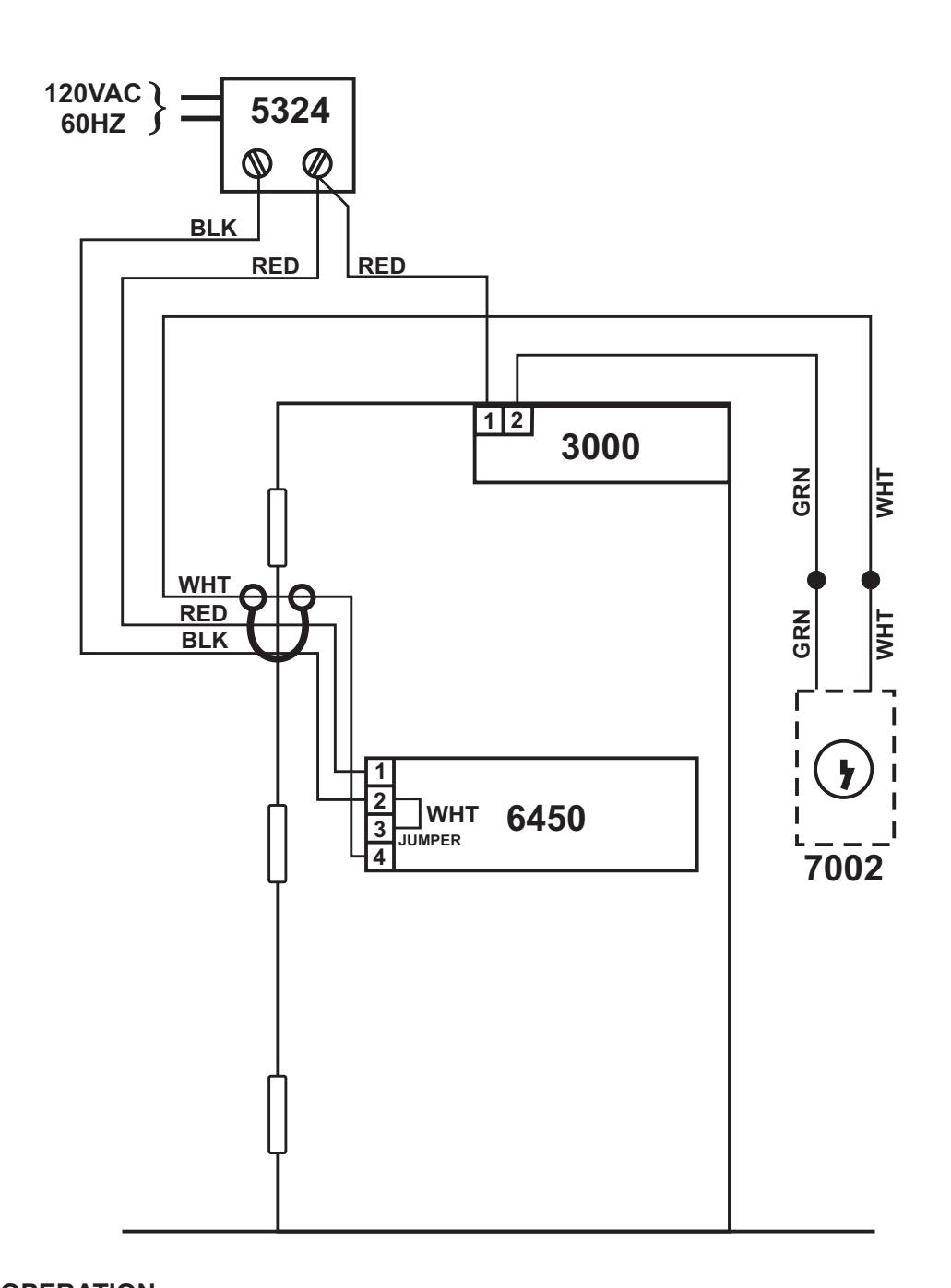

1030-RXB SYSTEM KIT WIRING DIAGRAM
OPERATION:
DOOR IS NORMALLY CLOSED AND LOCKED BY THE 3000 MAGNETIC LOCK. PUSHING THE 6450 EXIT SENSOR BAR IMMEDIATELY RELEASES THE MAGNETIC LOCK. OPERATING THE 7002 KEYSWITCH RELEASES THE MAGNETIC LOCK FOR ACCESS. RETURNING THE KEY TO CENTER RELOCKS THE DOOR.
